Thông tin chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: YUSHUNLI
Chứng nhận: CE ISO
Số mô hình: YSVC-650
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD1000~30000
chi tiết đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 80 bộ / tháng
Tên: |
Máy cắt PCB tự động SMT, Máy bóc tách PCB |
Điều kiện: |
Mới mẻ |
Tốc độ động cơ trục chính: |
60000 vòng / phút / phút |
Cách định vị pcb: |
điều chỉnh tầm nhìn, định vị cố định |
Vật liệu PCB: |
Thủy tinh Epoxy, CEM1, CEM3, FR4, v.v. |
Độ lặp lại: |
± 0,01mm |
Đường kính bit của bộ định tuyến: |
0,8 ~ 3,0mm |
Độ dày PCB: |
2mm |
Trọng lượng: |
800kg |
Sự bảo đảm: |
1 năm |
Tải / dỡ PCB: |
Tự động |
Chức năng cắt: |
Tuyến tính, Hình tròn, Đường cong chữ U, Vòng cung, Đường cong chữ L |
Tên: |
Máy cắt PCB tự động SMT, Máy bóc tách PCB |
Điều kiện: |
Mới mẻ |
Tốc độ động cơ trục chính: |
60000 vòng / phút / phút |
Cách định vị pcb: |
điều chỉnh tầm nhìn, định vị cố định |
Vật liệu PCB: |
Thủy tinh Epoxy, CEM1, CEM3, FR4, v.v. |
Độ lặp lại: |
± 0,01mm |
Đường kính bit của bộ định tuyến: |
0,8 ~ 3,0mm |
Độ dày PCB: |
2mm |
Trọng lượng: |
800kg |
Sự bảo đảm: |
1 năm |
Tải / dỡ PCB: |
Tự động |
Chức năng cắt: |
Tuyến tính, Hình tròn, Đường cong chữ U, Vòng cung, Đường cong chữ L |

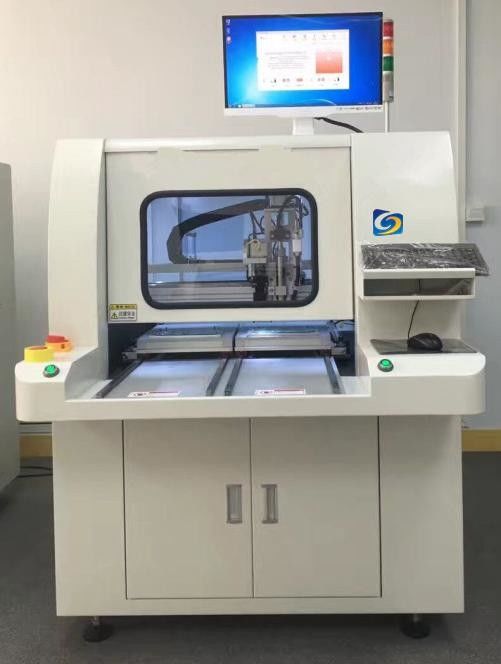

300 x 350 mM 60.000 Rpm Off- Line Máy tách bộ định tuyến PCB nền tảng kép
YSVC-650 A / YSVC-650B Series là bộ định tuyến PCB độc lập nhanh chóng và chính xác với camera CCD và phần mềm xử lý hình ảnh tinh vi.
A: Giải pháp cho quá trình khử stress ở mức độ thấp
Bộ định tuyến tốc độ cao bit cắt chính xác các PCB đông dân cư mà không gây căng thẳng cho các bo mạch.Các đường cắt có thể được đặt gần 0,5mm đối với một thành phần.
B:Phần mềm xử lý hình ảnh nâng cao cung cấp thao tác trỏ và nhấp để lập trình đường dẫn bộ định tuyến.
CCD Camera ghi lại hình ảnh của PCB và dễ dàng lập trình các đường cắt nhờ thao tác Point-and -Click đơn giản dựa trên Windows trên màn hình máy tính.Thời gian được giảm thiểu và lập trình được đơn giản hóa bởi phần mềm này.
C:Tự động căn chỉnh bù trừ bằng máy ảnh CCD.
CCD Camera đọc các dấu fiducial trên PCB và bù cho phương sai về vị trí tương đối của các đường cắt.
D: Tuổi thọ bit của bộ định tuyến mở rộng.
Điều chỉnh độ sâu 5 giai đoạn tự động kéo dài tuổi thọ của bit và giảm thời gian cũng như chi phí thay thế.
E:Robot XY tốc độ cao và động cơ Servo trục Z
Giảm thời gian xử lý và cải thiện năng suất.
F:Dấu chân Samll
| YSVC-650 A | YSVC-650 B | YSVC-650C | |
| Thể loại | Đứng một mình | ||
| Pogram | Phần mềm xử lý hình ảnh | ||
| Khu vực định tuyến | 300 x 350 mm | 300 x 450 mm | 500 x450mm |
| Độ dày PCB tối đa (Tiêu chuẩn) | 2mm | ||
| Cài đặt lịch thi đấu | 2 nhà ga | ||
| Giao diện Người-Máy | Màn hình công nghiệp màn hình cảm ứng + Bàn phím + Chuột | ||
| Tải / dỡ PCB | Tự động | ||
| Độ dày PCB tối đa (Tùy chọn) | 6mm | ||
| Vật liệu PCB | Thủy tinh Epoxy, CEM1, CEM3, FR4, v.v. | ||
| Đường kính bit của bộ định tuyến | 0,8 ~ 3,0mm | ||
| Độ lặp lại | ± 0,01mm | ||
| Động cơ trục chính | Tối đa 60.000 vòng / phút | ||
| Cửa | Tự động | ||
| Công suất điện | 3 pha AC 380V 50hz | ||
| Khí nén | 0,5 MPa | ||
| Kích thước bộ định tuyến (mm) | 1300 * 1100 * 1500mm | 1300 * 1350 * 1500mm | 1500 * 1350 * 1500mm |
| Trọng lượng | 800kg | 850kg | 900kg |
| Mô hình máy hút bụi | VF-30N | ||
| Thể loại | Ngoại tuyến | ||
| Phiên bản phần mềm | Cơ bản / Chuyên nghiệp / Tùy chỉnh | ||
| Chức năng cắt | Tuyến tính, Hình tròn, Đường cong chữ U, Vòng cung, Đường cong chữ L | ||
| Hệ thống trực quan | Hệ thống định vị tự động trực quan | ||
| Độ chính xác cắt | ± 0,01mm | ||
| Chế độ truyền động trục X, Y, Z | Động cơ AC Servo | ||
| Tốc độ cắt trục X, Y | 0-100 mm / s | ||
| Hoạt động và dữ liệu | Hệ thống PC | ||
| Giao diện hoạt động | Windows 7 |
| Vôn | 220 V 50HZ 1ψ |
| Sức mạnh | 1500W |
| Điện áp hút bụi | 380V 50HZ 3ψ |
| Công suất hút bụi | 2200w |
| Phương pháp thu gom bụi | Bộ hút bụi phía dưới (tiêu chuẩn) hoặc bộ hút bụi UP (tùy chọn) |
Lập trình bộ định tuyến đi theo hướng công nghệ cao:
◎ A. Một phương pháp nhanh chóng và dễ sử dụng.
◎ B. Lập trình phần mềm chính xác đến micromet.
◎ C. Lý tưởng để lập trình cung tròn và đường tròn
◎ D: Lưu hàng nghìn chương trình dưới dạng tệp Windows.
◎ E.Chuyển các chương trình đến các bộ định tuyến khác bằng một ổ đĩa nhảy.
◎ F. Hiển thị thời gian thực của mẫu cắt, trình tự và tọa độ X / Y.
Đặc trưng:
YSVC-650 series là máy định tuyến PCB tự động căn chỉnh trực quan, được trang bị thiết bị hiệu chỉnh tầm nhìn CCD tốc độ cao, đặc biệt cho các hoạt động định tuyến bảng PCB chính xác và dung lượng cao, phù hợp với điện thoại di động, GPS, PDA và MODULE và các PCB nhỏ khác được chia thành các hội đồng quản trị.Sử dụng trục chính chính xác NAKANISHI Nhật Bản (Cũng có thể được lựa chọn theo yêu cầu của khách hàng Trục chính KAVO của Đức, v.v.), Không có ứng suất cắt, mép ván sau khi cắt mịn, với độ chính xác cao.
MỘT. Chọn đơn hàngphương phápđể đạt được cắt tự động
1. Quá trình cắt được kết hợp với mô hình sản xuất và số lượng, theo kế hoạch PMC để sản xuất;
2. Để tránh sự xuất hiện của sản xuất tiên tiến và năng lực sản xuất không rõ ràng;
3. Để tránh sửa đổi trong quá trình phi sản xuất;
4. Để đạt được sự tách biệt giữa con người và máy móc.
B. Mã hai chiều tự động truy xuất chương trình.
1. Thông qua quy tắc của một mã hai chiều có thể được chuyển trực tiếp vào chương trình, thuận tiện, đơn giản, không có lỗi;
2. Sản phẩm chuyển đổi thông minh.
C.Chức năng quét CCD.
1. Chức năng quét toàn bảng PCBA hàng đầu trong ngành;
2. Giảm thời gian lập trình, cắt đường dẫn hiển thị thời gian thực, dễ dàng sửa đổi đơn giản.
D. Hệ thống công nghiệp 4.0-MES
1. Dữ liệu máy chủ được lấy tự động;
2. tải lên dữ liệu máy và sản xuấtdữ liệu;
3. Thời gian thực phát hiện trạng thái thiết bị
