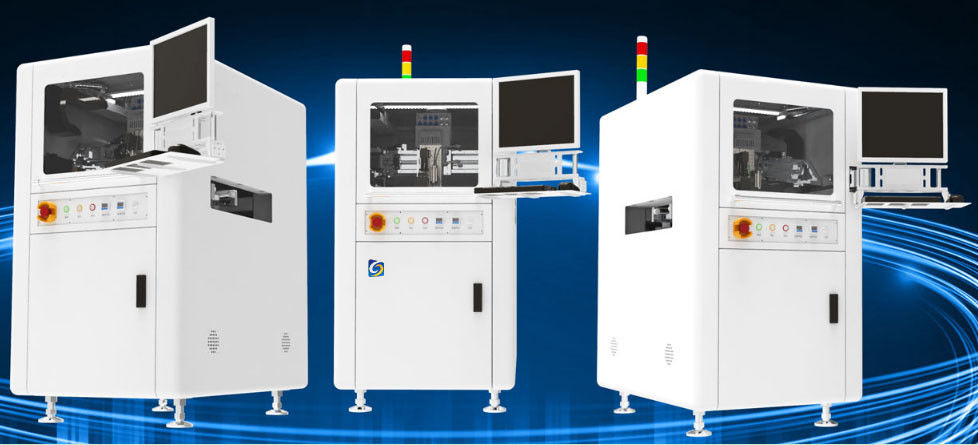

Hệ thống phân phối PCB phản lực hoàn toàn tự động cho bảng mềm SMT FPC

Hệ thống phân phối phản lực hoàn toàn tự động

Khu vực ứng dụng:

1. SMT & PCB: Bộ phân phối bảng mềm FPC / Đổ đầy / Gói thành phần…

2. Mô-đun: VCM, CCM, Động cơ rung, MEMS, BOT-RUBBER…

3. Bao bì bán dẫn: Đổ đầy đáy mức chip / Lớp phủ mái vòm / Mặt trên quả cầu…

4. Điện tử ô tô: Gia cố linh kiện RTV / Keo dẫn nhiệt ECU / Dán điểm mỡ chịu lực…

Đặc điểm và lợi thế:

1. Trục X-YZ có độ chính xác cao ；
2. hỗ trợ thuật toán tầm nhìn so khớp mặt nạ, biến đổi wavelet, nhận dạng đường viền, bắt hình dạng ；
3. hỗ trợ dấu chấm, đường thẳng, hình tròn (hình cung), hình elip, tô vít, tô hình chữ nhật ……
4. ổn định nền tảng di chuyển tốc độ cao, hoạt động phần mềm điều khiển nền tảng C ++ đơn giản, dễ dàng lập trình ；

5. Chức năng giao tiếp có thể được kết nối với hệ thống SFL của khách hàng, theo hướng dẫn hệ thống SFL của khách hàng Kết thúc pha chế có chọn lọc ；

Chức năng tùy chỉnh

Theo yêu cầu của khách hàng chức năng tùy chỉnh, phù hợp với yêu cầu sản xuất ngành công nghiệp khác nhau

1. Các tùy chọn lắp ráp: một van một rãnh, một van đường đôi, van đôi một rãnh, van đôi đường đôi, đồng bộ đường đôi, không đồng bộ đường đôi

2. Làm nóng trước bảng mạch PCB phía trước và sau, Chức năng sưởi ấm không gian làm việc, Nền tảng sưởi ấm ba giai đoạn là tùy chọn tối đa

3. Thiết bị trọng lượng tùy chọn lắp ráp, điều khiển thông minh và giám sát trọng lượng của keo

4. Thiết bị nghiêng hai chiều Thiết bị nghiêng bốn thành phần

5. Máy quét mã vạch

6. UV Precure

7. Hệ thống liên lạc SFL

Kết cấu nội thất

Cấu trúc hỗ trợ hoạt động LongMen

Hỗ trợ hoạt động của LongMen Các kết cấu được hàn bằng cách xử lý ủ nhiệt độ cao để đảm bảo hoạt động bình thường mà không bị biến dạng, Bề mặt lắp được gia công với độ chính xác cao.

Tích phân kéo dài dạng chùm

Tạo hình dầm dạng kéo căng toàn phần, Bề mặt lắp ghép được hoàn thiện bởi trung tâm gia công CNC, Bề mặt lắp ghép được gia công với độ chính xác cao. Đảm bảo độ cứng cao, ổn định và nhất quán của thiết bị, hạn chế dịch chuyển của chùm bằng cách sử dụng đế đỡ kiểu con sâu có rãnh đuôi bồ thiết kế, vì vậy nó có tính ứng dụng cao và tiện lợi.

Ưu điểm của thiết kế mô-đun

1. Dễ dàng lắp ráp và bảo trì

2. Chức năng mở rộng tiện lợi

3. Phụ kiện mô-đun được tiêu chuẩn hóa.

Mô-đun chức năng

Thiết bị mối nối đối đầu tín hiệu và giao diện điện

Một thiết bị theo dõi (Cấu hình tiêu chuẩn)

Giải trình

Một thiết bị theo dõi: Đường một là đường gắn chặt, không thể điều chỉnh ； Đường hai là đường hoạt động, chiều rộng có thể điều chỉnh bằng điện, phạm vi điều chỉnh: 60mm ～ 475mm

Hệ thống Tầm nhìn (Cấu hình tiêu chuẩn) Đo độ cao bằng laser (Tùy chọn lắp ráp)

Giải trình

Hệ thống 1.Vision: 300000 pixel Camera công nghiệp ； Hỗ trợ phân phối nhận dạng linh kiện điện tử ； cố định vị trí MARK tự động ； Có thể chụp đường viền để lập trình ； Bạn có thể định cấu hình camera pixel cao hơn ； hỗ trợ bắt nhanh, Cải thiện tốc độ nhận dạng.
2.OPDX, ánh sáng ba màu, cải thiện độ tin cậy của nhận dạng trong các môi trường khác nhau.

Đai dẹt (Cấu hình tiêu chuẩn) Đai tròn (Tùy chọn lắp ráp)

Giải trình

Phù hợp với băng tải Đai dẹt hoặc đai tròn, chỉ cần thay đai, không cần thêm phụ tùng thay thế (Dây đai tròn phù hợp với các sản phẩm có trọng lượng nhẹ và độ dày mỏng).

Các lựa chọn lắp ráp —— phân đoạn kép

1. Track một là đường gắn chặt, không thể điều chỉnh ； Track hai là track hoạt động, có thể điều chỉnh độ rộng bằng điện ； Track ba là track hoạt động, Và theo dõi hai cố định, nó có thể điều chỉnh điện với track hai cùng nhau ； Track bốn là theo dõi hoạt động, điện có thể điều chỉnh chiều rộng, phạm vi điều chỉnh: 60mm ～ 405mm.

2. Mặt trên và đỉnh của cây kẹp có thể được di chuyển theo dõi hoạt động, thay thế các thông số kỹ thuật của sản phẩm mà không cần tháo gỡ bằng tay để điều chỉnh chiều rộng.
3. đoạn kẹp trồng cây, có thể áp dụng cho các thông số kỹ thuật sản phẩm hơn.

Các tùy chọn lắp ráp —— thiết bị gia nhiệt và thiết bị cân chính xác

1. Đang chờ gia nhiệt, gia nhiệt công nhân và gia nhiệt bảng đầu ra, Tối đa bạn có thể chọn lò nung ba vùng, vùng gia nhiệt phụ có thể được tháo rời và bổ sung theo ý muốn ；
2. Chiều rộng của mô-đun sưởi tiêu chuẩn là 50mm, 70mm, 90mm, bạn có thể tự do kết hợp nó, Mọi mô-đun sưởi ấm có thể kiểm soát nhiệt độ độc lập và kiểm soát nhiệt độ trong ± 5 ℃.
3.Mọi thiết bị sưởi sử dụng đế đỡ kiểu con sâu với thiết kế rãnh hình đuôi bồ câu, nó có thể trượt bất kỳ vị trí nào cần sưởi ấm.
4. cài đặt cân nặng chính xác trên hệ thống hiệu chuẩn glueamount, có thể giao tiếp với phần mềm.
5. Phần mềm kiểm soát số lượng glueamount, Cung cấp kiểm soát vòng kín, tránh điều chỉnh thủ công.
6.Bạn có thể chọn độ chính xác của thiết bị trọng lượng: 0,1mg, 0,01mg.

Các tùy chọn lắp ráp — máy quét mã vạch và thiết bị chính xác

1, Cấu hình tiêu chuẩn: hệ thống thị giác. Tùy chọn lắp ráp: máy quét mã vạch, thiết bị chính xác, Máy đo độ cao bằng laser.
2, Máy quét mã vạch có thể điều chỉnh góc ± 15 °.
3, Thiết bị Precure chiều rộng tiêu chuẩn nguồn sáng là 10mm, chiều dài là 80mm ； Chiều dài của nguồn sáng có thể được điều chỉnh theo yêu cầu sử dụng thực tế ；

Các tùy chọn lắp ráp — thiết bị nghiêng hai chiều

Giải trình

1, Động cơ bước + Truyền động điều hòa, van phân phối được quay bằng cách quay mô-đun, Giải quyết vấn đề về độ cứng và độ chính xác xoay của van phân phối truyền thống.
2, Góc quay ± 35 °.
3, Cấu hình tiêu chuẩn: hệ thống thị giác ； Tùy chọn lắp ráp: máy quét mã vạch, thiết bị chính xác, Đo độ cao bằng laser ；

Các tùy chọn lắp ráp — Độ nghiêng hai chiều

Các tùy chọn lắp ráp — thiết bị nghiêng bốn thành phần

Giải trình

1, Động cơ bước + Truyền động điều hòa, van phân phối được quay bằng cách quay mô-đun, Giải quyết vấn đề về độ cứng và độ chính xác xoay của van phân phối truyền thống.
2, Góc quay A: 0 ° ～ 90 °, góc quay B: 0 ° ～ 45 °.
3, Cấu hình tiêu chuẩn: hệ thống thị giác ； Tùy chọn lắp ráp: máy quét mã vạch, thiết bị chính xác, Đo độ cao bằng laser ；

Các tùy chọn lắp ráp — Độ nghiêng bốn chiều

Các tùy chọn lắp ráp — đồng bộ hóa van đôi

1, khoảng cách tối thiểu của các van phân phối wo là 45mm, tối đa là 105mm.
2, Đầu panme trục Z có thể điều chỉnh thủ công chiều cao của van chính trong ± 4mm, trục Y có thể chỉnh điện vị trí của van phụ trong ± 6mm, trục X có thể chỉnh điện chiều rộng của van phụ trong 30mm, bằng tay chiều rộng của van thứ cấp trong 30mm.
3, Đi qua theo dõi để hoàn thành hai sản phẩm pha chế, Năng suất sẽ được tăng lên rất nhiều.
4, Vượt qua điều chỉnh van chính trong trục Z, điều chỉnh van phụ trong X / Yaxle, Giải quyết vấn đề không đủ độ chính xác của hoạt động van đôi truyền thống.
5, Cấu hình tiêu chuẩn: hệ thống thị giác ； Tùy chọn lắp ráp: máy quét mã vạch, thiết bị chính xác, Đo độ cao bằng laser ；

Các tùy chọn lắp ráp — không đồng bộ van kép

1, Có thể áp dụng cho sản phẩm nào cần hai loại keo khác nhau, Đầu tiên là van chính thành phẩm A, sau đó van phụ thành phẩm keo B ；
2, Cấu hình tiêu chuẩn: hệ thống thị giác ； Tùy chọn lắp ráp: máy quét mã vạch, thiết bị chính xác, Máy đo độ cao bằng laser ；

Nâng đôi, băng tải Pallet và thiết bị tấm thu.
