Tốc độ trục chính 0-500 vòng / phút có thể điều chỉnh Máy làm sạch PCBA một mặt

Máy làm sạch một mặt PCBA

Tổng quan về thiết bị

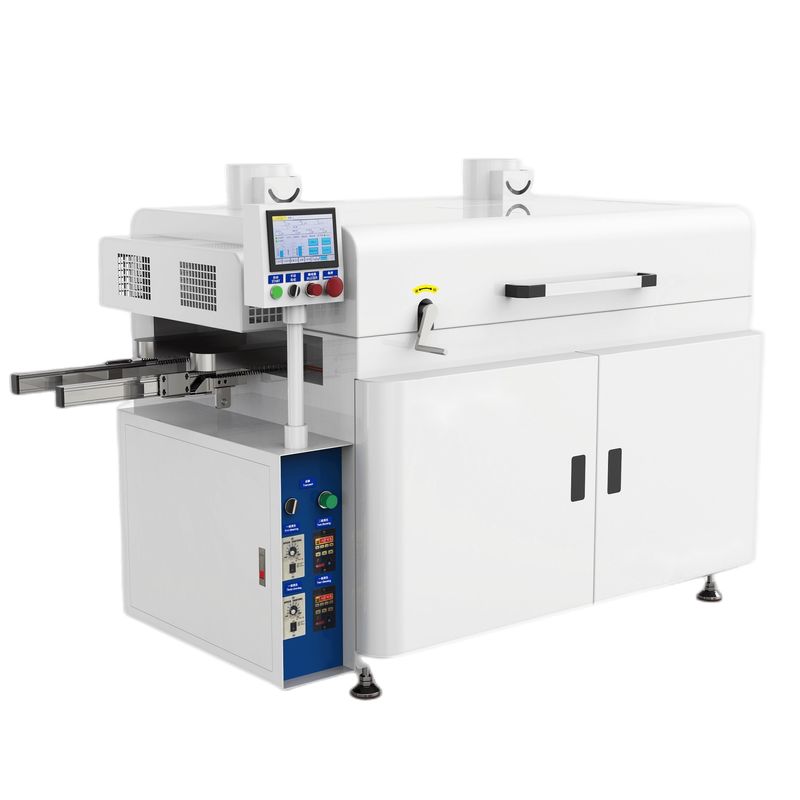

Máy làm sạch bo mạch PCBA tự động dòng YSL-660;là máy làm sạch bo mạch PCBA tự động trên dây chuyền, phù hợp với nước rửa bo mạch truyền thống, không cần tiếp xúc thủ công với chất tẩy rửa, thiết bị kết hợp giữa công nghệ truyền dẫn bo mạch PCBA với công nghệ làm sạch bàn chải kết hợp, nhiều bàn chải theo mọi hướng, trước, sau, trái và đúng, làm sạch không có ngõ cụt, để đảm bảo rằng bo mạch PCBA đáp ứng các yêu cầu về độ sạch.Nó thích hợp để làm sạch bề mặt hàn của bo mạch PCBA một mặt và sẽ không làm ướt các thành phần phía trước.

Tính năng máy

1. Máy có cấu trúc thân máy độc đáo, hiệu suất ổn định và hiệu quả làm sạch cao nhất trong ngành.
2. Nó được sử dụng đặc biệt để làm sạch các hạt thiếc, vết trợt và vết xước.
3. Bàn chải màu nâu nhập khẩu, bàn chải chống tĩnh điện, sẽ không tạo ra tĩnh điện và sẽ không làm tổn thương bo mạch PCBA.
4. Nó phù hợp với bảng mạch PCB có cạnh bảng, (khoảng cách cạnh bảng ít nhất là 1,5mm) và bảng PCBA thích ứng với phạm vi chiều rộng.
5. Móng vuốt mảnh bom dày đảm bảo rằng bo mạch PCBA sẽ không bị xê dịch trong quá trình vận chuyển.
6. Hệ thống phủ tự động chất làm sạch: đảm bảo rằng bề mặt hàn của ván PCBA có thể được phủ đều bằng nước rửa mà không ảnh hưởng đến bề mặt của các bộ phận khác.
7. Chổi quét đĩa + hai con lăn: đảm bảo rằng bo mạch PCBA được làm sạch tại chỗ theo mọi hướng mà không có ngõ cụt.
8. Chiều cao và tốc độ của chổi làm sạch (thay đổi tốc độ vô cấp) có thể được điều chỉnh để thích ứng với các nhu cầu làm sạch khác nhau.
9. Chất thải do công việc tạo ra sẽ tự động được gom vào hộp lọc ở phần dưới của máy, thuận tiện cho việc vệ sinh.
10. Được điều khiển bởi động cơ điều chỉnh tốc độ điện tử chất lượng cao, tốc độ động cơ có thể điều chỉnh vô cấp và độ bền cao.
11. Được cung cấp bởi 220 volt.Dễ sử dụng.
12. Sử dụng các thiết bị điện có thương hiệu và hệ thống điều khiển để đảm bảo độ tin cậy và ổn định của hệ thống điều khiển.
13. Áp dụng điều khiển mô-đun.

PCB / PCBA

Cấu trúc và chức năng

1. Cấu trúc thiết bị: bao gồm cơ cấu cấp liệu và kết nối, cơ cấu vận chuyển, hệ thống làm sạch bằng chổi, hệ thống lọc tuần hoàn, hệ thống làm khô không khí, bộ điều khiển chương trình PLC, và các hệ thống điều khiển tự động khác.Mỗi hệ thống là một thiết kế mô-đun độc lập, dễ vận hành và dễ bảo trì.
2. Toàn bộ máy được điều khiển tự động bằng PLC, với đầy đủ các chức năng và hai chế độ vận hành, tự động và thủ công.Chế độ tự động (chế độ vận hành tiết kiệm) có thể giảm đáng kể mức tiêu thụ chất tẩy rửa và năng lượng điện.
3. Bàn chải đĩa và bàn chải lăn đồng thời làm sạch đáy bảng mạch PCB A theo mọi hướng, trước, sau, trái và phải, và không có góc chết để làm sạch;
4. Mô-đun làm sạch Được trang bị hệ thống lọc tuần hoàn tự động hoàn toàn khép kín, liên tục lọc và làm sạch các vết bẩn, để chất lỏng tẩy rửa luôn được duy trì ở mức hoạt động cao và chất lỏng tẩy rửa được tái chế.
5. Bể chứa chất lỏng làm sạch được trang bị chức năng cảnh báo mức chất lỏng thấp và báo động mức chất lỏng quá giới hạn.
6. Thiết bị làm khô không khí tác động lên bo mạch PCB A đã được làm sạch thông qua quạt để làm khô bề mặt nhanh chóng.
7. Các động cơ của mô-đun làm sạch ướt và mô-đun giặt khô là độc lập và tốc độ có thể được điều chỉnh độc lập.Chiều cao có thể được điều chỉnh độc lập.

Cấu trúc và chức năng

Mô-đun làm sạch ướt sơ cấp
Nó bao gồm hai bộ bàn chải mài mòn và hai bộ ống phun.Bo mạch PCB được chải bằng cách quay ngược lại, và chất lỏng làm sạch được đưa trở lại hệ thống tuần hoàn.

Mô-đun giặt khô thứ cấp
Chứa một bộ bàn chải màu nâu đĩa xoay ngược lại để làm sạch bo mạch PCBA.

Mô-đun làm sạch ướt ba giai đoạn
Nó bao gồm một bộ bàn chải mài mòn con lăn và một bộ đường ống phun.Bo mạch PCBA được chải bằng cách quay ngược lại, và chất lỏng làm sạch được đưa trở lại hệ thống tuần hoàn.

Mô-đun giặt khô bốn giai đoạn
Chứa một bộ bàn chải màu nâu đĩa xoay theo chiều dương để làm sạch bo mạch PCBA.

Cấu trúc và tính năng của máy

1. điều khiển màn hình cảm ứng, máy có chức năng tự động thêm và rút thuốc dạng lỏng, và hiển thị mức chất lỏng trong thời gian thực

2. Hệ thống kiểm soát mức chất lỏng: Khi mức chất lỏng trong bể chứa chất lỏng giảm xuống mức cảnh báo mức thấp, bộ điều khiển mức chất lỏng sẽ gửi tín hiệu cảnh báo để nhắc nhở việc bổ sung thủ công.


3. Sử dụng bàn chải chống tĩnh điện nhập khẩu, có khả năng chống mài mòn, tuổi thọ lâu dài và giảm chi phí bảo trì.

4. cảm ứng chính xác, tiết kiệm năng lượng và hiệu quả hơn, và giảm chi phí sử dụng.

5. Cửa thoát khí độc lập ở cả hai bên sẽ không gây ô nhiễm môi trường, thân thiện với môi trường hơn và có thể điều chỉnh.

Hệ thống tuần hoàn chất làm sạch

1. Làm sạch bể chứa
2. Bể chứa chất lỏng
3. Bộ lọc chính
4. Bể lắng
5. Hồ chứa
6. Bơm tuần hoàn

Hệ thống điều khiển

Chế độ vận hành thủ công
Từng chức năng của hệ thống có thể được hoàn thành thủ công từng chức năng một

Chế độ hoạt động hoàn toàn tự động
1. Khi không có bảng PCBA trong máy, hệ thống sẽ đánh giá.Lúc này chổi quét sẽ được làm sạch và máy bơm nước sẽ vào trạng thái dừng.
2. Hệ thống tuần hoàn chất lỏng làm sạch chuyển sang trạng thái đóng hoàn toàn

quy trình làm sạch
