Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: GKG
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: G9+
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD10000~68000
chi tiết đóng gói: tủ gỗ
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: L/C, D/P, T/T, Western Union, Paypal
Khả năng cung cấp: 100 bộ
Nguồn năng lượng: |
AC:220±10%,50/60HZ,2.5KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
Xấp xỉ: 5L/phút |
Nhiệt độ hoạt động: |
-20°~+45° |
Độ ẩm hoạt động: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1530(H)mm |
chiều dài máy: |
1172(L)mm |
chiều rộng máy: |
1385(W)mm |
Trọng lượng máy Xấp xỉ: |
Xấp xỉ: 1000Kg |
Nguồn năng lượng: |
AC:220±10%,50/60HZ,2.5KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
Xấp xỉ: 5L/phút |
Nhiệt độ hoạt động: |
-20°~+45° |
Độ ẩm hoạt động: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1530(H)mm |
chiều dài máy: |
1172(L)mm |
chiều rộng máy: |
1385(W)mm |
Trọng lượng máy Xấp xỉ: |
Xấp xỉ: 1000Kg |

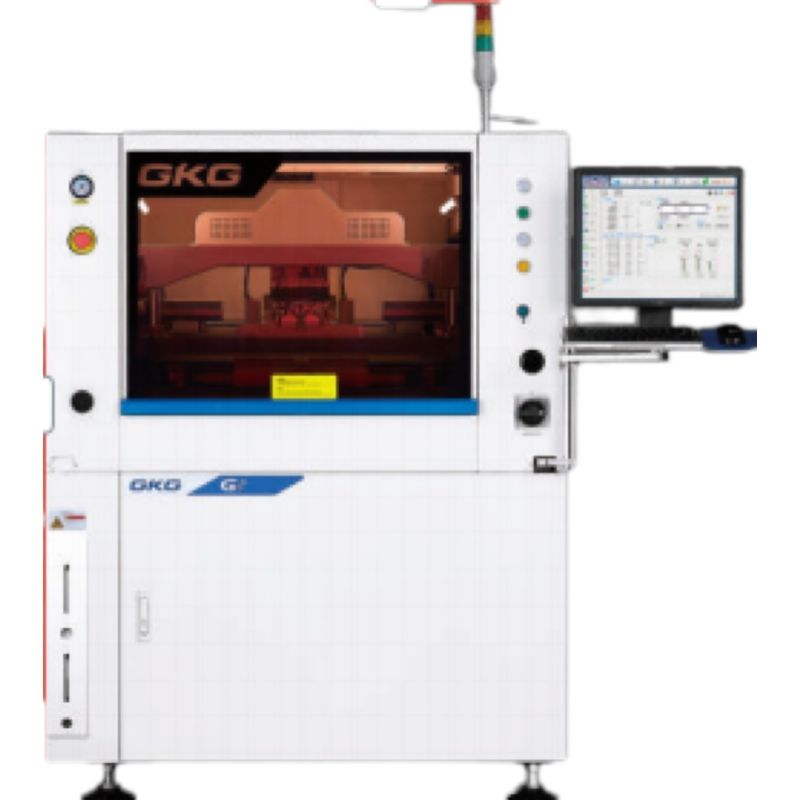

Máy in bột thiếc tự động G9 + là một mô hình cao cấp cho ứng dụng cao cấp SMT, có thể đáp ứng các yêu cầu về quy trình in 03015, độ cao 0,25, độ chính xác cao và tốc độ cao.
Đặc điểm:
Hệ thống đường quang hoàn toàn mới, ánh sáng tròn đồng nhất và độ sáng cao của nguồn ánh sáng đồng trục.cho phép điểm đánh dấu khác nhau có thể dễ dàng nhận ra ((bao gồm cả điểm đánh dấu không đồng đều) chẳng hạn như bọc thép, bọc đồng, bọc bạc, hàn khí nóng, FPC và nhiều loại khác nhau
Cấu trúc cực kỳ đáng tin cậy với chuyển động XY ổn định. Điều chỉnh bằng tay làm cho nó dễ dàng để chứa độ dày PCB khác nhau.
Mô hình mới được cấp bằng sáng chế đường ray hướng dẫn có thể tháo rời,clamp bên linh hoạt có thể lập trình, đặc biệt cho FPC,PCBwarpage, thực hiện một damping độc đáo
Thông qua lập trình phần mềm có thể tự động kéo dài và rút lại độ dày PCB không bị ảnh hưởng.
Sử dụng một hệ thống squeegee toàn diện để tăng sự ổn định và thời gian sử dụng.
| Xử lý chất nền | G9+ |
| Kích thước bảng tối đa | 450*340mm |
| Kích thước bảng tối thiểu | 50*50mm |
| Độ dày tấm | 0.4~6mm |
| Trọng lượng cao nhất của bảng | 3kg |
| Khả năng làm sạch cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Độ cao vận chuyển | 900±40mm |
| Tốc độ vận chuyển | 1500mm/s (tối đa) Kiểm soát chương trình |
| Hướng vận chuyển | Một giai đoạn |
| Máy kẹp bảng | Được cấp bằng sáng chế trên kẹp trên cùng |
| Kẹp bên | |
| Chức năng hấp thụ | |
| Hệ thống vận động | Pin từ tính |
| Khối hỗ trợ | |
| Bàn lên xuống bằng tay |
| Các thông số in | G9+ |
| Bỏ ra | 0-20mm |
| Chế độ in | Một/Hai lần |
| quegee Loại | Lưỡi máy ép cao su/thép (đường 45/55/60) |
| Tốc độ in | 10~200mm/s |
| Áp suất in | 0.5~20kg |
| Kích thước khung mẫu | 470*370mm~737*737mm |
| Hệ thống làm sạch | Hệ thống làm sạch loại giọt mưa |
| Tăng cường hấp thụ chân không | |
| Khô, ướt chân không ba chế độ | |
| Làm sạch qua lại |
| Hiệu suất máy | G9+ |
| Lặp lại vị trí chính xác | ±10um@6σ,CPK≥2.0 |
| Độ chính xác in | ±18um@6σ,CPK≥2.0 |
| Thời gian chu kỳ | <7 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba (CTQ) Kiểm tra in dán hàn thực tế | |
| Tầm nhìn | G9+ |
|---|---|
| CCD FOV | 10*8mm |
| Các loại nhãn hiệu tín nhiệm | Các loại nhãn hiệu tín nhiệm |
| lỗ | |
| Pad | |
| Hệ thống máy ảnh | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
