Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSL-E
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 12800~22800
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 10 bộ/tháng

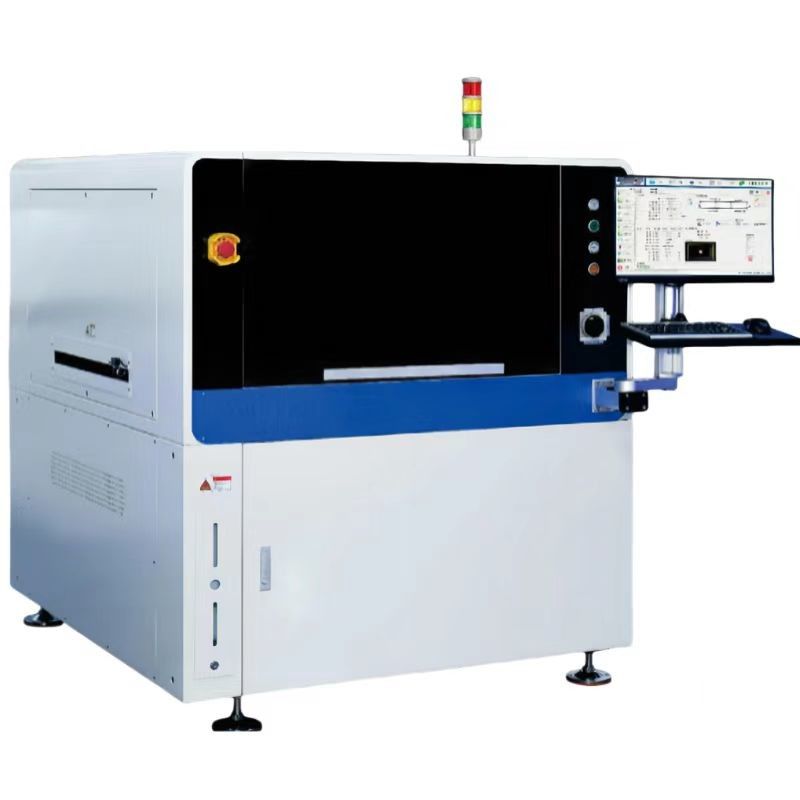

YSL-E Máy in dán hàn PCB cao độ chính xác cao tốc độ hoàn toàn tự động
| 性能 Máy Hiệu suất | |
| 重复定位精度 Lặp lại vị trí chính xác | ±12.5um@6o CPK≥2.0 |
| 重复印刷精度 PrintAccuracy (Sự chính xác in ấn) | ±22um@6o CPK≥2.0 |
| NCP-CT ((không bao gồm rửa và in) | <7,5 giây |
| HCP-CT (bao gồm rửa và in) | 19s/PCs |
| 制程CT | 5 phút. |
| 转线CT | 3 phút. |
| 基板处理参数Substrate chế biến charameter | |
| Maximum基板尺寸 Kích thước bảng tối đa | 510*510mm |
| 最小基板尺寸 Kích thước bảng tối thiểu | 50*50mm |
| 基板厚度 kích thước độ dày bảng | 0.4~6mm |
| 取像机械范围 Camera Phạm vi cơ học | 510*510mm |
| Đánh nặng lớn nhất của bảng | 5kg |
| 基板边缘间隙 Khả năng làm sạch cạnh bảng | 2.5mm |
| 过板高度 Độ cao của bảng | 23mm超出特制顶pin |
| độ cao vận chuyển tốc độ vận chuyển | 900±40mm |
| vận chuyển tốc độ (Max) vận chuyển tốc độ | Bộ phận điều khiển: 1500mm/s (tối đa) |
| phương thức vận chuyển | 一段式 vận chuyển đường sắt Một giai đoạn |
|
truyền tải hướng |
左至右 Từ trái sang phải |
| 右至左 Phải đến trái | |
| Nhập vào cũng như ra cũng như vậy. | |
|
基板支?? 方法 Hệ thống hỗ trợ |
磁性顶针 ((65mm) Magnetic Pin |
| 等高块 ((65mm) Support Block | |
| tự động điều chỉnh顶升平台 bàn lên xuống bằng tay | |
|
基板 持 Board clamp |
tay kéo dài trên áp phích bàn tay nhấc lên trên |
| 柔性边 侧 damping | |
| 真空吸附功能 Chức năng hấp thụ | |
| 印刷参数 in ấn Các thông số | |
| 印刷速度 Tốc độ in | 10~200mm/s |
| 印刷压力 印刷压力 | 0.5~20kg |
| 印刷模式 Chế độ in | 单或双 刀印刷 Một/Hai lần |
| 刀类型 Quegee loại | ¥刀/钢 ¥刀 ((角度45/55/60)) Lưỡi cao su / SqueegeeBlade ( góc 45/55/60) |
| 脱模距离 Snap-off | 0~20mm |
| 脱模速度 Snap-Speed | 0~20mm/s |
| 钢网框架尺寸 Kích thước khung mẫu | 470*370mm~737*737mm |
| 钢网定位方式 | Định vị tự độngY hướng ((兼容手动补偿调整) |
| 清洗参数Sửa sạch Các thông số | |
| 清洗方式 Hệ thống làm sạch | 干擦,湿擦,真空 Khô, 湿 chân không ba chế độ |
| HighspeedcleaningThiết sạch tốc độ cao | 来回 清洗 织物 清洗 |
| 清洗系统 Hệ thống làm sạch | 侧喷淋式 Loại phun bên |
| 清洗行程 Làm sạch vết thương | 依据基板长宽 tự động tạoAutomatic generation |
| 清洗位置 Định vị làm sạch | 后置清洗 Sau khi dọn dẹp |
| 清洗速度 Tẩy rửa tốc độ | 10-200mm/s |
| 清洗液用量 Dùng chất lỏng làm sạch | Tự động tạo, tay có thể điều chỉnhTự động và điều chỉnh bằng tay |
| lượng giấy rửa tiêu thụ giấy vệ sinh | Tự động tạo, tay có thể điều chỉnhTự động và điều chỉnh bằng tay |
| 影像参数Vision Các thông số | |
| 影像视域 CCD FOV | 10*8mm |
| 相机类型 loại máy ảnh | Máy ảnh số 130 triệu pixel |
| 摄像系统 Hệ thống camera | 上下成像, nguồn sáng không cực điều chỉnh Khóa cấu trúc quang học lên / xuống |
| 取像CT ((流光) Thời gian chu kỳ máy ảnh | 300 ms |
|
基准点类型 Các loại nhãn hiệu tín nhiệm |
标准形状基准点Standard Fiducial Mark Shape |
| 如:圆形,方形,??形,十字圆,square,diamond,cross | |
| ¥盘及异形 Pad và hồ sơ | |
| Mark kích thước Mark size | 0.3-6mm |
| Số lượng nhãn hiệu Số nhãn hiệu | Tối đa: 4 chiếc |
| 防呆点数 stay away số | Tối đa: 1 bộ |
| 设备硬件参数 Máy tham số | ||
| 功率要求 | Nguồn năng lượng | AC:220±10%,50/60Hz 2,2KW |
| 压缩空气要求 耗气量 |
Áp suất không khí Tiêu thụ không khí |
4~6Kgf/cm2 约5L/min |
| Working Environment Temperature Nhiệt độ hoạt động | -20°C~+45°C | |
| độ ẩm môi trường làm việc độ ẩm môi trường làm việc | 30%~60% | |
| 机器高度 ((去除三色灯) Kích thước máy (không có đèn tháp) | 1500 ((H) mm | |
| 机器长度 Chiều dài máy | 1258 ((L) mm | |
| 机器宽度 Máy rộng | 1425 ((W) mm | |
| 机器重量 机器重量 ước tính | Ước tính: khoảng 1100kg | |
| 设备承重要求 Yêu cầu chịu tải thiết bị | 650kg/m | |
