Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSL-A410
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 20800~22800
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 7 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 10 bộ/tháng
Máy ảnh: |
Camera màu: 20μm (15μm đối với Quang học) |
Nhà đèn: |
Nhà đèn flash LED RGB |
Các biện pháp chống tĩnh điện: |
Ổ cắm điện chống tĩnh điện, vòng hoa chống tĩnh điện |
kích thước PCB: |
25×25mm - 480×330mm Có thể tùy chỉnh kích thước |
Dung sai cong vênh PCB: |
±2mm |
Máy ảnh: |
Camera màu: 20μm (15μm đối với Quang học) |
Nhà đèn: |
Nhà đèn flash LED RGB |
Các biện pháp chống tĩnh điện: |
Ổ cắm điện chống tĩnh điện, vòng hoa chống tĩnh điện |
kích thước PCB: |
25×25mm - 480×330mm Có thể tùy chỉnh kích thước |
Dung sai cong vênh PCB: |
±2mm |

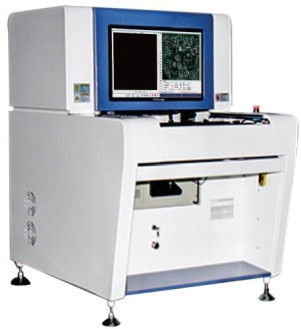

YSL-A410 Thiết bị kiểm tra quang học tự động độ chính xác cao Offline AOI
Sản phẩm Các đặc điểm
| ● AOI kinh tế và thực tế |
| ● Thiết kế nền tảng phát hiện chính xác cao |
| ● Tích hợp lập trình nhanh chóng |
| ● Tự động nhận diện phía trên và phía dưới |
| ● Hệ thống SPC chuyên nghiệp |
| 技术参数 quáTECHNICAL PARAMETER | |||
|
类 别 Nhóm |
项 目 Đề mục |
规格参数 Thông số kỹ thuật |
|
|
视觉 识别 系 统 Hệ thống nhận dạng |
判別方法 Kiểm tra |
结合权值成像数据差异分析技术,彩色图像对比,颜色提取分析技术,相似性,二值化 O C R / O C V 等 多 种 算法 综合 应 用 Sử dụng nhiều thuật toán tổng hợp như WDM, Công nghệ tương phản hình ảnh màu sắc, Công nghệ chiết xuất màu sắc, Công nghệ xử lý hai giá trị,OCR / OCVvv |
|
| Máy ảnh | 彩色相机,分辨率:20微米 ((可选15微米) Máy ảnh màu:20μm ((15μm cho quang học) | ||
|
光 源 Nhà đèn |
R G B 环 形 L E D 结 构 L E D 频 闪 光 源 Ring RGB đèn flash LED | ||
|
tốc độ xử lý hình ảnh Xử lý hình ảnh Tốc độ |
0 2 0 1 元 件 0201 Chip |
< 10 ms | |
| Mỗi màn hình xử lý thời gian mỗi hình ảnh thời gian | < 170ms | ||
|
检测内容 Các mục kiểm tra |
Tin đệm in Paste Printig khiếm khuyết |
Có không,偏斜,少锡多锡,断路,污染 Không thẳng hàng, tràn, không đủ, dán mở, vết bẩn |
|
|
零件缺陷 Các khiếm khuyết của bộ phận |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 Mất, sai đường, nghiêng, đá mộ, bảng quảng cáo, đảo ngược, đảo ngược cực sai, hư hỏng |
||
|
点缺陷 Thiết bị hàn |
锡多, 锡少, 连锡 Lưu lượng quá mức, không đủ, hàn ngắn, vết bẩn |
||
|
防静电 biện pháp Các biện pháp chống tĩnh |
防静电插座,配防静电环 Chiếc ổ cắm điện chống tĩnh, vòng hoa chống tĩnh |
||
|
机械系统 Cơ chế Hệ thống |
PCB kích thước PCB kích thước | 25×25mm - 480×330mm, ((可订制非标规格) Có thể tùy chỉnh kích thước | |
| P C B 厚 度 pCBTn dày | 0.5mm-5.0mm | ||
|
P C B ?? 曲 度 Độ dung nạp PCB |
± 2mm | ||
|
零件高度 Phân loại thành phần |
TOP<28mm,BOT<75mm | ||
|
最小零件 Các bộ phận không gian tối thiểu |
0201 chip ((15μm) | ||
|
X, Y 平 台 X,YPplatform |
驱动设备 Tài xế | 交流伺服电机系统 交流伺服电机系统 | |
| 定位 chính xác odentation | < 10μm | ||
|
移动速度 Tốc độ di chuyển |
700mm/s | ||
|
软件 系 统 软系统 软件 Hệ thống mềm |
Hệ điều hành Hệ thống vận hành |
Microsoft Windows 7 | |
|
Hệ thống kiểm soát nhận dạng Kiểm soát Bnhận dạng |
特点 Đặc điểm |
应用权值图像差异建模技术和独特的颜色提取分析技术,学习Ok样品,自动建立标准图像识别数据及误差 值 WDM, nghiên cứu OKtemplate, tự động thiết lập hình ảnh mẫu, xác định dữ liệu và giá trị số lỗi |
|
|
操作 Hoạt động |
图形化编程,自带元件库,根据元件形状选择标准自动生成检测框, chính xác tự động định vị, micro米位微调, 制程快捷 Lập trình đồ họa, đi cùng với thư viện chip và có được một danh tiếng kiểm tra theo hình dạng chip, vị trí chính xác, micron chỉ, và dễ lập trình |
||
|
Nhãn |
Điểm số MarkNumbers |
Có thể lựa chọn0~2 điểm đánh dấu thông thường hoặc nhiều điểm đánh dấu sử dụng 0-2 dấu có thể được chọn | |
|
识别速度 Nhận ra tốc độ |
0.5s/PCs | ||
|
控制 制 系 统 控制器 |
电脑主机 Máy tính | 工业控制计算机,3 CPU,4G DDR内存,1T ổ cứng CPU:Intel dual-core,Memory:4G,Hard disk:1T | |
| 显示 Hiển thị | 22 inch LCD màn hình rộng 22 inch TFT | ||
|
其它参数 Các sản phẩm khác |
thiết bị ngoại hình kích thước Kích thước máy ((L × WxH) |
868 × 1033 × 1340mm | |
| trọng lượng trọng lượng | ~ 310kg | ||
|
nguồn điện Nguồn cung cấp điện |
交流220伏特±10%, tần số50/60Hz, công suất định giá600W AC220V±10%, một pha 50/60HZ, tiêu thụ điện 600W |
||
|
Sử dụng môi trường Việc làm |
温 度 10 - 4 0 °C, 湿 度 3 0 - 8 0 % R H Nhiệt độ10-40°C, độ ẩm 30-80%RH |
||
