Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSL-Z5P
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 12800~17800
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 7 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 10 bộ/tháng
Máy ảnh: |
Camera màu 5MP: 20μm (tùy chọn 15μm, 10μm) |
Nhà đèn: |
Nhà đèn LED 3Rngs RGB, có tùy chọn quang đồng trục đặc biệt. |
kích thước PCB: |
25 × 25mm ~ 480 × 330mm, có thể tạo kích thước lớn hơn theo nhu cầu của khách hàng |
Độ dày PCB: |
0,5mm-5,0mm |
Dung sai cong vênh PCB: |
±2mm |
Máy ảnh: |
Camera màu 5MP: 20μm (tùy chọn 15μm, 10μm) |
Nhà đèn: |
Nhà đèn LED 3Rngs RGB, có tùy chọn quang đồng trục đặc biệt. |
kích thước PCB: |
25 × 25mm ~ 480 × 330mm, có thể tạo kích thước lớn hơn theo nhu cầu của khách hàng |
Độ dày PCB: |
0,5mm-5,0mm |
Dung sai cong vênh PCB: |
±2mm |

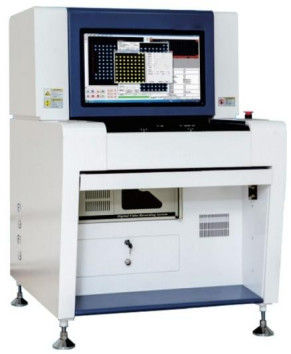

YSL-Z5P Thiết bị kiểm tra quang học hoàn toàn tự động độ chính xác cao Offline AOI
Sản phẩm Các đặc điểm
Nhiều thuật toán và kỹ thuật
Kiểm tra đồng thời cho nhiều bảng và thay đổi kiểm tra 2 mặt của bảng (các thành phần trên và dưới) cải thiện hiệu quả kiểm tra
Mã vạch máy ảnh thông minh xác định hệ thống. (có thể xác định mã vạch 1D&2D)
Hệ thống giám sát nhiều máy, có thể biết rõ tất cả các điều kiện sản xuất
Chương trình từ xa và gỡ lỗi làm cho phần mềm dễ dàng hơn và convent
| 技术参数 quáTECHNICAL PARAMETER | |||
|
类别 Nhóm |
项目 Đề mục |
规格参数 Thông số kỹ thuật |
|
|
Hệ thống nhận dạng thị giác Hệ thống nhận dạng |
判別方法 Kiểm tra |
综合拥有权值成像数据差异分析技术,彩色图像对比,颜色矢量分析技术,相似性,二值化, nhận dạng ký tự OCR,OCV外形轮 分析技术,锡珠功能检测,波峰 插针检测等多种算法 Sử dụng nhiều thuật toán tổng hợp như WIDM. Công nghệ tương phản hình ảnh màu sắc. Phân tích vector màu sắc,sự tương đồng,công nghệ xử lý hai giá trị DCR Contour analysis,Công nghệ kiểm tra bóng hàn và phân tích sóng DIP |
|
| Máy ảnh | Máy ảnh màu 5000000 pixel, độ phân giải: 20μm (được chọn: 15μm, 10μm) Máy ảnh màu 5MP: 20μm (được chọn: 15μm, 10μm) | ||
|
Nguồn ánh sáng Nhà đèn |
RGB ba màu hình tròn cấu trúc đèn LED nguồn sáng. đặc biệt phụ trợ cùng trục nguồn sáng ((选配). 3Rngs RGB đèn LED, với đặc biệt đồng trục quang học tùy chọn. |
||
| tốc độ xử lý hình ảnh |
0201 đơn vị 0201 Chip |
≤10ms (độ cao tiêu chuẩn) | |
| mageTốc độ xử lý | Mỗi màn hình xử lý thời gian | ≤170ms (độ cao tiêu chuẩn) | |
|
Tin đệm in Paste Printig khiếm khuyết |
Có không,偏斜,少锡,锡,断路,污染 Không thẳng hàng, tràn quá, không đủ, dán mở, vết bẩn |
||
|
零件缺陷 Giải quyết các khiếm khuyết |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 Mất, sai đường, lệch, đá mộ, bảng quảng cáo, đảo ngược, đảo chiều, sai. hư hỏng |
||
|
检测内容 Các mục kiểm tra |
点缺陷 Thiết bị hàn |
锡多,锡少,连锡,脏污,虚?? Dòng chảy quá mức, không đủ, hàn ngắn, vết bẩn, hàn giả |
|
|
波峰 检测 Kiểm tra hàn sóng |
多锡,少锡,短路,??,沙孔 Lượng quá, không đủ, ngắn, quá nhiều hàn, trống hàn |
||
|
防静电 biện pháp Các biện pháp chống tĩnh |
防静电插座,配防静电 vòng tay Khẩu điện chống tĩnh, vòng hoa chống tĩnh |
||
|
机械系统 Cơ chế Hệ thống |
PCB kích thước ((L × H) Kích thước PCB | 25×25mm~480×330mm, ((có thể tùy chỉnh kích thước lớn hơn theo yêu cầu của khách hàng) có thể làm cho kích thước lớn hơn theo nhu cầu của khách hàng | |
| P C B 厚 度 Độ dày PCB | 0.5mm-5.0mm | ||
|
P C B ?? 曲 度 PCB Warp Toleranoe |
± 2mm(có Ứng dụng hỗ trợ) | ||
|
零件高度 Phân loại thành phần |
TOP<28/lựa chọn:55mm;BOT<75mm | ||
|
最小零件 Các phần không gian tối thiểu |
20um:0201 Chip,0.4 PitchlC, 15um:01005 Chip,0.3 Pitch IC | ||
|
X, Y 平 台 X,YPplatform |
驱动设备 Tài xế | 交流伺服电机系统 hệ thống AC servo | |
|
定位 chính xác Orlentation |
< 10μm | ||
|
移动速度 Tốc độ di chuyển |
700 mm/s | ||
|
软件系统 Hệ thống mềm |
操作系 Hoạt động S |
统 ystem |
Microsoft Windows 10 |
|
Hệ thống kiểm soát nhận dạng |
特点 Đặc điểm |
Tự động gọi chương trình, nhận dạng tự động mặt trên và mặt sau; hỗ trợ lập trình không bảng; chức năng thông tin thông tin thông minh, hệ thống quản lý sản xuất có thể tiếp xúc; chức năng báo động dữ liệu thông minh; hỗ trợ chế độ cơ sở dữ liệu tập trung trung. Tự động gọi chương trình & xác định phía trên hoặc phía dưới của PCB; Không hỗ trợ lập trình PCB; Truyền thông thông minh, kết nối với MES; Chức năng cảnh báo dữ liệu thông minh;Hỗ trợ mô hình cơ sở dữ liệu tập trung |
|
| Kiểm soát & Nhận dạng |
操作 Hoạt động |
图形化编程,操作简单易学;多种算法可自由搭配组合;支持离线编程和离线调试;可自动生成统计报告 Lập trình đồ họa;đơn giản để vận hành; Nhiều thuật toán có thể được kết hợp tự do;Hỗ trợ lập trình trực tuyến & gỡ lỗi:Tự động tạo báo cáo SPC. |
|
|
Nhãn |
Điểm số Đánh dấu số |
Có thể chọn 3 điểm đánh dấu thường dùng hoặc nhiều điểm đánh dấu sử dụng 3 dấu hiệu có thể được chọn | |
|
识别速度 Nhận ra tốc độ |
0.5s/phần | ||
| 控制系统 控制器 | 电脑主机 Máy tính |
工业控制计算机,17 CPU,16G DDR bộ nhớ,2TB ổ cứng Máy tính công nghiệp 1 CPU, 1 CPU, 16G bộ nhớ, 2T ổ cứng |
|
|
显示 bơm |
22 inch LCD màn hình rộng 22 inch TFT |
||
|
其它参数 Các sản phẩm khác |
thiết bị ngoại hình kích thước Kích thước máy ((L × WxH) |
868×1055×1365mm | |
| trọng lượng | ~ 310kg | ||
|
nguồn điện Cung cấp điện |
交流220伏特±10%, tần số50/60Hz, công suất định giá600W AC220V±10%, một pha 50/60HZ, tiêu thụ điện 600W |
||
|
Sử dụng môi trường Việc làm |
温度10-40°C, độ ẩm30- 80%RH Nhiệt độ10-40°C, độ ẩm 30-80%RH |
||
