Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSL-S910
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 12800~17800
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 7 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 10 bộ/tháng
Nguồn cung cấp điện: |
220V±10%,50/60Hz,1.6KW |
Hệ điêu hanh: |
Windows 10 chuyên nghiệp |
Hiển thị: |
24"LED |
Máy ảnh: |
OCD tốc độ cao 12MP ((25MP tùy chọn) |
Kính kính: |
Ống kính viễn tâm |
Nguồn cung cấp điện: |
220V±10%,50/60Hz,1.6KW |
Hệ điêu hanh: |
Windows 10 chuyên nghiệp |
Hiển thị: |
24"LED |
Máy ảnh: |
OCD tốc độ cao 12MP ((25MP tùy chọn) |
Kính kính: |
Ống kính viễn tâm |

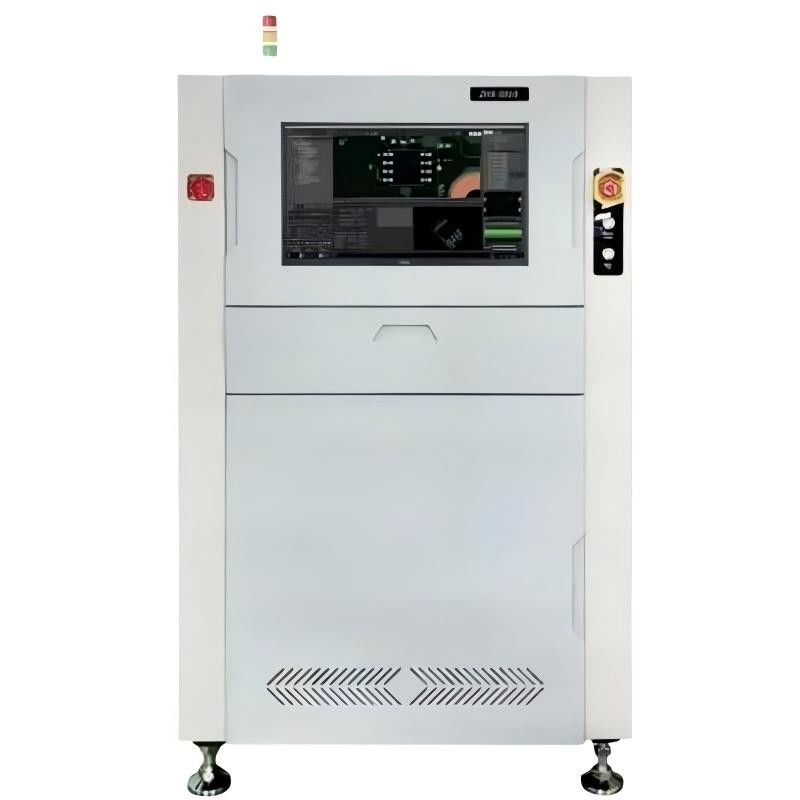

YSL-S910 Thiết bị kiểm tra quang học hoàn toàn tự động đơn / hai làn đường chính xác cao AOI trực tuyến
Đặc điểm
Một thuật toán nhận dạng và phát hiện thông minh, đạt được nhanh chóng
lập trình và phát hiện chính xác
Nền tảng điều khiển chính xác cao
Nền tảng chuyển động áp dụng hệ thống lái xe đôi, tốc độ cao, ổn định
Không có rung động, không có tiếng ồn.
Camera công nghiệp tốc độ cao
Hệ thống lưới cấu trúc đa dự án
Các N-bước pha chuyển đổi thuật toán dựa trên Moir é vằn có thể cung cấp
Mức độ micrometerChính xác phát hiện; Đầu nhiều lưới tùy chọn để dễ dàng
xử lý phản xạ và bóng
Công nghệ tái tạo đám mây điểm 3D độc đáo có thể cải thiện đáng kể độ chính xác phát hiện và abiity phát hiện, có thể bao phủ hiệu quả khu vực mù phát hiện 2D,2D là khó để phát hiện chân IC, khả năng nổi của các bộ phận có thể đạt 100% tỷ lệ phát hiện.
Dưới sự phối hợp sâu sắc của camera tốc độ cực cao 12MP cao độ phân giải COAXPRESS và một số bộ đơn vị chiếu kỹ thuật số 1080P,thông qua nguồn ánh sáng tòa tháp LED bốn màu đa giai đoạn RGBW,360° không chết góc chiếu kỹ thuật số và thu thập hình ảnh hiệu quả và hiệu ứng thực tế có thể đạt được.
Profilometry đo pha (PMP) dựa trên chiếu chuyển động sinusoidal bằng lưới cấu trúc,các hình ảnh nhiều lần bằng sự thay đổi pha rời rạc,để tính toán phân bố pha theo nhiều pha,các hình tam giác và như vậy để có được chính xác cao outine và khối lượng của đối tượng, để đạt được hiển thị hình ảnh 3D khớp với màu sắc thực sự
| 技术参数ECHNTôi...CAL PARAMETER | ||||
影像系统 Hệ thống thị giác | S910 | S920 |
D910 D920 | |
| 摄像头 Camera | Máy quay cao tốc CCD, 12 triệu điểm)) lựa chọn: 25 triệu điểm)) tốc độ cao OCD 12MP))) 25MP tùy chọn) | |||
| 镜头 Lens | 工业镜头 Ống kính telecentrice | |||
投影单元 Hệ thống chiếu | 4 hướng chiếu ánh sáng 4 lưới chiếu theo hướng | |||
| Nguồn ánh sáng | 环形RGBW四色LED光源 Nhẫn RGBWLEDLight | |||
| Độ phân giải quang học | 15μm ((có thể chọn12μm,10μm,8μm) | |||
| FOV | 60×45mm ((15μm)/48×36mm ((12μm) /40×30mm ((10μm) | |||
检测能力 Hiệu suấte | ||||
Phạm vi đo độ cao 3D Phạm vi đo chiều cao 3D | 标准精度下: - 2~20mm,高精度下: - 2~10mm | |||
Độ phân giải cao Độ phân giải chiều cao | 0.4μm | |||
Độ chính xác kiểm tra cao Độ chính xác chiều cao trên mục tiêu được chứng nhận | ±3μm | |||
| Lòng lặp và tái tạo GR&R | ≤ 10% | |||
XY định vị chính xác Độ chính xác vị trí chuyển động | 10μm | 5μm | 10μm 5μm | |
| 检测不良类型 nspectionLoại | 缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路, kích thước Nhầm, chuyển, nghiêng, đá mộ, bảng quảng cáo, đảo ngược, đảo ngược cực, sai. Hư hỏng, quá thấp, không đủ, ngắn, kích thước. | |||
板 补偿 PCB Warpage | ±5mm ((2%) | |||
设备参数 Các thông số máy | ||||
| 检测基板尺寸范围 Boardsize range | 双轨时:50×50?? 510×300mm ((Max:510×320mm cần ra khỏi nhà máy trước khi thông báo) 50 × 50 ≈ 510 ≈ 460 mm 单轨时:50×50510×560mm | |||
零件上下限高 Phân khánh bên trên/Bot | 40/40 mm | |||
Độ dày PCB Độ dày PCB | 0.5-5.0mm | |||
轨道高度 Chiều cao máy vận chuyển | 900±20mm | |||
尺寸 ((宽×深×高,高度不含三色报警灯) Kích thước (W × D * H, không bao gồm đèn tháp) | 1200×1280×1656mm | 1382×1389×1600mm | 1200×1520×1656mm | 1300×1632×1600mm |
| 驱动系统 Tài xế | 伺服电机 Động cơ phụ trợ | Máy điện trực tuyến Động cơ tuyến tính | 伺服电机 Động cơ phụ trợ | Máy điện trực tuyến Động cơ tuyến tính |
trọng lượng Trọng lượng | ~ 700kg | ~ 900kg | ~950kg | ~1150kg |
nguồn điện Nguồn cung cấp điện | 220V±10%,50/60Hz,1.6KW | 220V±10%,50/60Hz,2.5KW | ||
气源 Cung cấp không khí | 0.5mpa,40cm3/min | |||
Hệ điều hành Hệ thống vận hành | Windows 10 Pro | |||
chủ机参数 Các thông số PC | CPU:Intel I9, RAM:128G,HDD:1TB S SD + 4TB doanh nghiệp级HDD,GPU:RTX3060 ((12G显存) Intel 9 CPU,Memory:128G,Hard disk 1TB SSD + 4TB Enterprise-dass HDD,GPU:RTX3060 ((12GMemory) | |||
| 显示器 Hiển thị | 24"LED | |||
| 界面显示 Kết quả | 2D/3D真彩图 2D / 3D màu thật | |||
