Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSVC-600
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 38000 USD
chi tiết đóng gói: gói gỗ
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: D/P, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 100
Khu vực làm việc: |
350 x350 mm (kích thước lớn có thể tùy chỉnh) |
Độ dày PCB: |
0,3 ~ 3,5mm |
tham số hộp: |
3HP-5HP |
Thương hiệu chuyển đổi cảm biến: |
Panasonic Nhật Bản |
Thương hiệu động cơ servo: |
Panasonic Nhật Bản |
Thương hiệu vít: |
Đài Loan TBI lớp mài |
Trọng lượng máy: |
840kg |
Cách tử bảo mật: |
Đài Loan |
Khí nén: |
0,4-0,6 MPa (với bộ lọc) |
Khu vực làm việc: |
350 x350 mm (kích thước lớn có thể tùy chỉnh) |
Độ dày PCB: |
0,3 ~ 3,5mm |
tham số hộp: |
3HP-5HP |
Thương hiệu chuyển đổi cảm biến: |
Panasonic Nhật Bản |
Thương hiệu động cơ servo: |
Panasonic Nhật Bản |
Thương hiệu vít: |
Đài Loan TBI lớp mài |
Trọng lượng máy: |
840kg |
Cách tử bảo mật: |
Đài Loan |
Khí nén: |
0,4-0,6 MPa (với bộ lọc) |

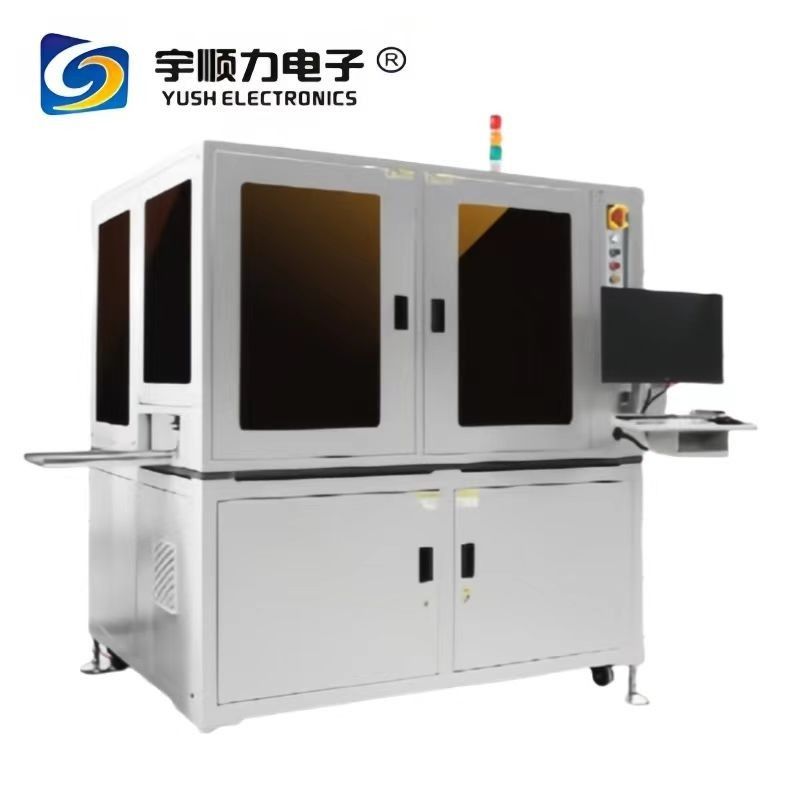

YSVC-600 (máy cắt lớp PCB router chính xác bốn trục)
Mô tả:
|
Kích thước làm việc |
Khu vực làm việc |
350 X350 mm (Có thể tùy chỉnh kích thước lớn) |
|
Độ dày PCB |
0.3~3.5mm |
|
|
Thương hiệu phần cứng |
Phương pháp thu gom chất thải |
Hộp thu bụi |
|
Phương pháp thu thập bụi |
Không khí trên hoặc dưới |
|
|
Thu thập bụi |
Lòng chân không trên 2HP-3HP/Lòng chân không dưới |
|
|
Các thông số hộp |
3HP-5HP |
|
|
Nhãn hiệu chuyển đổi cảm biến |
Panasonic Nhật Bản |
|
|
Thương hiệu động cơ servo |
Panasonic Nhật Bản |
|
|
Thương hiệu súng gió ion điện tĩnh |
Đài Loan |
|
|
Nhãn hiệu hướng dẫn |
PMI Đài Loan |
|
|
Nhãn hiệu vít |
Đơn vị nghiền TBI của Đài Loan |
|
|
Thương hiệu máy ảnh CCD |
Đức BASLER |
|
|
Nhãn hiệu trục |
Nhật Bản NAKANISHI |
|
|
Thương hiệu máy tính máy chủ |
Host thương hiệu ASUS |
|
|
Trọng lượng máy |
840kg |
|
|
Cánh lưới an ninh |
Đài Loan |
|
|
Điện |
Nguồn cung cấp điện |
AC220/380V50/60HZ ba pha |
|
Không khí nén |
0.4-0.6 MPA (với bộ lọc) |
|
|
Hoạt động |
Tiếng Trung/Tiếng Anh tùy chọn |
|
|
Hệ thống |
||
|
Phương pháp điều khiển phần mềm |
PC+ Hệ thống điều khiển công nghiệp |
|
|
Phương pháp lập trình |
Lập trình máy tính, quét và chỉnh sửa chương trình AOI nhanh hơn và chính xác hơn |
|
|
Đèn cảnh báo |
báo động âm thanh và ánh sáng ba màu (làm việc bình thường, chờ thử nghiệm, báo động lỗi) |
|
|
Với báo lỗi: không ổn định áp suất không khí, chặn, va chạm |
||
|
Sản xuất an toàn |
Sản xuất chế độ đặt hàng, bảo vệ mật khẩu bốn cấp (tự động, thủ công, bảo vệ cảm biến, vv) |
|
|
Các thông số kỹ thuật |
Chức năng thống kê |
Cả bảng bên trái và bên phải với chức năng thống kê |
|
Chức năng quản lý thông tin |
Hỗ trợ hệ thống thông tin MES để kết nối liền mạch thiết bị và quản lý thông tin, Open Ethernet Interface và hỗ trợ giao thức truyền thông mạng TCP / IP,và các phần mềm và chương trình liên quan cần thiết; Mở cổng hàm BAR CODE. |
|
|
X.Y, Z, axis drive |
Động cơ servo + vít, đường ray hướng dẫn |
|
|
Phương pháp đầu vào và đầu ra bàn làm việc |
Động cơ servo + vít, đường ray hướng dẫn |
|
|
Nhu cầu sản phẩm cắt |
Bàn làm việc bên trái và bên phải có thể tách các sản phẩm khác nhau cùng một lúc |
|
|
Yêu cầu về chiều cao cắt |
Bàn làm việc bên trái và bên phải có thể tách các chiều cao khác nhau và các sản phẩm cùng một lúc |
|
|
Yêu cầu xác định điểm MARK |
Các điểm MARK có hình dạng khác nhau có thể được xác định và các điểm MARK có thể được đặt tự do trước mỗi phân vùng. |
|
|
Yêu cầu khẩu độ đèn LED |
Độ sáng khẩu độ LED có thể được điều chỉnh trong phần mềm |
|
|
Máy ảnh |
Camera được điều khiển bởi phần mềm di chuyển lên và xuống |
|
|
Phương pháp định vị và điều chỉnh PCB |
Thiết bị thiết kế phổ quát, PIN định vị, thiết bị thiết kế công cụ |
|
|
Chiều kính cắt xay rung |
0.8-3.0mm |
|
|
Quản lý máy cắt xay |
Phần mềm có thể tự động điều chỉnh chiều cao theo độ dày của bảng PCB và độ dẻo dai của máy cắt để kéo dài tuổi thọ của máy cắt và phát hiện công cụ tiêu chuẩn. |
|
|
Gắn MES |
Chức năng cổng nối mở MES |
|
|
Quét mã vạch |
Open BAR CODE Scan Port Function |
|
|
Tốc độ cắt |
0-100mm/S có thể điều chỉnh mỗi giây |
|
|
Bàn làm việc |
hai bàn làm việc |
|
|
Chức năng cắt |
Có thể cắt thẳng, cong, hình L, hình U |
|
|
Vụ bắn rắc rối |
Phần mềm có thể phát hiện điểm hỏng, có khả năng phát hiện cổng I / O và có cảnh báo chi tiết |
|
|
Dịch vụ |
Bảo hành máy 15 tháng. Các điểm bán hàng sau của chúng tôi là Suzhou, Dongguan, Hoa Kỳ, Brazil, Anh, Pháp và Thổ Nhĩ Kỳ. Chào mừng bạn trở thành đại lý nước ngoài của chúng tôi. |
|
Thông số kỹ thuật cơ bản:
01. Tốc độ cắt X, Y: 0 ~ 100mm/s
02. Máy lặp lại chính xác: ± 0.01mm
03X, Y1, Y2, Z Phương pháp kiểm soát: IPC công nghiệp và PC
04. X, Y1, Y2, Z chế độ điều khiển: AC servo motor quang
05- Máy vận hành và lưu trữ dữ liệu: Hệ thống PC
06. Độ chính xác cắt: ± 0,05mm
07- Tốc độ quay của trục: tối đa 60000 vòng/phút
08. Điện áp máy chủ: 220V 1ψ 50 / 60HZ
09. Tăng áp suất không khí: trên 4,5kg/cm2
10. Năng lượng tiêu thụ: 1.8KVA
11Thu thập bụi: Thu thập bụi dưới (Tiêu chuẩn) hoặc Thu thập bụi trên
12. điện áp thu bụi: 220V (380V) 3ψ
13- Kích thước máy thu bụi trên: L650*W400*H1350mm
14- Kích thước máy thu bụi: L665*W635*H1650mm
Sự khác biệt mô hình:
|
Bàn làm việc |
Mô hình |
Thông số kỹ thuật |
Kích thước công việc |
Kích thước máy W.D.H. |
Trọng lượng ròng |
|
Bàn đôi |
YSVC-600-AS |
Loại tiêu chuẩn |
350*350mm |
1382*1056*1500mm |
840kg |
|
Bàn đôi |
YSVC-600AW |
Mở rộng |
500*500mm |
1682*1356*1500mm |
940kg |
