Thông tin chi tiết sản phẩm
Nguồn gốc: giang thư
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: F450
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 20000
chi tiết đóng gói: gói gỗ
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 BỘ MỖI THÁNG
Kích thước bảng tối đa: |
450mm x 350mm |
Kích thước bảng MIN: |
50mm x 50mm |
Độ dày PCB: |
0,4mm ~ 6 mm |
cong vênh: |
Tối đa. Pcb chéo 1% |
Trọng lượng tối đa trên bảng: |
6kg |
Bảng khoảng cách cạnh: |
Cấu hình thành 3 mm |
Khoảng cách tối đa: |
20 mm |
Tốc độ truyền: |
1500 mm/giây (tối đa) |
Kích thước bảng tối đa: |
450mm x 350mm |
Kích thước bảng MIN: |
50mm x 50mm |
Độ dày PCB: |
0,4mm ~ 6 mm |
cong vênh: |
Tối đa. Pcb chéo 1% |
Trọng lượng tối đa trên bảng: |
6kg |
Bảng khoảng cách cạnh: |
Cấu hình thành 3 mm |
Khoảng cách tối đa: |
20 mm |
Tốc độ truyền: |
1500 mm/giây (tối đa) |

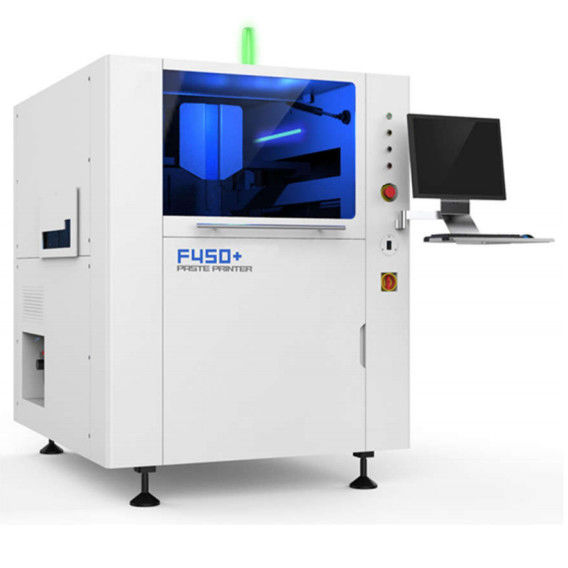

Máy in stencil chính xác cao F450
Mô tả:
|
Các thông số F450+TM
|
|
|
Các thông số PCB
|
|
|
Kích thước bảng tối đa
|
450mm x 350mm
|
|
Kích thước bảng tối thiểu
|
50mm x 50mm
|
|
Độ dày PCB
|
0.4mm~6mm
|
|
Warpage
|
Tối đa đường chéo PCB 1%
|
|
Trọng lượng cao nhất của bảng
|
6kg
|
|
Khoảng cách cạnh bảng
|
cấu hình đến 3mm
|
|
Khoảng cách đáy tối đa
|
20mm
|
|
Tốc độ truyền
|
1500mm/s (tối đa)
|
|
Chiều cao truyền đến
đất
|
900±40mm
|
|
Hướng truyền
|
Bên trái, bên phải, bên trái, bên trái, bên phải.
|
|
Phương pháp truyền
|
Đường sắt truyền tải một giai đoạn
|
|
Phương pháp thu thập PCB
|
Phần mềm có thể thay đổi áp suất bên đàn hồi ((Tự chọn:
đa điểm trên đáy hoặc chân không một phần hoặc chân không hoàn toàn).
|
|
Hỗ trợ hội đồng quản trị
phương pháp
|
Chân ngón tay từ tính, khối đường viền, vật cố định đặc biệt cho đồ đạc
|
|
Các thông số in
|
|
|
Đầu in
|
Hai động cơ truyền động thẳng độc lập
|
|
Kích thước khung mẫu
|
370mm x 470mm ((470 đặt bên trái / bên phải) ~ 737 mm x 737 mm
|
|
Khu vực in tối đa
|
450mm x 350mm
|
|
Loại máy quét
|
Máy quét stencil/rubber scraper (đường 45°/55°/60° chọn)
theo công nghệ in)
|
|
Chế độ in
|
in một hoặc hai máy đánh dấu
|
|
Chiều dài tháo khuôn
|
0.02 mm đến 12 mm
|
|
Tốc độ in
|
6 mm/s đến 200 mm/s
|
|
Áp suất in
|
0.5kg đến 10Kg
|
|
Di chuyển in
|
± 250 mm (từ trung tâm)
|
|
Các thông số hình ảnh
|
|
|
Trường nhìn (FOV)
|
6.4mm x 4.8mm
|
|
Bàn điều chỉnh
diện tích
|
X,Y:±7.0mm θ:±2.0°
|
|
Loại điểm tham chiếu
|
Điểm tham chiếu tiêu chuẩn (xem tiêu chuẩn SMEMA),
Pad/hole
|
|
Hệ thống camera
|
Máy ảnh cá nhân, hình ảnh hình ảnh cá nhân lên / xuống
hệ thống, vị trí phù hợp hình học
|
|
Các thông số hiệu suất
|
|
|
Sự sắp xếp hình ảnh
độ chính xác lặp đi lặp lại
|
± 12,5μ ((± 0,0005") @6 σ,Cpk≥2.0
|
|
In lặp lại
độ chính xác
|
±25μ(±0,001") @6 σ,Cpk ≥ 2.0
|
|
Thời gian chu kỳ
|
Ít hơn 7,5s
|
|
Thay thế thời gian dòng
|
Ít hơn 5 phút.
|
|
Thiết bị
|
|
|
Sức mạnh
|
AC220V±10%,50/60HZ,15A
|
|
Không khí nén
|
4~6kg/cm2, 10,0 ống
|
|
Hệ thống vận hành
|
Windows XP
|
|
Kích thước thiết bị
|
1140mm(L) x 1400mm(W) x 1480mm(H)
độ cao ánh sáng màn hình và ba màu)
|
|
Trọng lượng thiết bị
|
Khoảng 1000kg
|
Tính năng:
1Hệ thống camera CCD ổn định cao
Nguồn ánh sáng bốn chiều điều chỉnh, với ánh sáng đồng đều và bộ sưu tập hình ảnh hoàn hảo, làm cho các loại điểm Mark có thể là một nhận dạng rất tốt ((bao gồm cả điểm Mark gồ ghề),để đáp ứng các loại thiếc, vàng, phun thiếc, FPC, và các loại khác của các màu sắc khác nhau của PCB.
2Hệ thống làm sạch stencil hiệu quả cao
Hệ thống lau mới đảm bảo tiếp xúc hoàn toàn với stencil, và sự hút chân không tăng lên đảm bảo rằng mảng đệm hàn còn lại trong lưới được loại bỏ hiệu quả,và chức năng làm sạch tự động hiệu quả đạt được.
3Hệ thống định vị PCB đơn giản và đáng tin cậy
Độ dày bảng PCB thích nghi, áp suất bên linh hoạt có thể điều chỉnh bằng phần mềm và thiết bị hỗ trợ từ tính,
4. Hệ thống cào thông minh
Điều khiển động cơ bước trực tiếp có thể lập trình và độc lập, hệ thống điều khiển áp suất chính xác.
