Thông tin chi tiết sản phẩm
Nguồn gốc: Giang Tô
Hàng hiệu: yushunli
Chứng nhận: CE
Số mô hình: YSVC-650
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD1000~35000
chi tiết đóng gói: trường hợp gỗ dán
Thời gian giao hàng: 5 - 7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 100 bộ / tháng
Thể loại: |
Đứng một mình |
Pogram: |
Phần mềm xử lý hình ảnh |
Vôn: |
220V 50HZ 1ψ |
Sức mạnh: |
1500W |
Thể loại: |
Đứng một mình |
Pogram: |
Phần mềm xử lý hình ảnh |
Vôn: |
220V 50HZ 1ψ |
Sức mạnh: |
1500W |

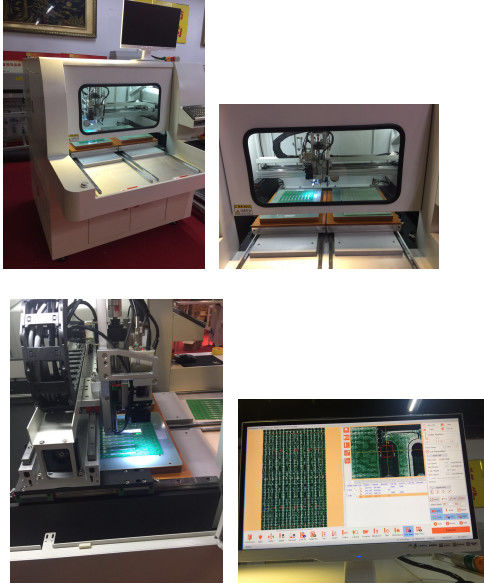

Bộ định tuyến PCB độc lập chính xác Camera Witha CCD và phần mềm xử lý hình ảnh tinh vi
Máy bóc tách bộ định tuyến PCB YSVC-650
Dòng YSVC-650 A / YSVC-650B là bộ định tuyến PCB độc lập nhanh chóng và chính xác với camera CCD và phần mềm xử lý hình ảnh tinh vi.
A: Giải pháp cho quá trình khử căng thẳng thấp
Bộ định tuyến tốc độ cao bit cắt chính xác các PCB đông dân cư mà không làm căng các bo mạch.Các đường cắt có thể được đặt gần 0,5mm cho một thành phần.
B:Phần mềm xử lý hình ảnh nâng cao cung cấp thao tác trỏ và nhấp để lập trình đường dẫn bộ định tuyến.
Máy ảnh CCD ghi lại hình ảnh của PCB và dễ dàng lập trình các đường cắt nhờ thao tác Point-and -Click đơn giản dựa trên Windows trên màn hình máy tính.Thời gian được giảm thiểu và lập trình được đơn giản hóa bởi phần mềm này.
C: Tự động căn chỉnh bù trừ bằng CCD Camera.
CCD Camera đọc các dấu fiducial trên PCB và bù cho phương sai về vị trí tương đối của các đường cắt.
D: Tuổi thọ bit của bộ định tuyến mở rộng.
Điều chỉnh độ sâu 5 giai đoạn tự động kéo dài tuổi thọ bit và giảm thời gian và chi phí thay thế.
E: Robot XY tốc độ cao và động cơ Servo trục Z
Giảm thời gian xử lý và cải thiện năng suất.
F: Dấu chân Samll
Thông số kỹ thuật:
| YSVC-650 A | YSVC-650 B | YSVC-650C | |
| Kiểu | Đứng một mình | ||
| Pogram | Phần mềm xử lý hình ảnh | ||
| Khu vực định tuyến | 300 x 350 mm | 300 x 450 mm | 500 x450mm |
| Độ dày PCB tối đa (Tiêu chuẩn) | 2mm | ||
| Đặt lịch thi đấu | 2 trạm | ||
| Giao diện Người-Máy | Màn hình công nghiệp màn hình cảm ứng + Bàn phím + Chuột | ||
| Tải / dỡ PCB | Tự động | ||
| Độ dày PCB tối đa (Tùy chọn) | 6mm | ||
| Vật liệu PCB | Thủy tinh Epoxy, CEM1, CEM3, FR4, v.v. | ||
| Đường kính bit của bộ định tuyến | 0,8 ~ 3,0mm | ||
| Độ lặp lại | ± 0,01mm | ||
| Động cơ trục chính | Tối đa 60.000 vòng / phút | ||
| Cửa | Tự động | ||
| Công suất điện | 3 pha AC 380V 50hz | ||
| Pbệnh tật | 0,5 MPa | ||
| Kích thước bộ định tuyến (mm) | 1300 * 1100 * 1500mm | 1300 * 1350 * 1500mm | 1500 * 1350 * 1500mm |
| Cân nặng | 800kg | 850kg | 900kg |
| Dust Collector Model | VF-30N | ||
| Kiểu | Ngoại tuyến | ||
| Phiên bản phần mềm | Cơ bản / Chuyên nghiệp / Tùy chỉnh | ||
| Chức năng cắt | Tuyến tính, Hình tròn, Đường cong chữ U, Vòng cung, Đường cong chữ L | ||
| Vhệ thống isual | Hệ thống định vị tự động trực quan | ||
| Độ chính xác cắt | ± 0,01mm | ||
| Chế độ truyền động trục X, Y, Z | AC Động cơ servo | ||
| Tốc độ cắt trục X, Y | 0-100 mm / s | ||
| Osự chờ đợi và dữ liệu | Hệ thống PC | ||
| Giao diện hoạt động | Windows 7 | ||
| Voltage | 220 V 50HZ 1ψ | ||
| Pchủ nợ | 1500W | ||
| Điện áp hút bụi | 380V 50HZ 3ψ | ||
| Máy hút bụi Quyền lực | 2200w | ||
| Phương pháp thu gom bụi | Xuống bụi bặm- người sưu tầm (tiêu chuẩn) hoặc LÊN bụi bặm-sưu tầmhoặc (tùy chọn) | ||
Đặc trưng:
YSVC-650 series là PCB tự động căn chỉnh trực quan bộ định tuyến máy, được trang bị thiết bị hiệu chỉnh tầm nhìn CCD tốc độ cao, đặc biệt cho PCB chính xác và dung lượng cao bảng định tuyếnhoạt động, phù hợp với điện thoại di động, GPS, PDA và MODULE và các loại nhỏ khác. PCB được chia thành các bảng.Sử dụng trục chính xác NAKANISHI Nhật Bản ( Avâng có thể be lựa chọn theo yêu cầu của khách hàng Đức KAVO trục chính Vân vân), Không có cắt giảm căng thẳng, Cạnh bảng sau khi cắt là trơn tru, với độ chính xác cao.
A Chọn đơn hàng phương pháp để đạt được cắt tự động
1. Quá trình cắt được kết hợp với mô hình sản xuất và số lượng, theo kế hoạch PMC sản xuất;
2. Để tránh sự xuất hiện của sản xuất tiên tiến và năng lực sản xuất không rõ ràng;
3. Để tránh sửa đổi trong quá trình phi sản xuất;
4. Để đạt được sự tách biệt giữa con người và máy móc.
B. Mã hai chiều tự động lấy chương trình.
1. Tthông qua quy tắc của một mã hai chiều có thể được chuyển trực tiếp vào chương trình, thuận tiện, đơn giản, không có lỗi;
2. Sản phẩm chuyển đổi thông minh.
C. Chức năng quét CCD.
1. Chức năng quét toàn bảng PCBA hàng đầu trong ngành;
2. Giảm thời gian lập trình, cắt đường dẫn hiển thị thời gian thực, dễ dàng sửa đổi đơn giản.
D. Hệ thống công nghiệp 4.0-MES
1. Dữ liệu máy chủ được lấy tự động;
2. tải lên dữ liệu máy và sản xuất dữ liệu;
3. Thời gian thực phát hiện trạng thái thiết bị
