Thông tin chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: YUSHUNLI
Chứng nhận: CE
Số mô hình: YSVC-450
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD1000~40000
chi tiết đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 5 - 7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 200 bộ / tháng
Kích thước cắt hợp lệ: |
350 * 350 mm |
Độ dày PCB: |
0,4-6,0mm |
Áp suất không khí: |
0,5Mpa |
Cắt nhanh: |
1 ~ 100mm / s (điều chỉnh) |
Vôn: |
AC220V 50 / 60HZ 1ø |
Vật liệu PCB (Nhựa): |
FR4, CEM1, CEM3 |
Con quay: |
Trục chính KAVO hoặc NSK Nhật Bản |
Loại làm mát: |
Nén khí |
Kích thước cắt hợp lệ: |
350 * 350 mm |
Độ dày PCB: |
0,4-6,0mm |
Áp suất không khí: |
0,5Mpa |
Cắt nhanh: |
1 ~ 100mm / s (điều chỉnh) |
Vôn: |
AC220V 50 / 60HZ 1ø |
Vật liệu PCB (Nhựa): |
FR4, CEM1, CEM3 |
Con quay: |
Trục chính KAVO hoặc NSK Nhật Bản |
Loại làm mát: |
Nén khí |

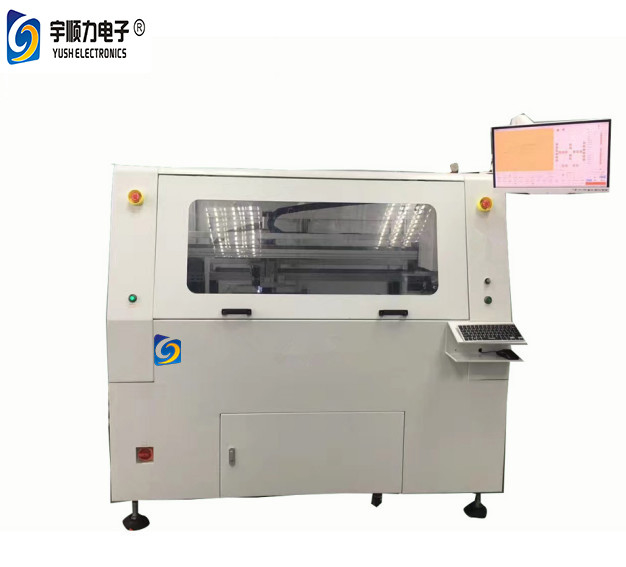

0,4-6,0mm Bộ định tuyến tự động bóc tách PCB YSVC-450 cho FR4, CEM1, CEM3
TÍNH NĂNG, ĐẶC ĐIỂM:
• Máy phân tách PCB tự động trong dòng có thể tải, cắt, dỡ hàng tự động, đáp ứng nhu cầu của nhà máy tự động.
• Nó có thể điều chỉnh độ rộng và nhận bảng PC tự động.Trong khi đó, nó có thể xác định bảng PCB thành phẩm và chất thải tự động sau khi cắt, tiết kiệm chi phí lao động.
• Trang bị CCD tốc độ cao với hệ thống điều chỉnh tầm nhìn tự động tại nơi đặt, cải thiện đáng kể độ chính xác của quá trình cắt và hiệu quả vận hành.
• Sử dụng trục chính tốc độ cao để cắt PCB, ít căng thẳng cắt hơn, độ chính xác cao và áp dụng cho mọi dạng PCB.
• Chuyển động bàn kép có thể thực hiện cắt và đặt PCB cùng một lúc, nâng cao hiệu quả hoạt động.
Thuận lợi:
1. Sử dụng thiết bị trượt kép vào vị trí, giảm thời gian chờ cắt, tăng năng lực sản xuất.
2. Tránh lật nhân tạo gây ra bởi sự nứt vỡ của thiếc và hư hỏng một phần và các vấn đề khác.
3. Tránh sử dụng cùn hoặc gấp, được tạo ra bởi ứng suất cơ học.
4. Thích hợp cho cung cấp tấm hoàn thiện và đường cắt.
5. Thích hợp cho các mảnh nhỏ của lần cắt cuối cùng, tấm đế của điện thoại di động, PDA, thẻ giao diện PC, v.v.
Tầm nhìn hoạt động:
• Các trang điều hành cửa sổ dạng sơ đồ, dễ học và vận hành.
• Trực tiếp chỉnh sửa chương trình cắt trên màn hình.
Thiết lập hệ thống:
• Cung cấp bản sửa đổi tinh chỉnh bằng máy vẽ sơ đồ.
• Đặt các thông số liên quan của quá trình cắt.
Chương trình bảo trì:
• Cung cấp máy vẽ sơ đồ hiệu chỉnh tinh chỉnh y.
• Môi trường hoạt động của Windows: Dễ học và vận hành.
ỨNG DỤNG:
• Bộ phân tách PCB tự động trong dòng có thể tự động tải, cắt, nhận dạng, dỡ hàng, phù hợp với hoạt động tiết kiệm chi phí lao động.
• Trang bị CCD tốc độ cao với khả năng bù trừ tầm nhìn tự động tại nơi đặt, đặc biệt cho độ chính xác cao và sản xuất quy trình cắt PCB.
• Áp dụng cho PCB được kết nối nhỏ, chẳng hạn như điện thoại di động, máy ảnh kỹ thuật số, GPS và MODULE, xử lý cắt.
• Kích thước mở rộng áp dụng cho những PCB lớn của TV kỹ thuật số, máy tính lớn PCB, máy trạm và quy trình cắt servo.
• Đồ gá tiêu chuẩn hoặc đồ gá chuyên dụng, để hỗ trợ cắt PCB để tăng sản lượng, là tùy chọn.
• Đặt các bộ phận làm việc trên bàn kép để giảm thời gian chờ đợi và tăng sản lượng.
• Bạn có thể sử dụng nhiều chương trình khác nhau để nhận bo mạch PC để đạt được tự động hóa hoàn toàn, tiết kiệm chi phí lao động.
THÔNG SỐ KỸ THUẬT:
| MẶT HÀNG | THÔNG SỐ KỸ THUẬT |
| CON QUAY | Trục xoay KAVO Hoặc NSK Nhật Bản. |
| CCD | Máy ảnh công nghiệp dòng 520 của Sony |
| Kích thước cắt hợp lệ | 350 * 350 mm; |
| Độ dày PCB | 0,4-6,0mm; |
| Chiều cao truyền tải | 900 ± 50mm |
| Hướng truyền | Trái -> Phải |
| Tốc độ truyền | 1500mm / s (tối đa) / có thể điều chỉnh |
| Loại đĩa cho ăn | Đường ray hướng dẫn giao thông loại đoạn |
| Điều chỉnh chiều rộng đường ray | Tự động |
| Tín hiệu giao tiếp của máy tính trên và dưới | SMEMA |
| Định vị PCB | Kẹp ray dẫn hướng trên và dưới |
|
Hệ thống lấy hàng |
Hệ thống kẹp quay 360 °;Tối đa 2 nhóm vòi hút chân không, tối đa 4 nhóm đơn vị vận chuyển dây đai / bảng điều khiển theo lô ESD |
| Loại làm mát | Nén khí |
| Giám sát ESD | VÂNG |
| Thay đổi công cụ tự động | VÂNG |
| Cắt phản hồi căng thẳng | VÂNG |
| Loại tấm | Vận chuyển dây đai ESD / đơn vị chuyển tiếp bảng điều khiển theo lô |
| Lập trình thủ tục | Chương trình nhập / chỉnh sửa bản vẽ GERBER thông qua hệ thống trực quan |
| Vật liệu PCB (Nhựa) | FR4, CEM1, CEM3, v.v. |
| Đường kính bit tuyến | φ0.8, φ1.0, φ1.2, φ1.5, φ2.0 |
| Điều khiển trục X, Y, Z | AC Servo |
| Phương thức tải | Theo dõi giao hàng |
| Phương pháp dỡ hàng | Theo dõi Phân phối hoặc Phân phối Phân phối |
| Phương thức chuyển khoản | Hấp phụ vòi phun chân không |
| Hướng di chuyển | Trái → Phải / Phải → Trái |
| Chức năng cắt | Chênh lệch thành đường thẳng, hình tròn và cung tròn |
| Bảng quy trình |
Bàn kép |
