Thông tin chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: YUSH
Chứng nhận: CE ISO
Số mô hình: YS-SL6060
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD1000~80000
chi tiết đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 80 bộ / tháng
Màu máy: |
Màu trắng kem |
Tổng khối lượng: |
Khoảng 1500kg |
Kích thước: |
L1680 * W1500 * H1630mm |
Nền tảng: |
Cơ sở đá granit, với độ ổn định và độ tin cậy cao |
Tổng công suất: |
Rated :2KW. Đánh giá: 2KW. Peak 6KW. Đỉnh 6KW. |
Độ chính xác định vị nền tảng: |
± 3μm |
Nền tảng lặp lại: |
± 1.5μm |
Vận tốc nền tảng: |
≤300mm / S |
Phạm vi cắt: |
X 600mm * Y 600MM |
Độ dày cắt: |
≤0,5mm (giá trị tham chiếu) |
Đường kính tiêu điểm: |
25-30μm |
Màu máy: |
Màu trắng kem |
Tổng khối lượng: |
Khoảng 1500kg |
Kích thước: |
L1680 * W1500 * H1630mm |
Nền tảng: |
Cơ sở đá granit, với độ ổn định và độ tin cậy cao |
Tổng công suất: |
Rated :2KW. Đánh giá: 2KW. Peak 6KW. Đỉnh 6KW. |
Độ chính xác định vị nền tảng: |
± 3μm |
Nền tảng lặp lại: |
± 1.5μm |
Vận tốc nền tảng: |
≤300mm / S |
Phạm vi cắt: |
X 600mm * Y 600MM |
Độ dày cắt: |
≤0,5mm (giá trị tham chiếu) |
Đường kính tiêu điểm: |
25-30μm |

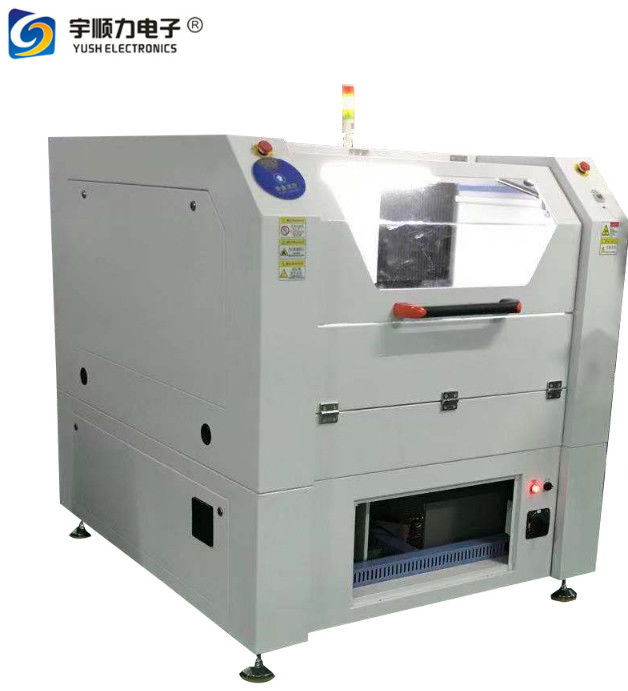

Máy cắt laser 10w Tấm kim loại Stencil Máy cắt laser Thiết bị cắt Smt
1. cấu trúc thu gom chất thải độc đáo
Dựa trên thiết kế cấu trúc mới, YS-SL6060 sử dụng hệ thống thu gom chất thải và khói sáng tạo, giúp giải phóng hoàn toàn khách hàng khỏi các "tác nhân gây ổn định thiết bị" như phoi, xỉ, bụi sắt, v.v.Nó cải thiện đáng kể tuổi thọ và độ ổn định của thiết bị.
2. Laser sợi quang công suất cao
YS-SL6060 là tia laser sợi quang công suất cao thể rắn được bơm chất bán dẫn với công nghệ tiên tiến.Tăng hiệu quả cắt cũng làm tăng đáng kể các loại sản phẩm Gia công được.Dễ dàng xử lý cả các tấm kim loại thông thường và các bộ phận chính xác với độ dày nhất định.
3.Cung cấp cho người dùng các giải pháp quy trình chuyên biệt
Thiết kế cố định chuyên nghiệp, có thể thích ứng với nhiều loại kích thước, hình dạng của vật liệu, để mỗi phút sản xuất đều thuộc về cắt laser.Đây không chỉ là một thiết bị, mà còn là một bộ hệ thống quy trình thiết bị có thể tối ưu hóa quy trình của người dùng và phát huy hết giá trị tối đa của thiết bị.
Mô tả trang bị.
1. Tên máy: Máy cắt kim loại tấm bằng laser tốc độ cao.
2. Model: YS-SL6060.
3. Ứng dụng: Mẫu SMT, các bộ phận kim loại chính xác.
4. Thuộc tính thiết bị:
|
Màu máy |
màu trắng kem |
|
Tổng khối lượng |
Khoảng 1500kg. |
|
kích thước vật lý |
L1680 * W1500 * H1630mm |
|
Nền tảng |
Cơ sở đá granit, với độ ổn định và độ tin cậy cao. |
|
Tổng công suất |
Đánh giá: 2KW.Đỉnh 6KW. |
|
Yêu cầu hệ thống điện |
Cung cấp bộ điều chỉnh (AC 220V và 10KVA một pha), nhằm đảm bảo điện áp nguồn cung cấp cho thiết bị dao động không vượt quá ± 5%. |
|
Yêu cầu nối đất |
Cung cấp mặt đất độc lập và ổn định không có kẽ hở gây nhiễu.Đường đất là: 6MM² |
|
Những yêu cầu về môi trường |
Cung cấp oxy tinh khiết, hỗn hợp không dầu và khí và hơi nước, để tránh làm hỏng quang học.Đảm bảo rằng thiết bị sử dụng nhiệt độ phòng xung quanh 24-26 ℃ và độ ẩm tương đối dưới 60 ° sử dụng trong nhà.Môi trường trong lành. |
5. Thông số kỹ thuật.
|
Độ chính xác định vị nền tảng |
± 3μm |
|
Nền tảng lặp lại |
± 1.5μm |
|
Tốc độ nền tảng |
≤300mm / S |
|
Sự thay đổi phụ của phát hiện vị trí |
0,1μm |
|
Phạm vi cắt |
X 600mm * Y 600MM |
|
Kích thước bàn |
X 620mm * Y 620MM |
|
Độ dày cắt |
≤0,5mm (giá trị tham chiếu) |
|
Đường kính tiêu điểm |
25-30μm |
|
Hiệu quả cắt tốt nhất |
Lên đến 9400 Khẩu độ tổng hợp / giờ, khẩu độ tiêu chuẩn 13000-14000 / giờ (với đường kính ngày tròn tiêu chuẩn 0,3mm).Phạm vi là thép ít hơn 0,15mm). |
6. Đặc điểm kỹ thuật cấu hình.
|
Nguồn sáng laser Thông số kỹ thuật |
|
|
Công suất laser |
10W |
|
Bước sóng |
1070 mm |
|
Trọng lượng laser |
Khoảng 20kg |
|
Hệ thống phân phối tia |
|
|
Chống bụi |
Phủ bụi |
|
Hệ thống điều khiển và truyền động |
|
|
Điều khiển |
PC-BASE CNC AC Servo điều khiển |
|
Lái xe |
Động cơ tuyến tính truyền động |
|
Hướng dẫn |
Đường ray dẫn hướng tuyến tính chính xác |
|
Khác |
|
|
Mô-đun CCD |
CCD tiêu điểm lấp đầy lỗ, chức năng đèn CCD đồng trục. |
|
Bụi bặm |
Thu gom chất thải và không phát thải. |
|
Thổi |
Khí trợ lực thổi đồng trục. |
|
Vật cố định |
Kẹp khí nén |
Hệ thống phần mềm .
|
Hệ thống phần mềm |
YUSH Mark |
|
Ngôn ngữ |
Tiếng trung / tiếng anh |
|
Ứng dụng Môi trường |
Windows XP |
|
Định dạng tệp |
DXF, CNC |
|
Thực hiện giám sát |
Thời gian cắt, cắt số lỗ, khí phụ, cắt tình trạng. |
|
Các tính năng của phần mềm |
1. Hỗ trợ CNC trực tiếp mở tài liệu, tệp DXF, tệp Gerber và bản vẽ được chọn, xoay, phản chiếu và các hoạt động khác. 2. Hỗ trợ thiết lập các thông số cắt khác nhau cho các cơ sở dữ liệu khác nhau về độ dày thép 3. Hỗ trợ tối ưu hóa đường dẫn tài liệu. 4. hỗ trợ hồ sơ trường hợp cắt thành viên cắt tự động cho truy vấn. |
