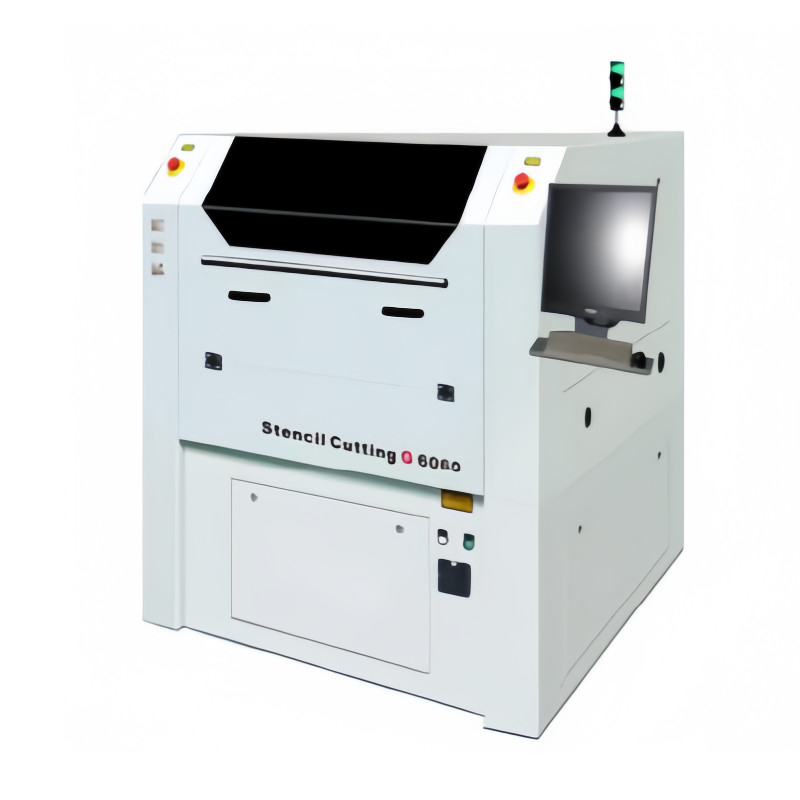

Máy cắt stencil laser SMT chính xác cao 1070nm

Name: Máy cắt stencil laser SMT chính xác cao 1070nm
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-7080
Price: 50,150.00 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Place of Origin: jiangsu

Hàng hiệu: Yushunli

Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Model Number: YS-7080

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: USD 10400~89900

chi tiết đóng gói: trường hợp ván ép

Delivery Time: 3 days to 7 days

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Khả năng cung cấp: 300 bộ/tháng

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                Máy cắt stencil laser 1070nm, Máy cắt stencil laser chính xác cao, Máy cắt stencil laser SMT


Công suất laser sợi IPG:	15000-30000 miếng đệm/giờ	Kích thước máy:	148018401500mm
Trọng lượng máy:	2600kg	AC220V/3KW:	AC220V/3KW
Chiều dài sóng laser:	1070nm

Công suất laser sợi IPG:	15000-30000 miếng đệm/giờ
Kích thước máy:	148018401500mm
Trọng lượng máy:	2600kg
AC220V/3KW:	AC220V/3KW
Chiều dài sóng laser:	1070nm

Máy cắt stencil laser SMT chính xác cao 1070nm

Khả năng cạnh tranh

1.Thường xuyên đổi mới và tiến bộ với thời gian để đảm bảo rằng hiệu suất của máy móc của chúng tôi là ở mức cao nhất trong ngành;

2Thiết kế hoạt động thân thiện với người dùng, hoạt động đơn giản và thuận tiện và yêu cầu thấp đối với các nhà điều hành;

3.Nhóm chuyên nghiệp đã nghiên cứu trong nhiều năm, với hoạt động ổn định và đáng tin cậy và tương thích phần mềm cao.

4.Giá cả là mở và minh bạch, và hiệu suất chi phí cao.

Giới thiệu công ty

YUSH Electronic Technology Co.,Ltdlà một công ty chuyên sản xuất máy cắt laser chính xác cao, chúng tôi có một đội ngũ kỹ thuật tuyệt vời,có nhiều năm kinh nghiệm trong ứng dụng laser. Phần mềm của chúng tôi được tự phát triển, để đảm bảo chúng tôi có thể cung cấp các sản phẩm và dịch vụ đẳng cấp thế giới!!Các mẫu máy đại diện chính là: máy cắt mẫu laser SMT, máy cắt mẫu gantry, thiết bị laser LDS. Công ty thực hiện nguyên tắc của khách hàng đầu tiên,Tiến lên với thời đại và tích cực đổi mớiYêu cầu của khách hàng luôn luôn là đầu tiên,Thường xuyên đổi mới để thích nghi với thị trường,Đảm bảo rằng mọi khách hàng chọn chúng tôi luôn luôn tận hưởng các dịch vụ ứng dụng laser đẳng cấp thế giới.Thiết bị của chúng tôi có một loạt các xử lý và sản xuất . Có thể cắt chính xác cao cho thép không gỉ, tấm thép silicon, tấm thép silicon, hợp kim titan, đồng, nhôm, gốm sứ, vv.Đảm bảo khách hàng của chúng tôi có khả năng phục hồi và cạnh tranh mạnh mẽ trên thị trường trong một thời gian dài.

Có thể cắt chính xác cao cho thép không gỉ, thép carbon, tấm kẽm, tấm thép silicon, tấm thép silicon, hợp kim titan, đồng, đồng, nhôm, gốm sứ, vv

SMT Sản phẩm cắt bằng laserANE: Thông số kỹ thuật và tham số.

Mô hình	YS-G7080
Công suất laser sợi IPG	200w
Tốc độ cắt	15000-30000 miếng đệm/giờ
Khu vực cắt	700*800mm
Độ dày cắt	200w≤1mm
Độ chính xác cắt	±0,005mm
Khả năng lặp lại	±0,002mm
Phần mềm điều hành	HK Studio
Định dạng dữ liệu	DXF/PLT/CNC/LMD ect.
Kích thước máy	148018401500mm
Trọng lượng máy	2600kg
Năng lượng đầu vào	AC220V/3KW
Khí phụ trợ	Oxy/không khí nén
Áp suất khí	Oxy 1.0Mpa/không khí nén 1.6Mpa
Nhiệt độ	22±2°C
Độ ẩm	< 60%
Độ dài sóng laser	1070nm
Chất lượng chùm	M2<1.1
Tốc độ cắt	2G

Lưu ý:Lực laser mô hình trên có thể được đặt hàng theo nhu cầu của khách hàng.

Phụ kiện máy:

1) Ventilator ống xả - 750W

2) Bảng SS kéo dài Thiết bị - Sản xuất bởi Latech. 3) Stabilizer - 5KVA - 200 V

Điểm chùm tia laser tiêu chuẩn là 0,03 mm,và nó cắt khẩu độ tối thiểu là 0,03mm.(0,018mm cho tùy chọn bây giờ) Kích thước tấm lỏng tối đa (Clamping X) - 780mm

Bộ cố định tự động chạy bằng servo - Vâng

Tuổi thọ của laser sợi IPG: hơn 100000 giờ.

cắt lưới thép SMT

Máy cắt stencil laser SMT chính xác cao 1070nm 0

Tắt stencil SMT thông thường, dựa trên độ chính xác cao, tốc độ cắt cao và

ổn định cao, loạt G6060 có thể đạt được 15000 lỗ mỗi giờ dưới tiền đề

đảm bảo chất lượng cắt.

Đặt IC SMT

Máy cắt stencil laser SMT chính xác cao 1070nm 1

Phần IC của cắt SMT thông thường được phóng to 100 lần, chủ yếu là

phản ánh hiệu suất của máy cắt cung và đường thẳng.

Dấu hình tròn

Biểu đồ hiệu ứng cắt của điểm Mark tròn sau khi khuếch đại một trăm

thời gian chủ yếu phản ánh khả năng của máy để đạt được điểm Mark.

Công nghệ vi lỗ

Máy cắt stencil laser SMT chính xác cao 1070nm 3

Các công nghệ lỗ vi mô là để nhanh chóng đâm 0.02-0.06mm lỗ rất nhỏ trên

lưới thép, và tốc độ đâm có thể đạt 80.000 lỗ mỗi giờ (khoảng

50, 000-100,000 vi lỗ hổng trong khu vực hình ảnh), chủ yếu được sử dụng trong

ngành công nghiệp xử lý màn hình.

Cắt chính xác

Máy cắt stencil laser SMT chính xác cao 1070nm 4

Cắt tấm thép chính xác cao, độ dày tấm thép 0,08mm, chiều rộng đường dây

có thể thấy trong bản vẽ là khoảng 0,1mm, trong độ dày mỏng như vậy, cắt

lỗ chặt chẽ và tấm thép không bị biến dạng, chủ yếu phản ánh máy

cao độ chính xác và ổn định.

Cắt chính xác

Máy cắt stencil laser SMT chính xác cao 1070nm 5

Tắt chính xác các tấm thép với độ dày 0,1 mm, chiều rộng và khoảng cách

của các dải giữa là 0,05mm, mà cũng đảm bảo rằng biến dạng nhiệt

của lưới trung gian nằm trong phạm vi yêu cầu.

Cắt chính xác

Máy cắt stencil laser SMT chính xác cao 1070nm 6

Vòng cắt chính xác cao, đặc điểm chính của loại sản phẩm này là

có rất nhiều lỗ hình cung, và vòng tròn bên ngoài có một vòng tròn lưới hình thang

để đảm bảo sự đồng tâm của vòng tròn và độ chính xác của cắt ngang.

Tắt tấm thép dày

Máy cắt stencil laser SMT chính xác cao 1070nm 7

Cắt thép không gỉ với độ dày 2mm có thể dễ dàng đảm bảo chất lượng cắt

và độ chính xác trong cắt tấm dày.

Tắt tấm nhôm

Máy cắt stencil laser SMT chính xác cao 1070nm 8

Bảng nhôm có đường kính 130mm và độ dày 1,3mm được chế biến.

Bảng nhôm có độ phản xạ cao với laser và có thể xử lý nhôm 1.3mm

đĩa, cũng phản ánh khả năng áp dụng rộng rãi của máy.

Hiệu ứng cắt dưới kính hiển vi công suất cao

Máy cắt stencil laser SMT chính xác cao 1070nm 9

Hiệu ứng tường dưới kính hiển vi 300x

Máy cắt stencil laser SMT chính xác cao 1070nm 10

Hiệu ứng tường dưới kính hiển vi 1000x

◆ Nó sử dụng động cơ tuyến tính lõi sắt và cấu trúc lái hai, lực đẩy lớn, gia tốc tối đa có thể đạt 2,0G, đảm bảo chuyển động chính xác của máy dưới tốc độ cao.

◆Layzer sợi IPG nhập khẩu, công suất đầu ra ổn định, tuổi thọ dài, không cần bảo trì, xử lý lỗ mẻ mượt mà và đảm bảo sự ổn định của quy trình xử lý.

◆ Sử dụng các ổ đĩa nhập khẩu từ Hoa Kỳ, các thuật toán điều chỉnh và điều chỉnh cao cấp cải thiện đáng kể hiệu suất cắt và đảm bảo độ chính xác gia công

◆Toàn bộ máy sử dụng đá cẩm thạch tự nhiên làm cấu trúc cơ sở, an toàn và ổn định.

◆ Được trang bị một hệ thống vòng tròn hoàn toàn đóng lưới chính xác cao cho phản hồi thời gian thực để giảm các lỗi định vị lặp đi lặp lại.

◆ Tiêu thụ năng lượng thấp, tiêu thụ năng lượng của toàn bộ máy là khoảng 2,5KW/h.

Máy cắt stencil laser SMT chính xác cao 1070nm 11
