Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: YUSH
Số mô hình: YSL-518L
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD20000-21000
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 6-7 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 50 bộ / tháng
Nhiệt độ môi trường xung quanh: |
-10-40℃ |
Kích thước (L*W*H): |
980*910*1300mm |
Nguyên tắc AOI: |
sử dụng các nguyên tắc quang học hiện đại và công nghệ máy ảnh kỹ thuật số để chụp vật thể được phát |
Tỷ lệ phát hiện hiệu quả AOI: |
Hơn 99% |
Ưu điểm của AOI: |
Các chức năng phần mềm mạnh mẽ |
Áp dụng: |
PCB |
Nhiệt độ môi trường xung quanh: |
-10-40℃ |
Kích thước (L*W*H): |
980*910*1300mm |
Nguyên tắc AOI: |
sử dụng các nguyên tắc quang học hiện đại và công nghệ máy ảnh kỹ thuật số để chụp vật thể được phát |
Tỷ lệ phát hiện hiệu quả AOI: |
Hơn 99% |
Ưu điểm của AOI: |
Các chức năng phần mềm mạnh mẽ |
Áp dụng: |
PCB |

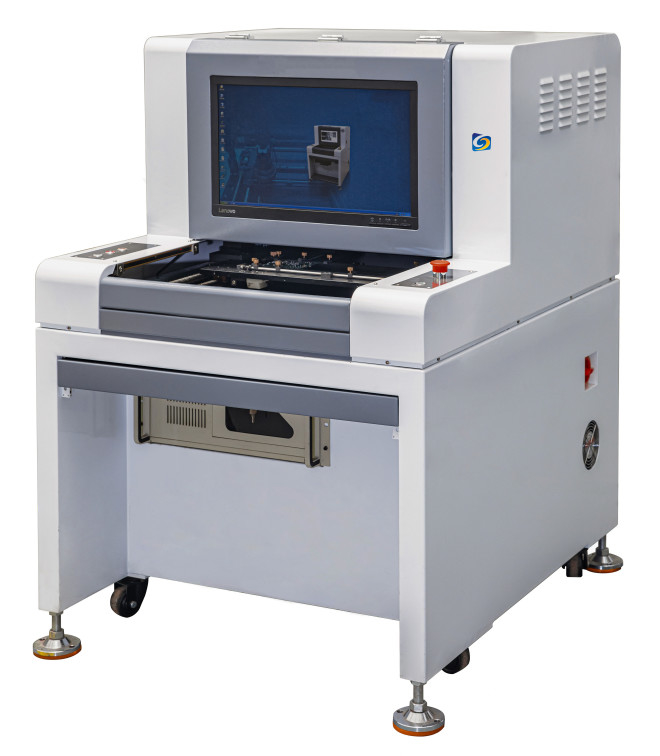

Độ chính xác cao, tốc độ cao, phù hợp với đường DIP, kiểm tra đường SMT
Mô tả sản phẩm
1Nguyên tắc AOI: sử dụng các nguyên tắc quang học hiện đại và công nghệ máy ảnh kỹ thuật số để chụp vật thể được phát hiện trong thời gian thực, phân tích và xử lý hình ảnh được chụp thông qua máy tính và phần mềm đặc biệt,và tự động tạo ra kết quả phát hiện.
2Chức năng AOI: Tỷ lệ phát hiện hiệu quả AOI: hơn 99% (tỷ lệ phát hiện bằng tay: khoảng 70%);
Giảm lao động: 2-4 người / dây chuyền sản xuất, hiệu quả phát hiện cao;
Thông qua chức năng SPC, các khiếm khuyết quy trình có thể được đếm chính xác và chính xác, có thể được kiểm soát hiệu quả;
Sự ổn định cao hơn nhiều so với lao động và chi phí toàn diện có thể giảm đáng kể sau khi sử dụng lâu dài;
Nó có thể tăng cường sức mạnh toàn diện của công ty và cải thiện hiệu quả khả năng cạnh tranh tổng thể của công ty.
3Ưu điểm của AOI:
1) Các mục có thể kiểm tra:
Sau khi hàn sóng cắm DIP: nhiều thiếc, ít thiếc, lỗ thiếc, mạch ngắn, chân không ra, v.v.
SMT: các bộ phận bị thiếu, trật, các bộ phận sai, cực ngược, hư hại, ô nhiễm, ít thiếc hơn, nhiều thiếc hơn, mạch ngắn, hàn ảo, vv
2) Các chức năng phần mềm mạnh mẽ
◆Xem ra màu sắc, phân tích thống kê ◆Xác nhận ký tự (OCR)
◆Đường nối IC ◆Phân tích trọng lực đặc trưng đen trắng
◆Phân tích sự tương đồng đồ họa ◆Nhập dữ liệu CAD
◆Quản lý cấp độ hoạt động
◆Chức năng dữ liệu CAD ◆Tự động xác định và phát hiện bề mặt đáy
◆Multi-machine interconnection ◆Self-built component standard library ◆Nó có thể tạo và xuất báo cáo hàng ngày, hàng tuần và hàng tháng
◆Có thể được kết nối với nhiều trạm bảo trì
3) Thiết kế cấu trúc cơ khí chính xác
◆Chân cứng cao, trung tâm trọng lực hợp lý, rung động nhỏ trong khi vận hành, ngoại hình đẹp
◆Hướng dẫn vít và dẫn dây chính xác
◆Điều cố định tự động chính xác, thuận tiện và nhanh chóng để tải và dỡ PCB
◆Kỹ năng lắp ráp tinh tế đảm bảo việc sử dụng ổn định và tuổi thọ lâu dài của toàn bộ máy.
4) Điều khiển điện ổn định
◆Hệ thống điều khiển servo, ổn định và trưởng thành
◆LS điều khiển chuyển động trưởng thành và ổn định
◆ Công nghệ chụp và xử lý hình ảnh tiên tiến EPIX
◆ Omron ổn định các thành phần điện khác nhau, tuổi thọ dài
◆LAAP dây cáp dây chuyền kéo linh hoạt cao, tuổi thọ có thể đạt 5-8 triệu lần
◆Dòng mạch ổn định, bảo trì dễ dàng và an toàn.
5) Thiết kế nguồn ánh sáng khoa học
◆Công nghệ xử lý tổng thể đảm bảo độ chính xác của góc chiếu sáng của nguồn ánh sáng
◆ Khám phá độ sáng nghiêm ngặt
◆ Kiểm tra lão hóa nghiêm ngặt để đảm bảo tuổi thọ 50.000 giờ
◆ Sử dụng khoa học nguyên tắc ánh sáng ba màu có thể làm cho các thành phần hiển thị màu sắc khác nhau của cơ thể và hàn ở các góc khác nhau để đạt được mục đích phát hiện chính xác
| Danh sách cấu hình thành phần chính | ||||
| Không, không. | Tên | Thương hiệu | Đơn vị | Số lượng |
| 1 | hướng dẫn | Ngân hàng Đài Loan | Dải | 4 |
| 2 | vít | Ngân hàng Đài Loan | Dải | 2 |
| 3 | Ghế vít | Ngân hàng Đài Loan | Đặt | 2 |
| 4 | Động cơ và ổ đĩa | Động cơ phục vụ 200W | Đặt | 2 |
| 5 | máy ảnh | Máy ảnh màu CCD 5 triệu pixel | Đặt | 1 |
| 6 | ống kính | Qing Cheng | Cá nhân | 1 |
| 7 | Thẻ thể thao | Đưa lên | Đặt | 1 |
| 8 | Nguồn ánh sáng màu | Nguồn ánh sáng đồng trục ba màu RGB | Đặt | 1 |
| 9 | Chuyển slot | Omron | Chỉ | 2 |
| 10 | chuyển nguồn cung cấp điện | Mean Well Đài Loan | Chỉ | 1 |
| 11 | bảo vệ rò rỉ | Schneider, Chint | Chỉ | 1 |
| 12 | mở | Schneider, Chint | Chỉ | 3 |
| 13 | Chuỗi liên tiếp giữa | Omron (không sử dụng) | Đặt | 2 |
| Cấu hình IPC | máy tính | Chassis máy tính công nghiệp | Tháp | 1 |
| màn hình | Dell 22" | Tháp | 1 | |
| CPU | Intel i5-4460 Quad Core | Đặt | 1 | |
| bảng chủ | P5P41T | |||
| Bộ nhớ | Kingston 8G | |||
| ổ cứng | 1T | |||
| CD-ROM | Pioneer DVD (không sử dụng) | |||
| Sức mạnh khung gầm | 450W | |||
| PCB áp dụng | Quá trình áp dụng | Sau khi in bột hàn SMT và hàn tái dòng, kiểm tra bảng mạch sau hàn tái dòng có thể phát hiện cả hai mặt của PCB và phát hiện nhiều PCB cùng một lúc |
| Sau khi hàn sóng của DIP plug-in: nhiều thiếc, ít thiếc, lỗ thiếc, mạch ngắn, các chân không ra. | ||
| Kích thước chất nền | 25×25mm-550×460mm (kích thước lớn có thể được tùy chỉnh) | |
| Độ dày nền | 0.3-5.0mm | |
| Chiều cao rõ ràng trên và dưới nền | Trên: ≤35mm; Dưới: ≤50mm (có thể được tùy chỉnh theo yêu cầu của khách hàng) | |
| Sau khi tái lưu | Các bộ phận bị thiếu, nhiều bộ phận, các quả cầu hàn, trượt, đứng bên cạnh, bia mộ, dính ngược, cực kỳ ngược, các bộ phận sai, các bộ phận bị hỏng, kết nối cầu, hàn ảo, không hàn,ít hàn, thêm hàn, thành phần nổi, IC dẫn đang nổi, IC dẫn là cong | |
| DIP plug-in sau khi hàn sóng | Thêm thiếc, ít thiếc, lỗ thiếc, mạch ngắn, chân không ra, v.v. | |
| Hệ thống thị giác | hệ thống camera | Máy ảnh CCD kỹ thuật số tốc độ cao đầy màu sắc |
| Hệ thống chiếu sáng | Nguồn ánh sáng LED màu trắng ba kênh hoặc nguồn ánh sáng GRB | |
| Nghị quyết | 10mm, 15mm, 18mm, 20mm, 25mm là tùy chọn. | |
| Phương pháp phát hiện | Thu thập màu sắc, đặt các thông số quy mô màu sắc | |
| Hệ thống máy tính | Hệ điều khiển X/Y | Động cơ servo + vít quả bóng đất chính xác |
| vỏ sườn | Thiết bị tự động | |
| độ chính xác vị trí | < 8um | |
| Tốc độ di chuyển | 800mm/s ((MAX) | |
| Điều chỉnh quỹ đạo | hướng dẫn | |
| Hệ thống phần mềm | hệ điều hành | Windows10.64 Professional Edition |
| Ngôn ngữ giao diện | Giao diện tùy chọn tiếng Trung và tiếng Anh | |
| Kết quả thử nghiệm | Định danh chất nền, tên chất nền, tên thành phần, tên khiếm khuyết, hình ảnh khiếm khuyết | |
| Thông số kỹ thuật năng lượng | AC220±10%, 50/60HZ, 1KW | |
| Nhiệt độ môi trường | -10-40°C | |
| Độ ẩm môi trường | 20-90% RH (không có kem) | |
| Kích thước tổng thể | 980*910*1300 | |
