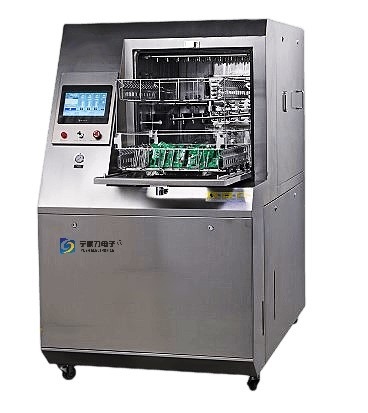

33KW Tổng công suất 42L Máy làm sạch PCBA ngoại tuyến cho SMT PCB

Máy làm sạch PCBA ngoại tuyến

Tổng quan về thiết bị

1. Để làm sạch bề mặt của bảng mạch SMT PCB và PCBA trong ngành công nghiệp điện tử, quy trình làm sạch tiên tiến nhất trong ngành được sử dụng để đạt được độ sạch 100% và bảo vệ môi trường.
2. Máy bao gồm hệ thống làm sạch, hệ thống rửa, rửa tinh, hệ thống làm khô và hệ thống lọc.
3. Thiết bị sử dụng chất làm sạch gốc nước và nước DI để rửa, không có bất kỳ nguy cơ an toàn nào và không gây hại cho người.

Làm sạch các đối tượng:

PCBA Flux Cleaning Các thành phần thụ động Làm sạch Flux


Semicon Flux làm sạch

Các thành phần cấu trúc chính:

Thiết bị chủ yếu bao gồm giá đỡ, hệ thống làm sạch phun, hệ thống rửa phun, hệ thống rửa tinh, cơ cấu di chuyển giỏ làm sạch, làm sạch thùng chứa chất lỏng, rửa thùng chứa chất lỏng, hệ thống điện làm nóng không khí, hệ thống tuần hoàn nước, phòng phun, hệ thống làm khô không khí nóng, Hộp điều khiển điện được cấu tạo.

Sơ đồ làm việc:
một.Các hệ thống gia nhiệt của bể chứa chất lỏng làm sạch, bể chứa chất lỏng tráng rửa mịn và bể chứa chất lỏng tráng rửa ban đầu được điều khiển độc lập.
b.Nước thải được tạo ra do chảy tràn, giúp tiết kiệm đáng kể lượng nước tiêu thụ.
Làm sạch, súc rửa tinh, súc rửa ban đầu, được trang bị bơm độc lập, điều khiển độc lập, loại bỏ hiện tượng kênh chất lỏng.
Việc cách ly hóa chất đảm bảo độ sạch của nước rửa và cải thiện chất lượng làm sạch của sản phẩm.

Giới thiệu về cấu trúc vòi phun và bùng nổ

Áp suất vòi có thể điều chỉnh: 30 ~ 90PSI
Số lượng thanh phun: 4 (cố định)

Sơ đồ của cần phun phía trên Sơ đồ của cần phun giữa

1 ở giữa (xoay 360 °) và 4 ở dưới cùng (cố định);Tổng số 9
Số lượng vòi phun: 98 tham khảo sơ đồ bên phải
Ưu điểm: đạt được khả năng phun sạch toàn diện của PCBA mà không có góc chết, ưu điểm vượt trội so với thiết kế truyền thống của các thanh phun xoay 360 ° ở phần giữa trên và dưới.

Sơ đồ của cần dưới

Thông số kỹ thuật

Kích thước máy (mm): L1670 * W1100 * H1860
Điện áp: Ba pha 380V (ba pha năm dây)
Tổng công suất: 33KW
Dòng định mức: 50A
Nguồn khí: 0,4-0,6Mpa
Ống xả: Ø125
Thể tích bể làm sạch: 42L
Thể tích bồn rửa ban đầu: 28L
Thể tích bể rửa tinh: 55L
Phần tử lọc: 0,2μm
Kích thước giỏ: 500MM * 550 * 100MM (lớp trên và lớp dưới)
Thời gian làm sạch: Có thể đặt 8-10 phút
Phương pháp làm sạch: Phun làm sạch-phun rửa ban đầu-phun rửa sạch-sấy khô bằng gió
Điều khiển hoạt động: PLC + màn hình cảm ứng (khởi động một phím)

Tính năng của sản phẩm

1. Hệ thống phun áp lực cao đặc biệt được sử dụng cho các dung dịch tẩy rửa gốc nước để làm sạch PCB / PCBA và các quy trình khác.
2. Bể chứa ba chất lỏng, được trang bị hệ thống sưởi ấm, đáp ứng nhu cầu làm sạch, rửa ban đầu, rửa sạch và làm khô bằng không khí nóng.
3. Quy trình xử lý: làm sạch - cách ly hóa chất - rửa sạch (vòng hở / vòng kín) - làm khô.
4. Chuẩn bị phần mềm vận hành màn hình cảm ứng tự động tiên tiến, lưu các tệp chương trình, sử dụng và đơn giản hóa.
5. Chức năng đếm hệ thống có thể tự động cộng dồn số lượng bảng PCB làm sạch và số lần lọc tuần hoàn.
6. Chất lỏng và áp suất bơm có thể được hiển thị thông qua đồng hồ áp suất bảng điều khiển, có thể phản hồi kịp thời tình trạng hoạt động của thiết bị.

7. Áp suất làm sạch có thể được điều chỉnh độc lập, có cửa sổ trực quan và áp suất có thể được điều chỉnh theo yêu cầu làm sạch của bảng mạch PCB.
8. Độ dẫn điện giám sát dung dịch rửa để đảm bảo độ sạch và độ dẫn điện có thể được thiết lập để đáp ứng các yêu cầu quy trình của các bảng mạch PCB khác nhau.
9. Tổng thể thân máy bằng thép không gỉ rất chắc chắn và bền, chịu được axit, kiềm và các chất lỏng tẩy rửa khác.
10. Phương pháp xả tràn được áp dụng để rửa sạch, và nước rửa tốt sẽ tràn sang hộp rửa ban đầu, và sẽ không có ô nhiễm lặp lại.
11. Quạt cao áp + sấy khí nóng, hiệu quả làm khô nhanh và triệt để hơn.
12. Chi phí vận hành thấp hơn, chỉ cần 80-120ml chất lỏng cho mỗi lần làm sạch và chất lỏng còn lại được thu hồi trực tiếp bằng đường ống và máy bơm sau khi làm sạch, có thể giảm 50% lượng chất lỏng tiêu thụ.

So sánh các ví dụ làm sạch

Trước khi làm sạch

Sau khi dọn dẹp

Trước khi làm sạch

Sau khi dọn dẹp
