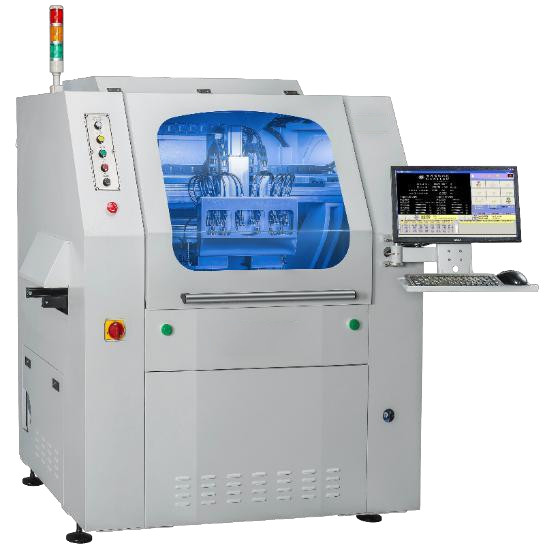

Bộ tách PCB tự động hỗ trợ tầm nhìn trực tuyến YS330AT

Name: Bộ tách PCB tự động hỗ trợ tầm nhìn trực tuyến YS330AT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS330AT
Price: 10000 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Nguồn gốc: GIANG Tô

Hàng hiệu: YUSH

Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Số mô hình: YS330AT

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: 10000

chi tiết đóng gói: trường hợp ván ép

Thời gian giao hàng: 3 ngày

Điều khoản thanh toán: T/T, Paypal, Công Đoàn Phương Tây, L/C, D/P.

Khả năng cung cấp: 300 bộ/tháng

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                Bộ tách Pcb tự động trong dòng, Bộ tách PCB tự động 350x300mm, Chức năng lấy nét tự động Bộ tách PCB


Diện tích cắt vaild:	350*300mm	Chức năng cắt:	Tewwning to Line, hình chữ L, hình chữ U, hình tròn, hình chữ nhật
Bảng quy trình:	Bàn kép	Lặp lại độ chính xác:	±0,01mm
cắt chính xác:	≤ ± 0,05mm

Diện tích cắt vaild:	350*300mm
Chức năng cắt:	Tewwning to Line, hình chữ L, hình chữ U, hình tròn, hình chữ nhật
Bảng quy trình:	Bàn kép
Lặp lại độ chính xác:	±0,01mm
cắt chính xác:	≤ ± 0,05mm

Bộ tách PCB tự động hỗ trợ tầm nhìn trực tuyến YS330AT

Giới thiệu máy

1.Bộ tách PCB tự động trong dòng có thểtải, cắt và bỏ tải PCBtự động để đáp ứng nhu cầu của nhà máy tự động.

2.Có thể tự độngđiều chỉnh chiều rộngđể thích ứng với kích thước của PCB. Có thể tự động phân biệt bảng PCB đã hoàn thành với chất thải-

vật liệu sau khi cắt để tiết kiệm chi phí lao động.

3.Được trang bịhệ thống căn chỉnh tầm nhìn CCD tốc độ caotrong tất cả các loạt sản phẩm đểnâng cao độ chính xác trong cắt và

hiệu quảđi vào hoạt động.

4.Áp dụng thị giác máy tính với CCD chất lượng cao đểtự động định vị các điểm đánh dấuvà nâng cao độ chính xác của

cắt.

5.Cung cấpbàn làm việc đấu tay đôiđể đặt và cắt PCB song song vớinâng cao hiệu quả hoạt động.

6.Sử dụngtrục chính tốc độ caovới ứng suất cắt nhỏ để cắt chính xác PCB có hình dạng bất kỳ.

7. Các hệ thống cóchức năng lấy nét tự độngvà không yêu cầu thao tác thủ công để điều chỉnh lấy nét.

8. CácEMShệ thống điều khiển trung tâm có thể được liên kết với hệ thống quản lý thông tin cấp trên và cung cấp sản xuất tích hợp

dữ liệu để theo dõi trạng thái của thiết bị bất cứ lúc nào.

ứng dụng máy

ứng dụng máy

1. Bộ tách PCB tự động trong dòng có thể tự động tải, cắt và hủy tải PCB để đáp ứng nhu cầu của

nhà máy tự động

2. Thích hợp để cắt bảng PCBA kích thước nhỏ được sử dụng trong điện thoại di động, máy ảnh kỹ thuật số và thiết bị GPS.

3. Kích thước cắt lớn hơn phù hợp để cắt bảng PCBA kích thước lớn được sử dụng trong TV, máy chủ PC, trạm làm việc, máy chủ, v.v.

4. Các tùy chọn khác nhau để dỡ các giải pháp PCB, Đạt được sự tự động hóa hoàn toàn và tiết kiệm chi phí lao động.

Giao diện hoạt động

9 chức năng:

F1:Quyền người dùng

F2:Đặt độ dày bảng,phay chút

đặc điểm kỹ thuật và vòng đời và chiều cao vật cố định.

F3:Đánh dấu thiết lập và sửa đổi

F4:Chỉnh sửa chương trình cắt F5:

mô phỏng đường cắt

F6:Cài đặt chiều cao làm việc của bit phay

F7:Phay bit khoan hiệu chỉnh trung tâm

F8:Môi trường,Làm việc,Cài đặt quyền

F9:Cài lại

Giao diện hoạt động

Bản ghi lịch sử

Sau khi bật nguồn, mọi hoạt độngthủ tục và máy báo độnghồ sơ được lưu trong thời gian thực,và toàn bộ quá trình hoạt độngcó thể được truy trở lại.500G cứngđĩa lưu dữ liệu.

Giao diện tham số chức năng

Hoạt động thân thiện với người dùnggiao diện làm cho thiết lập củathông số cực dễ.

Cài đặt mật khẩu bốn cấp

Cung cấp bốn cấp độ ủy quyềnkiểm soát theo thứ hạng công việc của người dùng.

Phần mềm-Chức năng đặc biệt

Hiệu chỉnh vị trí hỗ trợ tầm nhìn

Sử dụng thị giác máy tính với CCD để tự động định vị các điểm đánh dấuvà tăng cường độ chính xác của cắt;

Có thể chỉnh sửa chương trình lập kế hoạch đường dẫn và mô phỏng đường cắt để tránh cắt sai.

•Thêm Đánh dấu Thêm chức năng máy khác nhau.

•MARK chống đánh lừa, Chức năng liên quan đến chương trình.

Phát hiện bit phay

Cung cấp khả năng phát hiện

Bit phay bị hỏng/rơi/đảo ngược cho ô tôThay đổi công cụ.

Phần mềm-Chức năng đặc biệt

Chức năng kiểm tra cắt(gờ, đồng tiếp xúc)

•Kiểm tra kết quả cắt af

•Và tự động sửa lỗi cắt

Lập trình thông minh

•Làm cho chương trình chỉnh sửa dễ dàng hơn

•Nhân hóa, tiết kiệm thời gian chỉnh sửa

Phần mềm-Chức năng đặc biệt

Toàn bộ chức năng quét PCB

(1)Cho phép người dùng tạo điều kiện sửa chữa và chỉnh sửa đường định tuyến của máy cắt một cách nhanh chóng.

(2)Màu đường cắt tùy chọn,dễ dàng phân biệt màu sắc khác nhau của PCB.

Phần mềm-Chức năng đặc biệt

Chức năng lập trình ngoại tuyến

•chương trình ngoại tuyến giảm thời gian chờ dây chuyền sản xuất

Chức năng MES mạnh mẽ

MESmô tả chức năng:cung cấp tình trạng thiết bị và dữ liệu sản xuất chothông tin trung tâm trên mỗi kênh để quản lý sưu tập.

Giải thích chức năng MES mạnh mẽ

Trường hợp hệ thống liên kết MES

sơ đồ sản xuất

Cấu hình máy-Chức năng đặc biệt

1,Tự động điều chỉnh độ rộng củabảng để nhận bảng PCBCạnh kẹp đàn hồi, phụ trợđịnh vị.

2,Cung cấp bàn làm việc kép để đặtvà cắt PCB song song để tăng cườnghiệu quả của hoạt động.

3,Tối ưu hóa đầu vào và đầu ravòi phun, khả năng ứng dụng rộng rãi-vòi phunlấy và xả vật liệu

CHỨC NĂNG ĐẶC BIỆT

4,Mô-đun bàn chải làm sạch linh hoạtGiảm tổn thất bit phay và cải thiệnhiệu ứng hút bụi;Khi phay nó được sử dụng chocắt phân đoạn, sức đề kháng củatrục Z trong quá trình cắt có thể đượcgiảm, và bit phay có thể đượcđược sử dụng hiệu quả hơn.

5,Cài đặt mô-đun nắpcơ chế.Giảm ô nhiễm bụi cho PCBAcác bộ phận trong quá trình tách bảng.

6,Chức năng thay đổi công cụ tự độngNó ngăn ngừa thương tích làm việc và hoạt động sai.Áp dụng trục chính nhập khẩu của Đức, với mức thấpứng suất cắt, cạnh mịn và caođộ chính xác.Trục Z có tự độngcài đặt bồi thường, có thểtự động điều chỉnh độ sâu của phaymáy cắt.Trong tương lai, cổng tín hiệu củacánh tay robot có thể được mở rộng miễn phí đểnhận ra hoạt động không người lái.

CHỨC NĂNG ĐẶC BIỆT

7,Cánh tay cho ăn được thay đổi thành mộtthiết kế mô-đun, và cho ăn vàmô-đun xả có thể được chọntheo nhu cầu của khách hàng.Khi thay đổi dòng,Mô-đun vòi đầu vào/đầu ra có thể đượcnhanh chóng thay thế, rút ngắn thời gianthời gian thay đổi dòng hơn 50%.

số 8,Mô phỏng cốc hútthiết lập để tránh rơi bảng

9,Tự động mở/đóng chuyển mạchmô-đun cho tấm kẹp.
