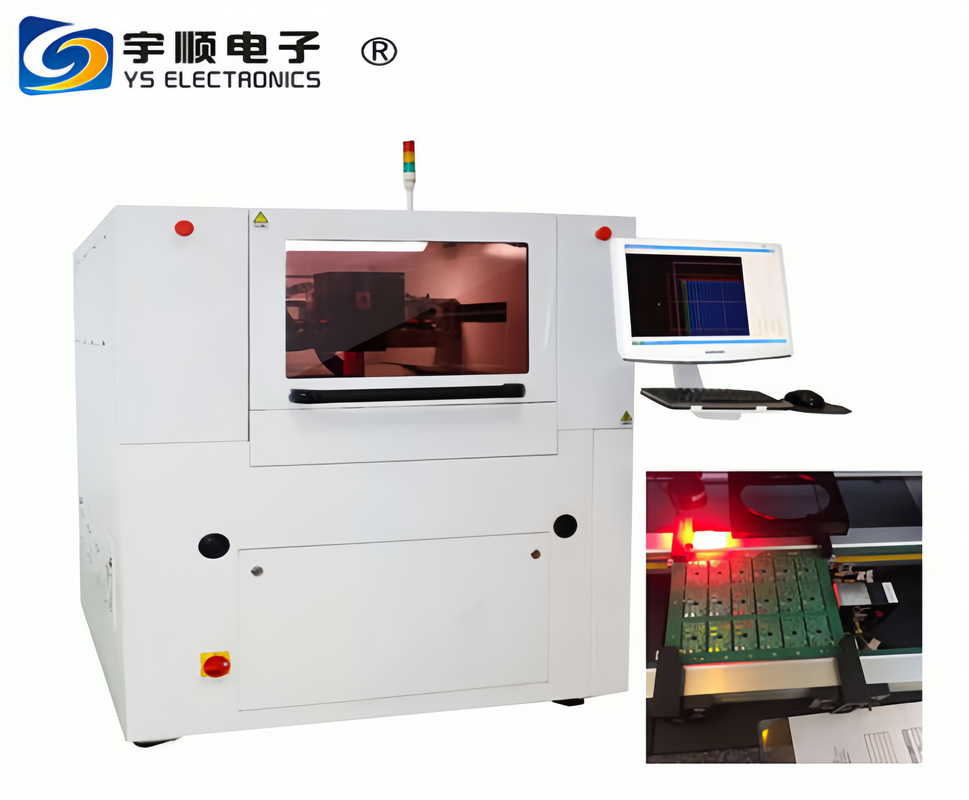

Máy cắt laser cao độ chính xác UV Laser Pcb

Name: Máy cắt laser cao độ chính xác UV Laser Pcb
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-7A
Price: 58,250.00 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Place of Origin: jiangsu

Hàng hiệu: Yushunli

Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Số mô hình: YSL-7A

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: USD 8500~108000

chi tiết đóng gói: trường hợp ván ép

Delivery Time: 3 days to 7 days

Điều khoản thanh toán: T/T, Paypal, Công Đoàn Phương Tây, L/C, D/P.

Khả năng cung cấp: 300 bộ/tháng

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                Máy khử PCB, Máy cắt laser tia cực tím, Máy cắt tấm bằng laser chính xác cao


Loại laze:	tia cực tím	Bước sóng laze:	Tia laser UV sóng ánh sáng 355nm
phạm vi tiếp cận bàn:	500mm * 500mm	Phạm vi làm việc tối đa:	460mm460mm (Có thể tùy chỉnh diện tích lớn hơn 620620mm)
Kích thước ((LWH):	1300mmX1150mmX1455mm	Trọng lượng:	1500kg

Loại laze:	tia cực tím
Bước sóng laze:	Tia laser UV sóng ánh sáng 355nm
phạm vi tiếp cận bàn:	500mm * 500mm
Phạm vi làm việc tối đa:	460mm460mm (Có thể tùy chỉnh diện tích lớn hơn 620620mm)
Kích thước ((LWH):	1300mmX1150mmX1455mm
Trọng lượng:	1500kg

Máy cắt laser cao độ chính xác UV Laser Pcb

Máy cắt laser UV

YSV-7A Tính năng sản phẩm

Sau khi cắt các cạnh được gọn gàng và mịn;

Không tạo ra burrs, sẽ không có bụi / hạt dư lượng;

Độ chính xác cao, đặc biệt là cho vòng cung nhỏ và cắt mịn khác;

Hiệu quả giảm tỷ lệ thất bại đúc

Một phần làm việc tổng hợp với một loạt các vật liệu và một sự kết hợp của các độ dày khác nhau có thể được cắt một lần

Đầu laser có thể tự động điều chỉnh chiều cao, dễ dàng xử lý FPC gắn bề mặt hai mặt.

Với giao diện Perfect CAM, nó hỗ trợ các định dạng tập tin khoan và mài chính;

giao diện người máy thân thiện; đường dẫn quang được niêm phong, và nó cũng có sự tích hợp ổn định và đáng tin cậy của cấu trúc nhỏ gọn; với hệ thống điều khiển điện tử mô-đun, nó dễ dàng bảo trì.

Được sử dụng trong quá trình sản xuất bảng kết hợp mềm và cứng (R-F PCBA), bao gồm bảng mềm FPC, bảng kết hợp mềm và cứng,có thể cải thiện đáng kể khả năng thích nghi của thiết bị và giảm giá.

Có thể được tích hợp với dây chuyền sản xuất: cấu trúc cổng và thiết kế quang học bay, dễ dàng acc

Các sản phẩm được chuyển đến dây chuyền sản xuất, theo nhu cầu sản xuất được trang bị các loa chuyên dụng.

và hệ thống INLINE để đạt được tự động hóa hoàn toàn của sản xuất, một

nn tăng hiệu quả sản xuất, được thiết kế cho FPC và PCB xử lý thiết bị phù hợp.

Ứng dụng máy cắt laser PCB UV

• Được sử dụng trong việc cắt một loạt các vật liệu bảng mạch linh hoạt và phim nắp, carbon hóa sạch và tự do; cắt vật liệu cứng Với chất lượng cao, tốc độ cao, độ dày lên đến 1mm (0,04 ").

• Bởi vì ánh sáng UV thông qua phân hủy và bay hơi thay vì tan chảy, hầu như không có vết nứt nào còn lại sau khi chế biến.

• Hiệu ứng nhiệt là nhỏ, không có lớp nhưng sau khi cắt, cắt

• Hiệu ứng nhiệt là nhỏ, không có lớp nhưng sau khi cắt, cạnh cắt là chính xác và mịn màng, và bên tường là dốc.

của các vật liệu nền, chẳng hạn như silicon, gốm sứ, thủy tinh, v.v.;

• Các loại phim chức năng khác nhau của hình thành khắc chính xác.

• cắt hiệu quả, nhanh chóng FPC / PCB, khoan và phủ cửa sổ, cắt chip nhận dạng dấu vân tay, thẻ nhớ TF, di động

Ứng dụng cắt mô-đun máy ảnh điện thoại

Thông số kỹ thuật cơ bản và tham số kỹ thuật
Thông số kỹ thuật/mô hình	YSV-7A
Đầu laser	SP (Mỹ)
loại laser	Ánh sáng UV
Độ dài sóng laser	Laser tia UV 355nm
Sức mạnh tối đa	10W /15w/17W
Tần số lặp lại	1-250kHz
Độ chính xác vị trí bàn làm việc	± 0,003mm
Độ chính xác lặp lại bàn làm việc	±0,002mm
phạm vi tiếp cận bảng	500mm*500mm
Độ chính xác vị trí CCD	0.005mm
Phạm vi hoạt động tối đa	460mm * 460mm (khu vực lớn hơn 620 * 620mm có thể được tùy chỉnh)
Kích thước điểm chùm	0.015mm ± 0.003mm
Kích thước ((LWH)	1300mmX1150mmX1455mm
Trọng lượng ((kg)	1500kg

Không tiếp xúc sẽ không tạo ra bất kỳ căng thẳng cơ học và biến dạng.

Tốc độ nền tảng động cơ tuyến tính, độ chính xác cao, mòn thấp, dễ dàngbảo trì, chi phí bảo trì thấp.

Tính năng máy:

Tắt FPC / PCB hiệu quả, nhanh chóng, khoan và phủ cửa sổ, cắt chip nhận dạng dấu vân tay, bảng phụ thẻ nhớ TF, ứng dụng cắt mô-đun máy ảnh điện thoại di động.

Khối, phân định ranh giới, chỉ định khối hoặc chọn khu vực cắt và hình thành trực tiếp, cắt cạnh gọn gàng, mịn mà không có burr, không có keo tràn.Các sản phẩm có thể được sắp xếp trong một ma trận để cắt tự động nhiều vị tríCCD chính xác cao tự động định vị, tập trung, để định vị nhanh chóng và chính xác, tiết kiệm thời gian,hiệu quả cao, giao hàng nhanh.

Laser hiệu suất cao: sử dụng các nhãn hiệu quốc tế của laser UV trạng thái rắn, với chất lượng chùm tốt, điểm lấy nét nhỏ, phân phối điện đồng đều, hiệu ứng nhiệt nhỏ,chiều rộng khe nhỏ, chất lượng cắt cao là đảm bảo chất lượng cắt hoàn hảo.

Nhanh và chính xác cao: Độ chính xác cao, galvanometer trôi thấp với kết hợp nền tảng hệ thống động cơ tuyến tính không lõi nhanh, cắt nhanh trong khi duy trì độ chính xác cao theo thứ tự micron.

Định vị hoàn toàn tự động: sử dụng định vị tự động CCD chính xác cao, chính xác cao, mà không cần sự can thiệp của con người, hoạt động đơn giản, để đạt được cùng một loại chế độ một cú nhấp chuột,cải thiện đáng kể hiệu quả sản xuất.

Hệ thống xử lý khí thải: hệ thống hút có thể cắt tất cả khí thải để loại bỏ, để tránh gây hại cho người vận hành và ô nhiễm môi trường.

Mức độ tự động cao: chỉnh sửa tự động galvanometer, lấy nét tự động, tự động đầy đủ,việc sử dụng cảm biến dịch chuyển laser tự động điều chỉnh trọng tâm đến chiều cao của bảng để đạt được sự sắp xếp nhanh chóng, tiết kiệm thời gian bình an tâm trí.

Dễ học phần mềm: nghiên cứu và phát triển độc lập dựa trên phần mềm điều khiển hệ thống Windows, dễ sử dụng giao diện tiếng Trung, thân thiện và đẹp, mạnh mẽ và đa dạng,dễ vận hành.

Đặc điểm:

️Lớp độ chính xác: cấp độ "000", độ phẳng 2um

️Sức mạnh nén: 245 ~ 254 N / mm2

️Mô-đun đàn hồi: 1,27 ~ 1,47 N / mm2, cao hơn sắt đúc

️Tỷ lệ mở rộng tuyến tính: 4.61×10-6 /°C

️Tỷ lệ giảm áp bên trong: 15 lần lớn hơn thép, độ cứng tốt, có thể gây sốc,

thấm xung.

️Độ bền trên bờ: HS70 trên, chống mòn tốt, cao hơn 5 đến 10 lần so với

sắt đúc cao hơn gấp 10 lần sắt đúc

Biểu đồ hiệu ứng cắt laser FPC UV

Máy cắt laser cao độ chính xác UV Laser Pcb 1

Máy cắt laser cao độ chính xác UV Laser Pcb 2

Máy cắt laser cao độ chính xác UV Laser Pcb 3

Máy cắt laser cao độ chính xác UV Laser Pcb 4

Máy cắt laser cao độ chính xác UV Laser Pcb 5

Máy cắt laser cao độ chính xác UV Laser Pcb 6

Hiệu ứng cắt dưới kính hiển vi

Máy cắt laser cao độ chính xác UV Laser Pcb 7

Máy cắt laser cao độ chính xác UV Laser Pcb 8
