Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YS-320Y/ YS-320YT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD18000
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: L/C, D/P, T/T, Western Union, Paypal
Khả năng cung cấp: 100 bộ
Kích thước bảng PCB áp dụng: |
L*W: 50 × 50 ～ 320 × 250 mm |
Áp dụng kích thước bảng PCB áp dụng độ dày bảng PCB áp dụng: |
Độ dày cơ chất |
Chiều cao thành phần: |
Dưới 100mm so với chất nền / dưới 50mm dưới chất nền |
Hình dạng và điều kiện cơ chất: |
1. Cạnh vị trí cơ chất: Hơn 3 mm từ cạnh quá trình cơ chất. \ n2. Trọng lượng bao gồm các thành phần |
Cửa lò thiếc: |
Vật liệu lò thiếc/capacity: All titanium alloy material / 12KG Tin bath capacity: Power: 4*500W, 2KW |
làm nóng trước điện: |
Hồng ngoại làm nóng trước 1kW |
Tổng công suất: |
AC 220V 3,5kW |
Yêu cầu N2: |
Độ tinh khiết của nitơ, 99,999% áp suất/mức tiêu thụ 0,5MPa/20ℓ/phút ～ 30ℓ/phút/1,2 mét khối |
Máy phun luồng: |
0.5mm chính xác vòi nước nhập khẩu từ Nhật Bản |
Khả năng lưu lượng: |
2 L |
nguồn khí: |
0,5-0,7MPa |
Kích thước bảng PCB áp dụng: |
L*W: 50 × 50 ～ 320 × 250 mm |
Áp dụng kích thước bảng PCB áp dụng độ dày bảng PCB áp dụng: |
Độ dày cơ chất |
Chiều cao thành phần: |
Dưới 100mm so với chất nền / dưới 50mm dưới chất nền |
Hình dạng và điều kiện cơ chất: |
1. Cạnh vị trí cơ chất: Hơn 3 mm từ cạnh quá trình cơ chất. \ n2. Trọng lượng bao gồm các thành phần |
Cửa lò thiếc: |
Vật liệu lò thiếc/capacity: All titanium alloy material / 12KG Tin bath capacity: Power: 4*500W, 2KW |
làm nóng trước điện: |
Hồng ngoại làm nóng trước 1kW |
Tổng công suất: |
AC 220V 3,5kW |
Yêu cầu N2: |
Độ tinh khiết của nitơ, 99,999% áp suất/mức tiêu thụ 0,5MPa/20ℓ/phút ～ 30ℓ/phút/1,2 mét khối |
Máy phun luồng: |
0.5mm chính xác vòi nước nhập khẩu từ Nhật Bản |
Khả năng lưu lượng: |
2 L |
nguồn khí: |
0,5-0,7MPa |
Chế độ làm việc hàn sóng chọn lọc
Trong quá trình hàn chọn lọc ngoại tuyến,đôi hàn được cố định.
Di chuyển trong các trục X, Y và Z để đạt được việc hàn các khớp hàn PCB.

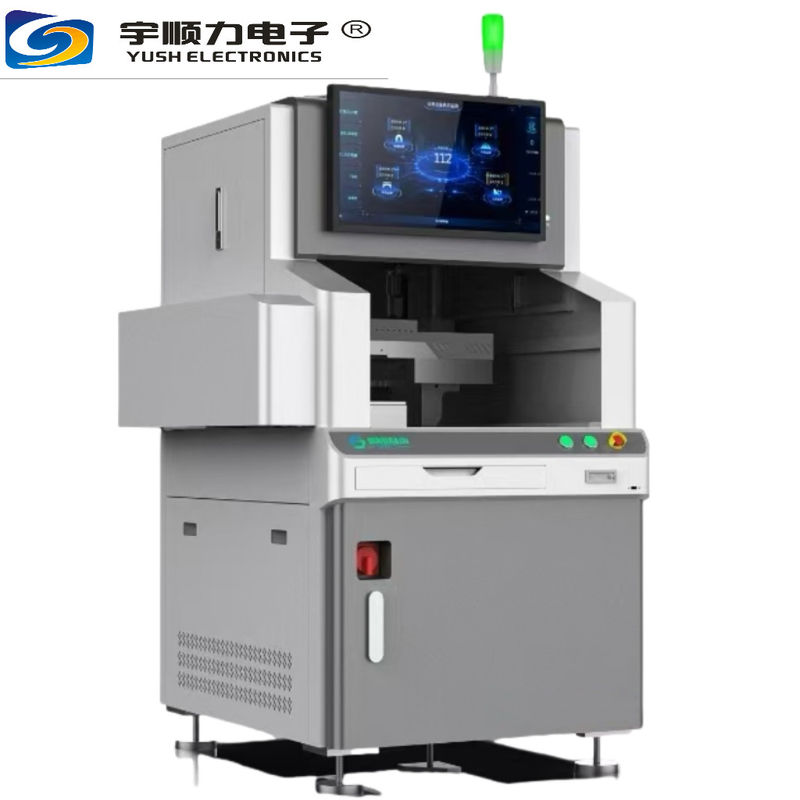

Ứng hàn sóng chọn lọc tích hợp
|
Các mục đặc tả |
YS-320Y/YS-320YT |
|
Kích thước bảng PCB áp dụng |
L*W: 50 × 50 ≈ 320 × 250 mm |
|
Độ dày tấm PCB áp dụng |
Độ dày nền:0.8~3 mm / chiều dài chân:trong vòng 3mm |
|
Chiều cao của thành phần |
Ít hơn 100mm trên chất nền / Ít hơn 50mm dưới chất nền |
|
Hình dạng và điều kiện của chất nền |
1. Substrate vị trí cạnh: hơn 3mm từ bên cạnh quá trình chất nền. n2. trọng lượng bao gồm các thành phần là 5KG sau đây 3. Substrate uốn cong: dưới 0,5mm |
|
Cửa lò thiếc |
Vật liệu lò thiếc/khả năng: Vật liệu hợp kim titan hoàn toàn / 12kg Công suất bồn tăm: Sức mạnh: 4 * 500W, 2KW |
|
Năng lượng làm nóng trước |
Nâng nhiệt trước hồng ngoại 1KW |
|
Tổng công suất |
AC 220V 3,5KW |
|
Yêu cầu về N2 |
Độ tinh khiết nitơ:99.999% Pressure/Consumption: Những người bị ảnh hưởng bởi các loại thuốc này.0.5 MPa / 20l/min và 30l/min 1.2 mét khối |
|
Máy phun luồng |
0.5mm chính xác vòi nước nhập khẩu từ Nhật Bản |
|
Khả năng lưu lượng |
2 L |
|
Nguồn khí |
0.5-0.7Mpa |
|
Chiều kính bên trong vòi phun |
φ 3mm ~ φ 20mm Kích thước tùy chỉnh |
|
Chiều cao đỉnh |
Định hướng tự động/đánh giá chiều cao |
|
Kiểm soát hệ thống |
PC+PLC ((Windows+Huichuan) |
|
Phần mềm lập trình |
Hỗ trợ lập trình cho sản xuất hình ảnh trực tuyến hoặc ngoại tuyến |
|
Giám sát bằng video |
Real-time video monitoring makes it convenient to watch the welding effect Các thiết bị này được sử dụng để kiểm soát hiệu ứng hàn. |
|
Nguồn cung cấp năng lượng |
Điện áp khởi động đơn pha 220V±10:3.5KW |
|
Trọng lượng |
120KG (Có chứa hàn12KG) |
|
YS-320YKích thước bên ngoài |
L*W*H 910×980×1350 mm (với màn hình hiển thị) |
|
YS-320YTKích thước bên ngoài |
L*W*H 910×980×1500 mm (bao gồm vỏ trên) |
So sánh thiết bị sản xuất thông thường
|
Dự án |
Đuất sóng thông thường |
Robot hàn sắt |
Máy hàn chọn lọc |
|
| |
|
|
||
| 1 |
Phạm vi ứng dụng sản xuất |
Sản xuất hàng loạt / quy trình thông thường |
Phương pháp hàn lô nhỏ / đơn giản |
Đội nhỏ / nhiều mô hình Các yêu cầu về chất lượng hàn cao |
| 2 |
Bảng mạch đa lớp Độ thấm bằng thiếc xuyên lỗ
|
50% |
80% |
99.99% |
| 3 |
Công suất bồn tùng |
400-500kg |
Sợi hàn |
12kg |
| 4 |
Số lượng rác hàn được sản xuất trong 8 giờ |
5 ¢ 8 kg |
0.5 kg |
0.2 kg |
