Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông
Hàng hiệu: YUSH

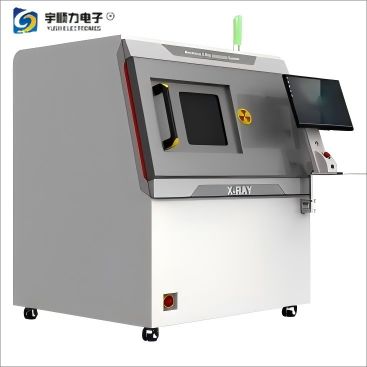

Số mô hình: YS-X6600
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD38650
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 100
Trọng lượng: |
1170kg |
Mô hình: |
YS-X6600 |
Kích thước tiêu chuẩn: |
540mm*450mm |
Tổng công suất: |
1700w |
Trọng lượng: |
1170kg |
Mô hình: |
YS-X6600 |
Kích thước tiêu chuẩn: |
540mm*450mm |
Tổng công suất: |
1700w |
1. Ứng dụng
| 1: Chất bán dẫn | 2: Điện tử ô tô | 3: PCB’A | 4: LED |
| 5: Kiểm tra BGA/QFN | 6: Đúc khuôn nhôm | 7: Khuôn | 8: Linh kiện điện và cơ khí |
| 9: Hạt giống nông nghiệp sinh học | 10: Linh kiện hàng không | 11: Vành bánh xe | 12: Dây/USB/Phích cắm |
2. Chức năng và Tính năng
| Chức năng | Ưu điểm |
| Ống và bộ dò tia X có thể di chuyển dọc theo hướng Z,Tốc độ di chuyển bàn theo hướng X-Y có thể điều chỉnh. | Phạm vi phát hiện hiệu quả lớn hơn, cải thiện độ phóng đại và hiệu quả phát hiện của sản phẩm. |
| Bộ dò bảng điều khiển kỹ thuật số độ nét cao. Tối đaGóc nghiênglà 60°, có thể quan sát các mẫu từ một góc nhìn độc đáo. | Dễ dàng xác định các khuyết tật bên của sản phẩm và đạt được khả năng phát hiện không góc chết. |
| Tuổi thọ caoống tia X, không cần bảo trì suốt đời. | Áp dụng nguồn tia X Hamamatsu hàng đầu thế giới của Nhật Bản |
| Có thể phát hiện lỗi nhỏ hơn 2,5μm. Độ chính xác lặp lại phát hiện cao. | Dễ dàng phân biệt sự uốn cong và đứt của dây vàng trong gói bán dẫn. |
| Chức năng đo CNC mạnh mẽ, có thể kiểm tra tự động, chương trình kiểm tra có thể được chỉnh sửa. | Thích hợp để kiểm tra quy mô lớn và cải thiện hiệu quả phát hiện. |
| Không gian kiểm tra lớn, có thể đặt các mẫu có kích thước lớn khác nhau. Bàn có thể mang các vật nặng 10KG. | Bàn lớn cho các bảng điều khiển công nghiệp lớn, dải đèn LED siêu dài và các sản phẩm điện tử cho nhiều lĩnh vực khác nhau |
| Giao diện điều hướng lớn, bàn sẽ di chuyển đến nơi bạn nhấp chuột. | Rất dễ vận hành, nhanh chóng tìm thấy các khuyết tật của vật phẩm và cải thiện hiệu quả phát hiện |
3. Thông số kỹ thuật phần cứng
| Loại ống | Ống tia X vi tiêu điểm kín |
| Điện áp ống | Điện áp ống |
| Dòng điện ống | 10-200uA(phần mềm giới hạn ở 89uA) |
| Kích thước điểm tiêu cự | 5-15μm |
| Phương pháp làm mát | Làm mát đối lưu |
| Loại bộ dò | Bộ dò bảng điều khiển kỹ thuật số HD (FPD) |
| Vùng chụp ảnh | 130mm*130mm |
| Ma trận điểm ảnh | 1536*1536 pixel |
| Góc nghiêng | 0-60° |
| Độ chính xác kiểm tra lặp lại | 3μm |
| Tốc độ kiểm tra phần mềm | 3.0s/điểm (Không bao gồm thời gian tải và dỡ) |
| Kích thước tiêu chuẩn | 540mm*450mm |
| Vùng kiểm tra hiệu quả | 500mm×420mm |
| Khả năng chịu tải | ≤5Kg |
| Nền tảng vận hành | Chuột, bàn phím, 2 chế độ vận hành |
| Tấm chì bên trong | Tấm chì dày 5 mm (cách ly bức xạ) |
| Kích thước | 1245mm(L) * 1230mm(W) * 1900mm(H) |
| Trọng lượng | 1170Kg |
| Nguồn điện | AC 110-220V(+10%)(nguồn điện chung quốc tế) |
4. Thông số kỹ thuật phần mềm
| BGA ngắn mạch | Đặt trước hình ảnh NG, phần mềm so sánh và nhận dạng tự động |
| BGA hàn giả | Đặt trước hình ảnh NG, phần mềm so sánh và nhận dạng tự động |
| Đo diện tích | Đặt trước tiêu chuẩn kích thước vùng, chức năng nhắc nhở sản phẩm NG. |
| Đo kích thước | Khoảng cách, độ cong đường vàng, độ dốc, góc, v.v. |
| Định vị tự động | Chức năng tự động về 0 của bàn khi bật nguồn, đặt lại hệ thống |
| Chế độ điều khiển | Điều khiển tự động CNC, bàn phím điều khiển thủ công, chuột, 3 chế độ tùy chọn. |
5. Điều khiển bàn
1. Tốc độ bàn có thể được điều chỉnh bằng phím cách: tốc độ thấp, bình thường và cao.
2. Chuyển động ba trục X, Y, Z và góc nghiêng được điều khiển bằng bàn phím.
3. Giao diện điều hướng lớn, hình ảnh điều hướng rõ ràng, bàn sẽ di chuyển đến nơi bạn nhấp chuột.
6. Lập trình CNC
1. Chỉ cần nhấp chuột và bạn có thể viết chương trình.
2. Bàn đối tượng di chuyển dọc theo hướng X, Y để định vị; ống tia X và bộ dò di chuyển dọc theo hướng Z để định vị.
3. Điện áp và dòng điện được đặt bằng phần mềm.
4. Cài đặt hình ảnh: độ sáng, độ tương phản, tự động tăng và phơi sáng
5. Người dùng có thể thay đổi thời gian tạm dừng để chuyển đổi chương trình.
6. Hệ thống chống va chạm có thể tối đa hóa độ nghiêng và quan sát của phôi.
7. Phân tích tự động về đường kính, tỷ lệ khoang, diện tích và độ tròn của BGA.
7. Nguyên tắc hoạt động của tia X
