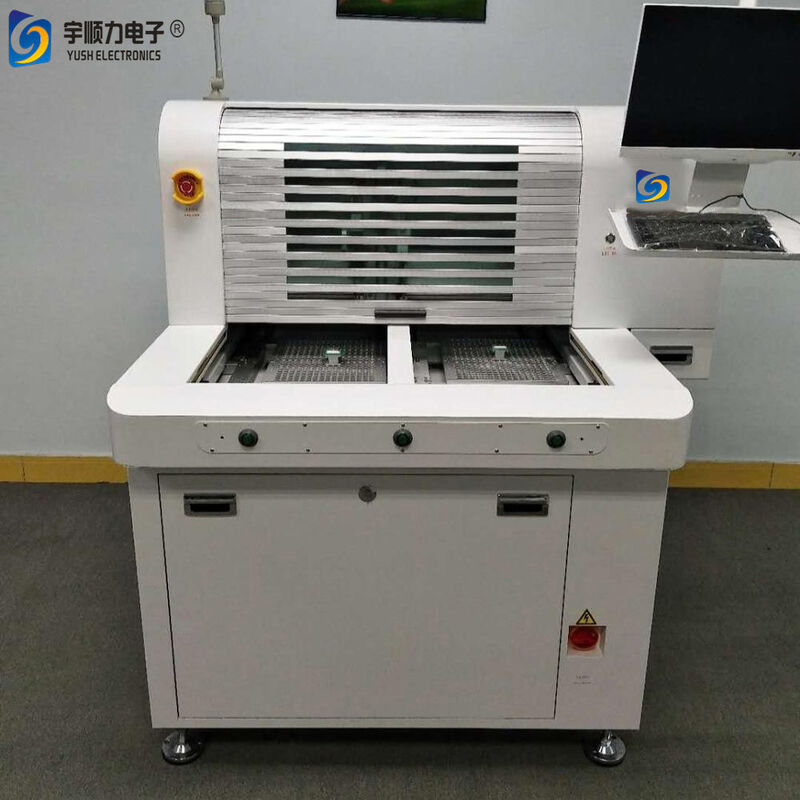

High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

Thông tin chi tiết sản phẩm

Nguồn gốc: Giang Tô, Trung Quốc

Hàng hiệu: YUSH

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: $60,000 / set

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                High Speed PCB Router Machine, Universal PCB Routing Tool, Stable PCB Depaneling Machine


Cân nặng:	3500 kg	Bước sóng Laser:	355nm
năng lượng laser:	10W	Định dạng xử lý tối đa:	610mm X 500mm
Tốc độ nền tảng XY:	50m/phút	Định vị chính xác:	±3um
Độ lặp lại:	±1um	Độ chính xác của hệ thống:	± 20um
Phạm vi quét điện kế:	50mm x 50mm	Độ dày cắt:	<1mm
Nguồn điện:	AC220V 50Hz/2.2KW; ba pha 380V 50Hz/5.5KW	Yêu cầu không khí:	516m3/h
Kích thước:	1818mm X 2317mm X 1550mm	nhiệt độ môi trường xung quanh:	20oC ±2oC
Độ ẩm:	<60% RH không ngưng tụ

Cân nặng:	3500 kg
Bước sóng Laser:	355nm
năng lượng laser:	10W
Định dạng xử lý tối đa:	610mm X 500mm
Tốc độ nền tảng XY:	50m/phút
Định vị chính xác:	±3um
Độ lặp lại:	±1um
Độ chính xác của hệ thống:	± 20um
Phạm vi quét điện kế:	50mm x 50mm
Độ dày cắt:	<1mm
Nguồn điện:	AC220V 50Hz/2.2KW; ba pha 380V 50Hz/5.5KW
Yêu cầu không khí:	516m3/h
Kích thước:	1818mm X 2317mm X 1550mm
nhiệt độ môi trường xung quanh:	20oC ±2oC
Độ ẩm:	<60% RH không ngưng tụ

High Speed Stable PCB Router Machine YSVC-650 Universal PCB Routing Tool

YSVC-650 laser PCB depaneling machine from YUSH Technology is designed for precision cutting of flexible circuit boards and organic coatings without requiring molds or protective plate fixation. Our FPC ultraviolet laser cutting machines are trusted by customers throughout the PCB industry for their reliability and performance.

Applications

Ideal for flexible circuit boards (FPC), RF boards, CVL materials, and thin plywood shape cutting. Suitable for processing silicon, ceramic, glass, and various substrate materials with exceptional precision.

Key Features

Proprietary control software with intuitive interface and comprehensive functionality
Capable of processing any graphics and cutting different thicknesses and materials with complete hierarchical synchronization
Optimized optical system ensures high beam quality and precision cutting with minimal focused spot size
High-performance UV laser with excellent beam quality and peak power characteristics
Minimal thermal effect with no delamination, producing precise, smooth cuts with steep sidewalls
Vacuum sample fixation eliminates need for mold protection plates, improving processing efficiency
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation functions
Superior processing uniformity with minimal depth fluctuations for complex graphics

Technical Specifications

Laser Type	Solid-state UV laser
Laser Wavelength	355nm
Laser Power	10W
Maximum Processing Format	610mm × 500mm (24" × 18")
XY Platform Maximum Speed	50m/min
Positioning Accuracy	±3μm
Repeatability	±1μm
System Precision	±20μm
Galvanometer Scanning Range	50mm × 50mm
Cutting Thickness	<1mm
Power Requirements	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Air Requirement	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Weight	3500kg
Operating Temperature	20℃ ±2℃
Humidity	<60% RH non-condensing
Control System	Industry-specific equipment with flexible processing software, motion control card and IPC control
Data Compatibility	Standard G-code, Gerber data, CAD files

Quick Specifications

Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz/2.2KW or three-phase 380V 50Hz/5.5KW
Working Air Pressure	516m³/h
Weight	3500kg
Application Scope	All V-CUT SMD PCB FPC boards
