Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy cắt laser tia UV 355nm, Máy cắt PCB 10W, máy cắt laser FPC chính xác cao


Cân nặng:	1600 kg	Quyền lực:	10 kW
Điện áp:	220V / 110V	Loại laze:	Tia UV 10W
Bước sóng Laser:	355nm	Công suất tối đa:	10W /15W
Tần số lặp lại:	1-250kHz	Độ chính xác của CCD:	0,005mm
Phạm vi làm việc tối đa:	450mm*430mm	Kích thước vệt tia:	0,015mm ± 0,003mm
Kích thước:	1500mmX1800mmX1660mm	Độ chính xác của bàn làm việc:	± 0,003mm
Sự lặp lại bàn làm việc:	± 0,002mm	Phạm vi tiếp cận bảng:	500mm*500mm
Thành phần cốt lõi:	PLC, Động cơ, Vòng bi, Động cơ, Bình áp lực, Bánh răng, Máy bơm

Cân nặng:	1600 kg
Quyền lực:	10 kW
Điện áp:	220V / 110V
Loại laze:	Tia UV 10W
Bước sóng Laser:	355nm
Công suất tối đa:	10W /15W
Tần số lặp lại:	1-250kHz
Độ chính xác của CCD:	0,005mm
Phạm vi làm việc tối đa:	450mm*430mm
Kích thước vệt tia:	0,015mm ± 0,003mm
Kích thước:	1500mmX1800mmX1660mm
Độ chính xác của bàn làm việc:	± 0,003mm
Sự lặp lại bàn làm việc:	± 0,002mm
Phạm vi tiếp cận bảng:	500mm*500mm
Thành phần cốt lõi:	PLC, Động cơ, Vòng bi, Động cơ, Bình áp lực, Bánh răng, Máy bơm

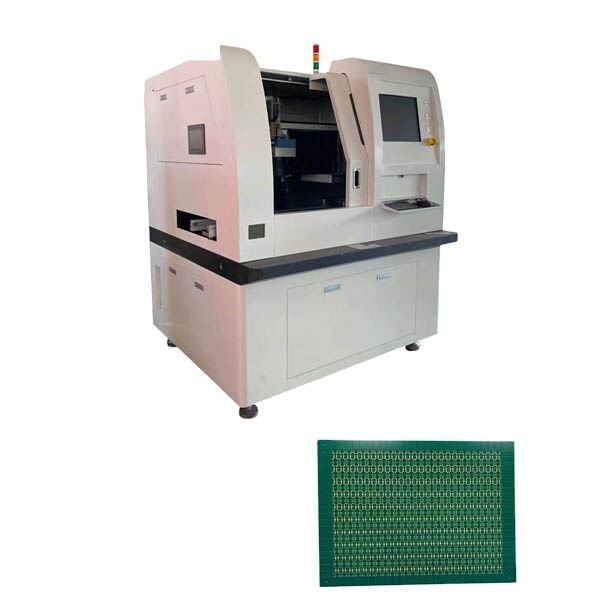

355nm 10W / 15W Máy cắt laser UV FPC / PCB CCD chính xác cao

Với giao diện CAM hoàn hảo, máy này hỗ trợ các định dạng tập tin khoan và mài thông thường.tích hợp đáng tin cậy với cấu trúc nhỏ gọnHệ thống điều khiển điện tử mô-đun đảm bảo bảo trì dễ dàng.

Lý tưởng cho việc chế biến các tấm kết hợp mềm và cứng (R-F PCBA), bao gồm các tấm linh hoạt và kết hợp cứng - linh hoạt, thiết bị này cung cấp khả năng thích nghi và hiệu quả chi phí cao hơn.

Ứng dụng máy cắt laser FPC UV

Cắt các vật liệu bảng mạch linh hoạt khác nhau và phim phủ với kết quả sạch, không có carbon
Cắt chất lượng cao, cắt nhanh các vật liệu cứng đến độ dày 1 mm
Bức nhọn tối thiểu do quá trình phân hủy và bốc hơi bằng tia UV
Hiệu ứng nhiệt nhỏ với cạnh cắt mịn mịn và tường bên dốc
Có khả năng cắt các vật liệu nền khác nhau bao gồm silicon, gốm sứ và thủy tinh
Xếp chính xác hình thành các loại phim chức năng khác nhau

Đặc điểm của sản phẩm YSV-7A

Các cạnh gọn gàng và mịn sau khi cắt
Không có vết nứt, bụi hoặc dư lượng hạt
Độ chính xác cao cho các vòng cung nhỏ và các ứng dụng cắt mịn
Hiệu quả làm giảm tỷ lệ thất bại khuôn
Tắt một bước của các mảnh ghép với nhiều kết hợp vật liệu và độ dày
Điều chỉnh chiều cao đầu laser tự động cho xử lý FPC gắn trên bề mặt hai mặt

Xử lý không tiếp xúc loại bỏ căng thẳng cơ học và biến dạng.

Thông số kỹ thuật

Thông số kỹ thuật/Mô hình	YSV-7A
Đầu laser	SP (Mỹ)
Loại laser	Laser tia cực tím 10W
Độ dài sóng laser	355nm
Sức mạnh tối đa	10W / 15W
Tần số lặp lại	1-250kHz
Chi tiết vị trí bàn làm việc	± 0,003mm
Độ chính xác lặp lại bảng làm việc	±0,002mm
Phạm vi phạm vi bảng	500mm × 500mm
Chọn vị trí CCD chính xác	0.005mm
Phạm vi hoạt động tối đa	450mm × 430mm
Kích thước điểm chùm	0.015mm ± 0.003mm
Kích thước (L × W × H)	1500mm × 1800mm × 1660mm
Trọng lượng	1800kg

Nguồn laser

Tính năng nhập khẩu ánh sáng sốc tia cực tím Mỹ với hiệu suất quang học tuyệt vời, tuổi thọ dài, cấu trúc đơn giản và hoạt động dễ dàng.

Hệ thống Galvanometer

Sử dụng hệ thống galvanometer tiên tiến nhất thế giới với phản hồi và thiết bị hiệu chuẩn tự động để đảm bảo hiệu quả và độ chính xác xử lý.

Taishan Green Marble Platform (Nền tảng đá cẩm thạch xanh Taishan)

Đá xanh "Taishan" chất lượng cao được chế biến cơ khí và hoàn thiện bằng tay để chính xác.và độ cứng trong khi duy trì độ chính xác dưới tải trọng nặngKhông rỉ sét, chống axit, và chống cạo.

Tính năng nền tảng đá cẩm thạch

Lớp độ chính xác: cấp độ "000", độ phẳng 2μm
Độ bền nén: 245-254 N/mm2
Mô-đun đàn hồi: 1,27-1,47 N/mm2 (cao hơn sắt đúc)
Tỷ lệ mở rộng tuyến tính: 4,61 × 10−6/°C
Tỷ lệ giảm áp bên trong: lớn hơn 15 lần so với thép với độ hấp thụ cú sốc tuyệt vời
Độ bền trên bờ: HS70 + với độ chống mòn cao hơn 5-10 lần so với sắt đúc

Hệ thống CCD

Hệ thống thu thập hình ảnh tốc độ cao với vị trí hình ảnh chính xác cao và phù hợp đảm bảo độ chính xác đặc biệt.

Nền tảng làm việc

Đầu tư của THK (Trung Quốc) với các hướng dẫn chuyển động tuyến tính chính xác, dây đai bóng, vít bóng, vòng cổ xoáy chéo và thiết bị điều khiển từ nhà cung cấp lớn nhất trong ngành.

Kết quả cắt laser FPC UV
