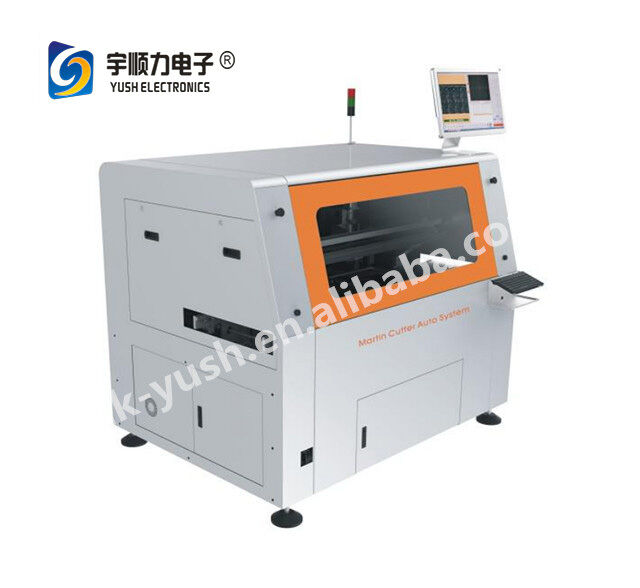

Máy cắt laser SMT / bảng PCB v Máy cắt

Thông tin chi tiết sản phẩm

Nguồn gốc: Giang Tô, Trung Quốc

Hàng hiệu: YUSH

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: $12,000-38,000 / set

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy cắt laser SMT, Máy cắt bảng PCB, Máy tạo PCB với bảo hành


Cân nặng:	3500 kg	Quyền lực:	10 kW
Điện áp:	220v, 380v	Tốc độ cắt:	01,0 ~100 mm/giây
Độ chính xác lặp lại:	± 0,01mm	Chế độ điều khiển:	IPC công nghiệp và PC
Chế độ lái xe:	Động cơ servo AC	Độ chính xác cắt:	± 0,05mm
Tốc độ trục chính:	Tối đa 100000 vòng/phút	Bước sóng Laser:	355nm
năng lượng laser:	10W	Định dạng tối đa:	610mm X 500mm
Tốc độ nền tảng:	50m/phút	Định vị chính xác:	± 3um
Độ lặp lại:	± 1um

Cân nặng:	3500 kg
Quyền lực:	10 kW
Điện áp:	220v, 380v
Tốc độ cắt:	01,0 ~100 mm/giây
Độ chính xác lặp lại:	± 0,01mm
Chế độ điều khiển:	IPC công nghiệp và PC
Chế độ lái xe:	Động cơ servo AC
Độ chính xác cắt:	± 0,05mm
Tốc độ trục chính:	Tối đa 100000 vòng/phút
Bước sóng Laser:	355nm
năng lượng laser:	10W
Định dạng tối đa:	610mm X 500mm
Tốc độ nền tảng:	50m/phút
Định vị chính xác:	± 3um
Độ lặp lại:	± 1um

Máy cắt laser SMT / bảng PCB v Máy cắt

Máy cắt laser SMT / Máy cắt v-PCB

Máy cắt laser stencil SMT YASTM-4C của YUSH Technology

Về công nghệ YUSH

YUSH Technology là một thương hiệu thiết bị hàng đầu cam kết nghiên cứu, phát triển và sản xuất thiết bị công nghiệp PCB.Máy cắt laser cực tím FPC của chúng tôi được khách hàng công nhận rộng rãi về độ chính xác và độ tin cậy.

Ứng dụng

Máy cắt laser FPC UV được thiết kế để cắt chính xác các bảng mạch linh hoạt và lớp phủ hữu cơ mà không cần khuôn hoặc cố định tấm bảo vệ.Sử dụng các nguồn laser năng lượng cao với điều khiển chùm chính xác đảm bảo tốc độ xử lý vượt trội và kết quả gia công chính xác.

Các đặc điểm chính

Phần mềm điều khiển độc quyền với giao diện trực quan, chức năng toàn diện và hoạt động đơn giản
Có khả năng xử lý bất kỳ đồ họa với độ dày và vật liệu khác nhau, đồng bộ hóa phân cấp hoàn chỉnh
Thiết kế hệ thống quang tối ưu đảm bảo chất lượng chùm cao và giảm kích thước điểm tập trung để cắt chính xác
Laser tia cực tím hiệu suất cao với bước sóng tối ưu, chất lượng chùm vượt trội và đặc điểm công suất đỉnh cao
Xử lý vật liệu thông qua phân hủy và bay hơi thay vì nóng chảy, dẫn đến giảm thiểu các vết nứt sau chế biến và hiệu ứng nhiệt nhỏ
Việc cố định mẫu chân không loại bỏ nhu cầu về tấm bảo vệ nấm mốc, cải thiện hiệu quả xử lý
Có khả năng cắt các vật liệu nền khác nhau bao gồm silic, gốm và thủy tinh
Chức năng chỉnh sửa tự động, định vị, cắt nhiều tấm, đo độ dày và bù đắp

Thông số kỹ thuật

Hệ thống laser

Loại laser: Laser UV trạng thái rắn
Độ dài sóng: 355nm
Sức mạnh laser: 10W

Khả năng xử lý

Định dạng xử lý tối đa: 610mm × 500mm (24" × 18")
Tốc độ tối đa của nền tảng XY: 50m/min
Độ chính xác định vị: ± 3μm
Khả năng lặp lại: ± 1μm
Độ chính xác hệ thống: ± 20μm
Phạm vi quét galvanometer: 50mm × 50mm
Độ dày cắt: <1mm

Nhu cầu về năng lượng và môi trường

Nguồn cung cấp điện: AC220V 50Hz / 2.2KW hoặc Ba pha 380V 50Hz / 5.5KW
Nhu cầu xả: 516m3/h
Nhiệt độ xung quanh: 20 °C ± 2 °C
Độ ẩm: < 60% RH không ngưng tụ
Độ rộng mặt đất: < 5μm
Tốc độ gia tốc rung động: <0,05g
Áp suất mặt đất: 2200kgf/m2

Hệ thống điều khiển

Thiết bị điều khiển chuyên ngành với phần mềm xử lý linh hoạt
Thẻ điều khiển chuyển động chuyên dụng và chế độ điều khiển IPC
Màn hình 17 inch với ổ cứng 300G+
Hỗ trợ mã G tiêu chuẩn, dữ liệu Gerber và định dạng CAD

Thông số kỹ thuật vật lý

Thông số kỹ thuật	Giá trị
Chiều dài cao nhất của bảng	610 × 500mm
Kích thước gói	1818mm × 2317mm × 1550mm
Độ dày	1mm
Cung cấp điện	AC220V 50Hz / 2.2KW; Ba pha 380V 50Hz / 5.5KW
Áp suất không khí làm việc	516m3/h
Trọng lượng	3500kg
Phạm vi áp dụng	Tất cả các bảng PCB FPC V-CUT SMD
