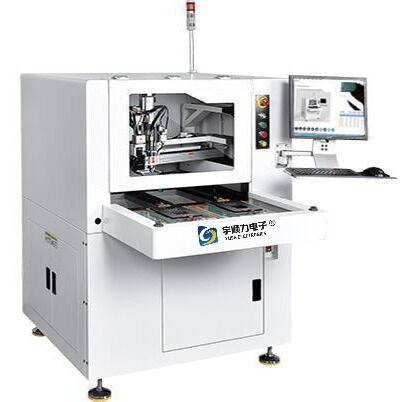

Máy bộ định tuyến bảng PCB tự động đầy đủ cho dây chuyền lắp ráp PCB

Thông tin chi tiết sản phẩm

Nguồn gốc: Giang Tô, Trung Quốc

Hàng hiệu: YUSH

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: $16,000-25,000 / set

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy cắt PCB hoàn toàn tự động, Đường dẫn bảng PCB cho dây chuyền lắp ráp, Máy đúc PCB tự động với bảo hành


Cân nặng:	900 kg	Kích thước làm việc:	350mm X 450mm
Kích thước bàn làm việc đôi:	700mm x 450mm	Tốc độ servo XY:	0-1000mm/giây
Tốc độ servo Z:	0-800mm/giây	Độ chính xác XY:	± 0,01mm
Độ chính xác cắt:	± 0,02mm	Độ chính xác hiệu chuẩn CCD:	± 0,01mm
Ứng suất tấm:	300uε dưới đây	Tốc độ trục chính:	60.000 vòng/phút
Đường kính công cụ:	0,8-2,3mm	Độ dày PCB:	0,2mm-6,0mm
Công suất hút bụi:	3HP (tùy chọn 5HP)	Kích thước máy hút bụi:	640mm×785mm×1760mm
Kích thước máy:	1220mm×1430mm×1520mm

Cân nặng:	900 kg
Kích thước làm việc:	350mm X 450mm
Kích thước bàn làm việc đôi:	700mm x 450mm
Tốc độ servo XY:	0-1000mm/giây
Tốc độ servo Z:	0-800mm/giây
Độ chính xác XY:	± 0,01mm
Độ chính xác cắt:	± 0,02mm
Độ chính xác hiệu chuẩn CCD:	± 0,01mm
Ứng suất tấm:	300uε dưới đây
Tốc độ trục chính:	60.000 vòng/phút
Đường kính công cụ:	0,8-2,3mm
Độ dày PCB:	0,2mm-6,0mm
Công suất hút bụi:	3HP (tùy chọn 5HP)
Kích thước máy hút bụi:	640mm×785mm×1760mm
Kích thước máy:	1220mm×1430mm×1520mm

Máy bộ định tuyến bảng PCB tự động đầy đủ cho dây chuyền lắp ráp PCB

Giải pháp phân tích PCB tự động chính xác cao được thiết kế để tích hợp dây chuyền lắp ráp PCB hiệu quả với khả năng hai bàn làm việc.

Thông số kỹ thuật

Kích thước làm việc một bên	350mm × 450mm
Kích thước bàn làm việc đôi	700 mm × 450 mm
X-Y AC Servo tốc độ	0-1000mm/giây
Z AC Servo tốc độ	0-800mm/s
Độ chính xác lặp lại X-Y	±0,01mm
Độ chính xác cắt	±0,02mm
Độ chính xác hiệu chuẩn của máy ảnh CCD	±0,01mm
Giá trị căng của tấm	300uε dưới
Tốc độ quay trục NSK	Tối đa là 60.000 vòng/phút
Chiều kính công cụ	0.8-2.3mm
Độ dày cắt bảng PCB	0.2mm-6.0mm
Năng lượng thu bụi	3HP (tùy chọn 5HP)
Kích thước tủ thu bụi	640mm × 785mm × 1760mm (D × W × H)
Kích thước máy	1220mm × 1430mm × 1520mm (D × W × H)
Trọng lượng của động cơ chính + máy thu bụi	900 kg

Tính năng cấu hình thiết bị

Cấu trúc bàn làm việc kép

YSL-880L có chức năng vận hành đường sắt trượt kép và trụ hai nền tảng để xử lý đồng thời các loại sản phẩm khác nhau, giảm đáng kể thời gian chờ xử lý đĩa.Có thể cấu hình như hai nền tảng hoặc nền tảng đơn lớn để tăng sự linh hoạt hoạt động.

Hệ thống trục chân không thấp hơn

Vòng trục nhập khẩu tốc độ cao cho căng thẳng cắt tối thiểu, độ chính xác cao và phản ứng nhanh
Hệ thống phát hiện máy cắt xay để theo dõi thời gian thực và ngăn chặn hoạt động tiếp tục sau khi cắt
Hệ thống thị giác tiên tiến với nguồn ánh sáng vòng đồng nhất và điều chỉnh độ sáng để nhận dạng điểm Mark vượt trội trên các kết thúc PCB khác nhau bao gồm mạ thép, mạ đồng, mạ vàng,và phun thiếc
Chức năng bù đắp điểm đối chiếu thị giác để tăng độ chính xác

Cấu trúc chế độ hút tối ưu

Thiết kế niêm phong ống với lối hút góc 45 độ giảm hiện tượng xoáy bụi bên trong để loại bỏ chất thải hiệu quả.

Máy điều khiển đặc biệt CNC

Bộ điều khiển CNC độc lập tích hợp các chức năng điều khiển với sự ổn định đặc biệt, độ chính xác cao, truyền phản ứng nhanh và khả năng chống can thiệp mạnh mẽ.

Hệ thống thu bụi hiệu quả cao

YSL-880L sử dụng động cơ hiệu quả cao và thiết kế lưỡi gió với dung lượng hút lớn.Mức tiếng ồn được kiểm soát trong phạm vi 80 decibel.
