Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy tách bảng mạch PCB nhỏ, máy khắc để cắt PCB, máy cắt PCB YSVC-650


Cân nặng:	3500 kg	Quyền lực:	10 kW
Điện áp:	220V/380V	Y Tốc độ cắt:	0 ~ 100mm/giây
Tốc độ trục chính:	50000 vòng/phút	Áp suất không khí:	4kg/cm2
Thứ nguyên máy chủ:	700mm * 900mm * 1200mm	Sự chính xác:	± 0,01mm
Hành trình trục Z:	50mm	Độ chính xác cắt:	± 0,1mm
Tiêu thụ điện năng:	2kVA	Điện áp thu bụi:	380V 1.5P
Kích thước máy hút bụi:	680mm * 400mm * 900mm	Kích thước tối đa của PCB:	450mm * 500mm
Ổ đĩa XYZ:	Động cơ servo AC

Cân nặng:	3500 kg
Quyền lực:	10 kW
Điện áp:	220V/380V
Y Tốc độ cắt:	0 ~ 100mm/giây
Tốc độ trục chính:	50000 vòng/phút
Áp suất không khí:	4kg/cm2
Thứ nguyên máy chủ:	700mm * 900mm * 1200mm
Sự chính xác:	± 0,01mm
Hành trình trục Z:	50mm
Độ chính xác cắt:	± 0,1mm
Tiêu thụ điện năng:	2kVA
Điện áp thu bụi:	380V 1.5P
Kích thước máy hút bụi:	680mm * 400mm * 900mm
Kích thước tối đa của PCB:	450mm * 500mm
Ổ đĩa XYZ:	Động cơ servo AC

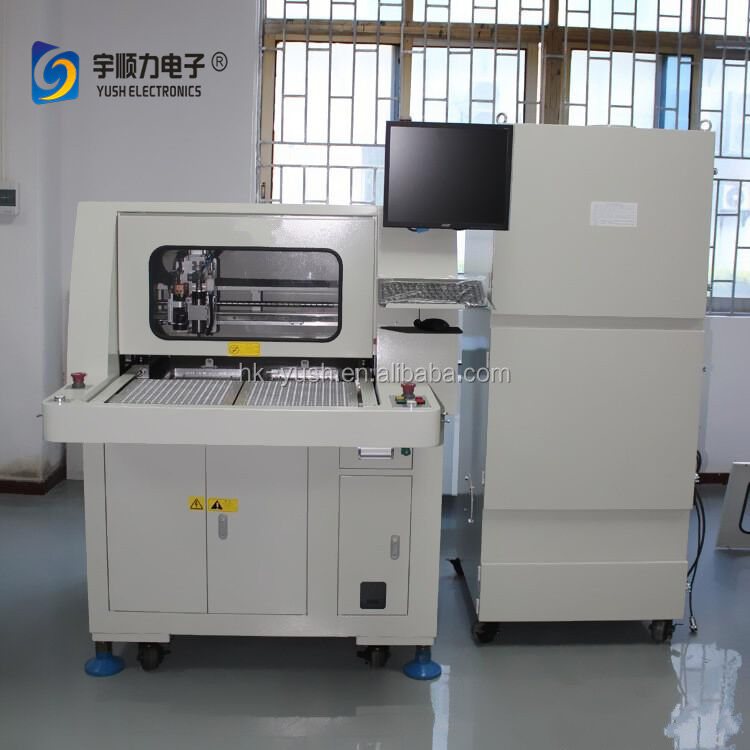

Máy khắc và máy cắt PCB kích thước nhỏ -YSVC-650

Máy khắc và máy cắt PCB cỡ nhỏ - YSVC-650

Tổng quan sản phẩm

Máy cắt PCB YSVC-650 được thiết kế để tách mạch in chính xác. Hệ thống dao cắt tự động này loại bỏ các vấn đề sản xuất phổ biến đồng thời duy trì độ chính xác và hiệu quả cao.

Lợi ích chính

Ngăn ngừa nứt thiếc nhân tạo và hư hỏng linh kiện trong quá trình tách
Loại bỏ các vấn đề ứng suất do tạo lực cơ học
Phù hợp với nhiều loại vỏ và hình dạng bảng mạch PCB không đều (đường thẳng, cung, loại L, v.v.)
Tích hợp trục X, Y, Z với động cơ trục chính tốc độ cao 60.000 vòng/phút

Tính năng máy

Được thiết kế để phân chia sản phẩm ghép hình và bán thành phẩm
Tốc độ cắt cao với độ chính xác vượt trội
Vận hành đơn giản và giao diện thân thiện với người dùng
Khả năng thay đổi dụng cụ nhanh chóng với điều chỉnh thiết lập tối thiểu
Hệ thống thu gom bụi cường độ cao duy trì sự sạch sẽ của PCB và bề mặt
Chế độ cắt ứng suất tối thiểu để tối ưu hóa tính toàn vẹn của bảng mạch

Thông số kỹ thuật

Tốc độ cắt	0 - 100mm/s
Độ chính xác máy	± 0.01mm
Hành trình trục Z	50mm
Hệ thống điều khiển	Điều khiển X, Y, Z hoặc PC công nghiệp với màn hình cảm ứng
Hệ thống truyền động	Động cơ servo AC cho trục X, Y, Z
Độ chính xác cắt	± 0.1mm
Tốc độ trục chính	TỐI ĐA 50.000 vòng/phút
Điện áp máy chủ	220V 50/60Hz
Áp suất khí	4kg/cm² hoặc cao hơn
Tiêu thụ điện năng	2KVA
Thu gom bụi	Hệ thống thu gom bụi tích hợp
Điện áp máy hút bụi	380V 1.5P
Kích thước máy chủ	700mm × 900mm × 1200mm
Kích thước máy hút bụi	680mm × 400mm × 900mm

Tính năng tùy chọn

Hệ thống thị giác CCD để tăng cường độ chính xác
Thu gom bụi toàn diện (trên và dưới)
Khả năng tương thích với nhiều kích thước bảng mạch PCB: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Tùy chọn vận hành màn hình cảm ứng và thủ công hoặc PC
