Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy cắt bảng PCB hoàn toàn tự động, Máy in trực quan hiệu quả cao, YS-12 máy PCB


Cân nặng:	1500kg	Điện áp:	220V
Kích thước tối thiểu:	520x300mm	Kích thước tối đa:	1500x750mm
Kích thước tối thiểu PCB:	50X50mm	Kích thước tối đa của PCB:	1200x350mm
Độ dày PCB:	0,4-6mm	Pcb Warpage:	<1%
tốc độ vận chuyển:	Tối đa 1500 mm/giây	Tốc độ in:	10-200mm/giây
Áp lực in ấn:	0,5-25kg	Lặp lại độ chính xác vị trí:	±0,015mm
Độ chính xác in ấn:	±0,025mm	Loại máy ảnh:	130 megapixel
Nhiệt độ làm việc:	-20 -45

Cân nặng:	1500kg
Điện áp:	220V
Kích thước tối thiểu:	520x300mm
Kích thước tối đa:	1500x750mm
Kích thước tối thiểu PCB:	50X50mm
Kích thước tối đa của PCB:	1200x350mm
Độ dày PCB:	0,4-6mm
Pcb Warpage:	<1%
tốc độ vận chuyển:	Tối đa 1500 mm/giây
Tốc độ in:	10-200mm/giây
Áp lực in ấn:	0,5-25kg
Lặp lại độ chính xác vị trí:	±0,015mm
Độ chính xác in ấn:	±0,025mm
Loại máy ảnh:	130 megapixel
Nhiệt độ làm việc:	-20 -45

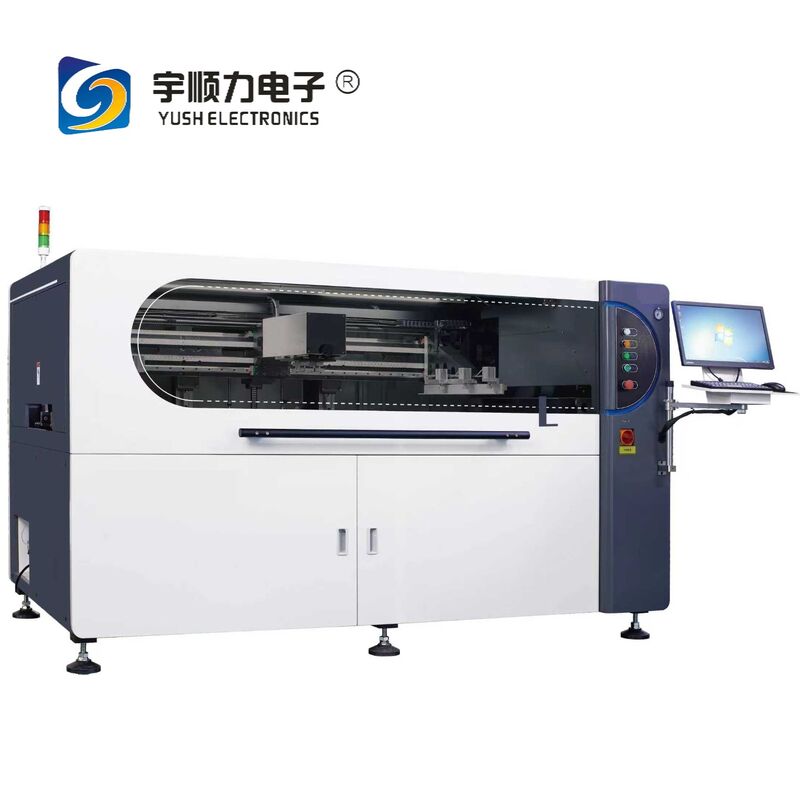

Máy in trực quan hiệu quả cao hoàn toàn tự động YS-12

YS-12 Máy in hình ảnh hiệu suất cao hoàn toàn tự động

Máy in hình ảnh hoàn toàn tự động YS-12 được thiết kế cho mini LED, in bán dẫn và các ứng dụng năng lượng mới.25mm pitch với khoảng cách bằng nhau, và yêu cầu quá trình chính xác cao.

Thông số kỹ thuật

Khung màn hình

Parameter	Thông số kỹ thuật
Kích thước tối thiểu	520×300mm
Kích thước tối đa	1500×750mm
Độ dày	20-40mm
Chế độ vị trí stencil	Định vị bằng tay

Các thông số bảng PCB

Parameter	Thông số kỹ thuật
PCB Min Size	50×50mm
Kích thước tối đa PCB	1200×350mm
Độ dày PCB	0.4-6mm
PCB Warpage	< 1%
Khả năng làm sạch cạnh bảng PCB	2.5mm
Chiều cao của bảng	25mm
Độ cao vận chuyển	900±40mm
Tốc độ vận chuyển	Max 1500mm/s Có thể lập trình
Phương thức vận chuyển	Đường dây vận chuyển một phần
Trọng lượng tối đa của bảng PCB	7kg
Định hướng vận chuyển	Bên trái - bên phải; bên phải - bên trái; bên trái - bên trái; bên phải - bên phải

Các thông số in

Parameter	Thông số kỹ thuật
Tốc độ in	10-200mm/s
Áp lực in	0.5-25kg
Chế độ in	In đơn hoặc hai squeegee
Khoảng cách thả	0-20mm
Chế độ Snap	Ba giai đoạn gỡ hình
Loại squeegee	Máy hút cao su/máy hút thép
Tốc độ phát hành	0-20mm/s

Độ chính xác in

Parameter	Thông số kỹ thuật
Lặp lại vị trí chính xác	± 0,015mm
Độ chính xác in	±0,025mm
Thời gian chu kỳ (không bao gồm làm sạch)	< 15 giây
Thời gian chuyển đổi	< 5 phút

Các thông số làm sạch

Parameter	Thông số kỹ thuật
Động cơ làm sạch	Sản xuất tự động
Vị trí làm sạch	Làm sạch đúng cách
Tốc độ làm sạch	10-200mm/s
Tiêu thụ chất lỏng làm sạch	Tự động & điều chỉnh bằng tay
Tiêu thụ giấy làm sạch	Tự động & điều chỉnh bằng tay

Các thông số hình ảnh

Parameter	Thông số kỹ thuật
CCD FOV	10 × 8mm
Loại máy ảnh	Máy ảnh kỹ thuật số 130 megapixel
Hệ thống máy ảnh	Cấu trúc tùy chọn khóa/tắt
Thời gian chu kỳ máy ảnh	150ms
Kích thước dấu	0.1-6mm
Tránh xa.	Tối đa: 1 miếng
Số đánh dấu	Tối đa: 4 miếng
Khám phá 2D	Khám phá mực thấp / thiếu in ấn / mực liên tục

Cấu hình chức năng

Kiểm soát an toàn:Cửa mở để dừng, báo động bất thường
Smart UI:Giao diện hoàn toàn mới, nút tắt hoạt động
Cài đặt quyền:Các cấp độ truy cập cho người vận hành, kỹ thuật viên và kỹ sư có thể cấu hình tự do
Hệ thống MES tiêu chuẩn:Các giải pháp công nghiệp 4.0 tùy chỉnh, ghi lại SOP, tải dữ liệu thiết bị
Kết nối SPI:Phân bổ tự động, ít phát hiện thiếc, làm sạch lưới thép tự động
Hệ thống theo dõi:Mã quét máy ảnh, tương thích với kích thước 2,5×2,5-8×8mm

Cài đặt & Yêu cầu về địa điểm

Parameter	Thông số kỹ thuật
Trọng lượng máy	1500kg
Nguồn cung cấp điện chính	AC: 220±10V; 50/60Hz, 3,5KW với dòng điện ổn định và nguồn cung cấp điện
Sợi dây đất	Thiết bị đòi hỏi phải nối đất riêng biệt
Loại cắm	Tiếng Anh SS145 (13A)
Nguồn cung cấp không khí chính	4.0-6kgf/cm2 nguồn khí công nghiệp, đường thở đường thẳng đường kính 8mm

Môi trường hoạt động

Parameter	Thông số kỹ thuật
Nhiệt độ hoạt động	-20°C đến 45°C
Môi trường làm việc ẩm	30% đến 60%
Bảo vệ điện tĩnh	Bảo vệ điện tĩnh nối đất ESD
