Thông tin chi tiết sản phẩm
Nguồn gốc: Giang Tô, Trung Quốc
Hàng hiệu: YUSH
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: $9,800 / set
Cân nặng: |
2100 kg |
pcb áp dụng: |
L700xW460mm đến L50xW50mm |
Tốc độ: |
200.000CPH (Khi sử dụng đầu RS) |
thành phần áp dụng: |
0201* đến 6,5mm (Chiều cao 2,0mm trở xuống) |
Gắn độ chính xác: |
+/-35μm (25μm) Cpk ≥1,0 (3) |
Số lượng máng ăn: |
Tối đa. 80 máy cấp liệu có đầu RS |
Nguồn điện: |
Điện xoay chiều 3 pha 200/208/220/240/380/400/416V +/-10% |
Cung cấp không khí: |
0,45MPa trở lên, ở trạng thái sạch, khô |
Kích thước bên ngoài: |
L1.000×W2.100×H1.550mm |
Tốc độ (đầu MU): |
58.000CPH (Khi sử dụng đầu MU) |
Các thành phần áp dụng (MU): |
0402 đến 45×100mm (Chiều cao 15mm trở xuống) |
Độ chính xác lắp đặt (MU): |
+/-40μm (30μm) Cpk ≥1,0 (3σ) |
Số lượng ăn (MU): |
92 máy cấp liệu có đầu MU hoặc FL |
Bộ nạp tối đa (RS+MU): |
Tối đa. 84 máy cấp liệu có đầu RS x 2 + MU x 2 |
Chiều cao thành phần (MU): |
Chiều cao 25,5mm trở xuống |
Cân nặng: |
2100 kg |
pcb áp dụng: |
L700xW460mm đến L50xW50mm |
Tốc độ: |
200.000CPH (Khi sử dụng đầu RS) |
thành phần áp dụng: |
0201* đến 6,5mm (Chiều cao 2,0mm trở xuống) |
Gắn độ chính xác: |
+/-35μm (25μm) Cpk ≥1,0 (3) |
Số lượng máng ăn: |
Tối đa. 80 máy cấp liệu có đầu RS |
Nguồn điện: |
Điện xoay chiều 3 pha 200/208/220/240/380/400/416V +/-10% |
Cung cấp không khí: |
0,45MPa trở lên, ở trạng thái sạch, khô |
Kích thước bên ngoài: |
L1.000×W2.100×H1.550mm |
Tốc độ (đầu MU): |
58.000CPH (Khi sử dụng đầu MU) |
Các thành phần áp dụng (MU): |
0402 đến 45×100mm (Chiều cao 15mm trở xuống) |
Độ chính xác lắp đặt (MU): |
+/-40μm (30μm) Cpk ≥1,0 (3σ) |
Số lượng ăn (MU): |
92 máy cấp liệu có đầu MU hoặc FL |
Bộ nạp tối đa (RS+MU): |
Tối đa. 84 máy cấp liệu có đầu RS x 2 + MU x 2 |
Chiều cao thành phần (MU): |
Chiều cao 25,5mm trở xuống |

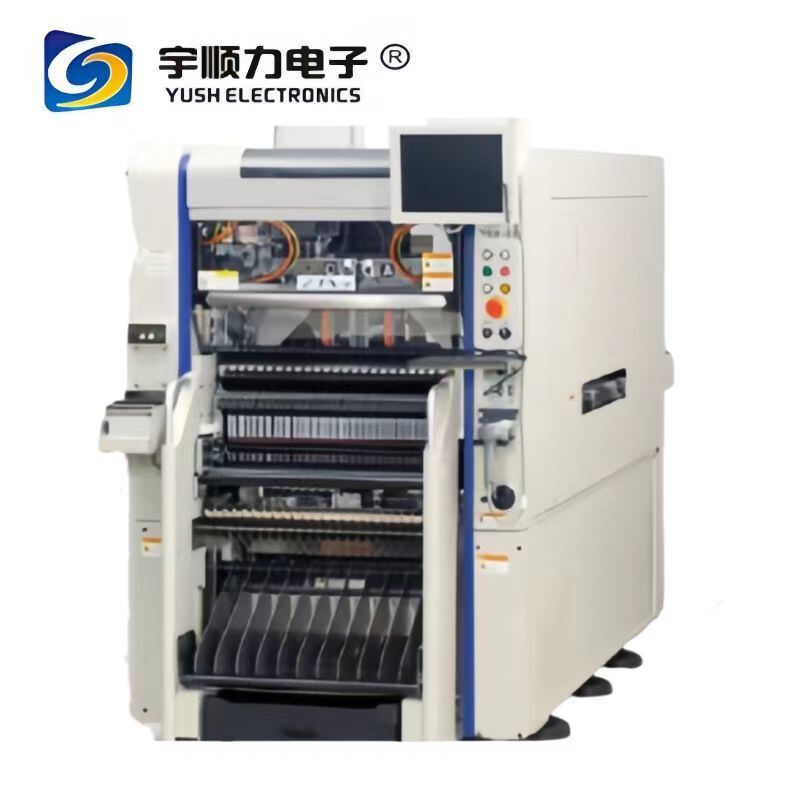

| Model | 4-Beam, 4-Head Spec. (YS-40R4) | 2-Beam, 2-Head Spec. (YS-40R2) |
|---|---|---|
| Applicable PCB | L700×W460mm to L50×W50mm | |
| Speed | 200,000 CPH (When using RS head) | 58,000 CPH (When using MU head) |
| Applicable components | 0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less) |
0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less) |
| Mounting accuracy | +/-35μm (25μm) Cpk ≥1.0 (3σ) |
+/-40μm (30μm) Cpk ≥1.0 (3σ) |
| Number of component types | Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion |
92 feeders with MU or FL heads |
| Power supply | 3-Phase AC 200/208/220/240/380/400/416V +/-10% | |
| Air supply source | 0.45MPa or more, in clean, dry state | |
| External dimension | L1,000×W2,100×H1,550mm | |
| Weight | Approx. 2,100 kg | |
