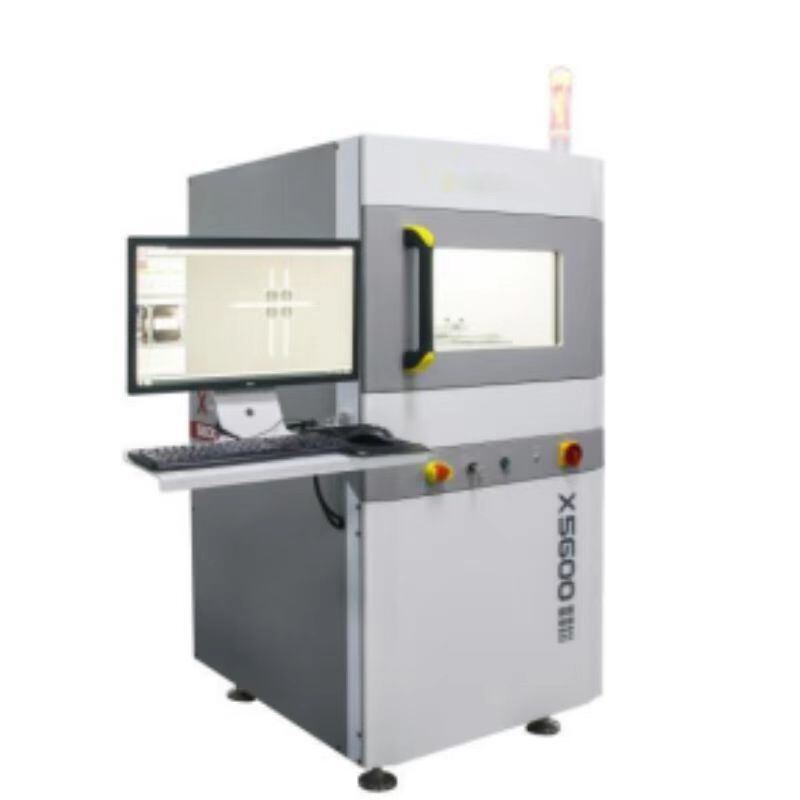

Giải pháp X-quang chất lượng cao YSL-X5600 Hệ thống kiểm tra X-quang vi tiêu điểm của nhà sản xuất

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: YUSH

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: $35,000 / set

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hệ thống kiểm tra tia X lấy nét vi mô, Máy làm PCB với bảo hành, Giải pháp X-quang YSL-X5600


Điện áp:	220V	Quyền lực:	1,5 KW
Cân nặng:	750 kg	Kích thước:	85010001700mm
Thành phần cốt lõi:	PLC, động cơ, ổ trục, hộp số, động cơ, tàu áp suất	Nghị quyết:	Độ phân giải cao
Chế độ kiểm tra:	Kiểm tra CNC	Kiểm soát bảng:	Chuyển động ba trục X, Y, Z
Điều chỉnh tốc độ:	Tốc độ thấp, bình thường, cao	Điều khiển điện áp:	Bộ phần mềm
Kiểm soát hiện tại:	Bộ phần mềm	Cài đặt hình ảnh:	Độ sáng, độ tương phản, tự động tăng, phơi sáng
hệ thống chống va chạm:	Tối đa hóa độ nghiêng và quan sát	Phân tích tự động:	Đường kính, tỷ lệ khoang, diện tích, độ tròn
dẫn đường:	Điều hướng tự động hồng ngoại

Điện áp:	220V
Quyền lực:	1,5 KW
Cân nặng:	750 kg
Kích thước:	85010001700mm
Thành phần cốt lõi:	PLC, động cơ, ổ trục, hộp số, động cơ, tàu áp suất
Nghị quyết:	Độ phân giải cao
Chế độ kiểm tra:	Kiểm tra CNC
Kiểm soát bảng:	Chuyển động ba trục X, Y, Z
Điều chỉnh tốc độ:	Tốc độ thấp, bình thường, cao
Điều khiển điện áp:	Bộ phần mềm
Kiểm soát hiện tại:	Bộ phần mềm
Cài đặt hình ảnh:	Độ sáng, độ tương phản, tự động tăng, phơi sáng
hệ thống chống va chạm:	Tối đa hóa độ nghiêng và quan sát
Phân tích tự động:	Đường kính, tỷ lệ khoang, diện tích, độ tròn
dẫn đường:	Điều hướng tự động hồng ngoại

Giải pháp X-quang chất lượng cao YSL-X5600 Hệ thống kiểm tra X-quang vi tiêu điểm của nhà sản xuất

Hệ thống kiểm tra tia X lấy nét vi mô YSL-X5600

Hệ thống kiểm tra tia X lấy nét vi mô chính xác cao cho phân tích thành phần điện tử tiên tiến

Ứng dụng

Chức năng và đặc điểm

Ưu điểm ứng dụng

Thiết bị thu nhỏ, dễ cài đặt và vận hành
Áp dụng cho chip, BGA / CSP, Wafer, SOP / QFN, SMT và PTU bao bì, cảm biến và các lĩnh vực khác kiểm tra sản phẩm
Thiết kế độ phân giải cao để có được hình ảnh tốt nhất trong thời gian rất ngắn
Hướng dẫn trực tuyến hồng ngoại tự động và chức năng định vị có thể chọn địa điểm chụp nhanh chóng
Chế độ kiểm tra CNC có thể nhanh chóng và tự động kiểm tra mảng đa điểm
Kiểm tra đa góc nghiêng giúp kiểm tra các khiếm khuyết mẫu dễ dàng hơn
Hoạt động phần mềm đơn giản, chi phí hoạt động thấp
Tuổi thọ dài

Tính toán tỷ lệ trống tự động

Chức năng kiểm tra BGA nâng cao: YSL-X5600 có thể nhanh chóng chọn và đánh dấu một quả bóng hàn đơn lẻ hoặc chọn các quả bóng hàn để kiểm tra bằng hộp ma trận;nó có thể xác định bằng tay hoặc tự động các quả cầu hàn BGA và hoàn thành kiểm tra- Thực hiện theo hướng dẫn hệ thống để dễ dàng hoàn thành quy trình kiểm tra và đảm bảo kết quả kiểm tra chính xác và đáng tin cậy.

Đo kích thước

Các công cụ đo bao gồm khoảng cách, tỷ lệ khoảng cách, khoảng cách đường thẳng, góc, dấu mũi tên, bán kính vòng tròn, khoảng cách điểm, khoảng cách giữa vòng tròn, chu vi, đa giác vẽ bằng tay,hình tự do được vẽ bằng tay vv., với khả năng mô tả văn bản.

Các thông số kỹ thuật phần cứng

Các thông số kỹ thuật phần mềm

Kiểm soát bảng

Tốc độ của bảng có thể được điều chỉnh bằng thanh không gian: tốc độ thấp, bình thường và cao
X, Y, Z ba trục chuyển động và góc nghiêng được điều khiển bởi bàn phím
Lối xem trình điều hướng lớn, hình ảnh điều hướng rõ ràng, bảng sẽ di chuyển đến nơi bạn nhấp chuột

Lập trình CNC

Chỉ cần nhấp chuột và bạn có thể viết các chương trình
Bảng đối tượng di chuyển dọc theo hướng X, Y để định vị; ống tia X di chuyển dọc theo hướng Z để định vị
Điện áp và dòng được thiết lập bằng phần mềm
Cài đặt hình ảnh: độ sáng, độ tương phản, tăng tự động và phơi sáng
Người dùng có thể thay đổi thời gian tạm dừng để chuyển đổi chương trình
Hệ thống chống va chạm có thể tối đa hóa độ nghiêng và quan sát của các mảnh làm việc
Phân tích tự động về đường kính, tỷ lệ khoang, diện tích và độ tròn của BGA

Nguyên tắc hoạt động của tia X

Ứng dụng X-RAY
