Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Micro PCB drilling machine with 0.005mm precision, PCB depaneling machine with positional accuracy, Precision PCB drilling machine for micro holes


Cân nặng:	4500 kg	Quyền lực:	5kw
Điện áp:	220V/380V	Kích cỡ:	2100mm×2020mm×1820mm
Kích thước dây:	550mm × 670mm	Áp suất khí nén:	6,5bar-7bar
Dòng không khí:	200L/phút	Phôi cố định:	3.175mm
Độ chính xác vị trí:	0,005mm	Lặp lại độ chính xác vị trí:	0,002mm
Lỗ mỗi lần:	2	Tốc độ trục chính tối đa:	160K rpm
Đường kính mũi khoan tối thiểu:	0,10mm	Chiều kính khoan tối đa:	6,35mm
Số thay đổi công cụ:	250 chiếc

Cân nặng:	4500 kg
Quyền lực:	5kw
Điện áp:	220V/380V
Kích cỡ:	2100mm×2020mm×1820mm
Kích thước dây:	550mm × 670mm
Áp suất khí nén:	6,5bar-7bar
Dòng không khí:	200L/phút
Phôi cố định:	3.175mm
Độ chính xác vị trí:	0,005mm
Lặp lại độ chính xác vị trí:	0,002mm
Lỗ mỗi lần:	2
Tốc độ trục chính tối đa:	160K rpm
Đường kính mũi khoan tối thiểu:	0,10mm
Chiều kính khoan tối đa:	6,35mm
Số thay đổi công cụ:	250 chiếc

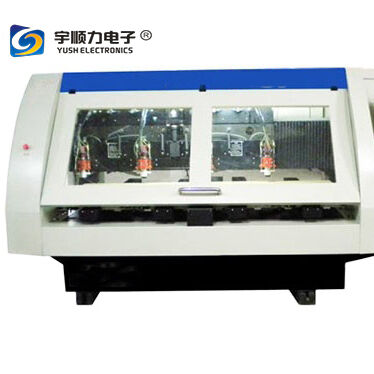

Micro Pcb Drilling Machine With Positional Precision 0.005mm

Micro PCB Drilling Machine with 0.005mm Positional Precision

This high-precision PCB drilling machine is designed for creating printed circuit boards, featuring 2-axis operation for drilling holes on both single and double-layer PCBs with exceptional accuracy.

Technical Specifications

Wiring Size	550mm × 670mm
X, Y, Z Axis Positioning Table	560mm × 840mm × 60mm
X, Y Axis Positioning Feed	40m/min
Z Axis Locomotion Feed	30m/min
X, Y Axis Acceleration	1.2g
Z Axis Acceleration	3G
Fixed Workpiece	3.175mm
Positional Precision	0.005mm
Repeat Positional Precision	0.002mm
Holes Per Time	2
Max Speed of Spindle (Optional)	160,000 rpm
Break Tool Check	Contact Drilling
Minimum Drill Diameter	0.10mm
Maximum Drill Diameter	6.35mm
Tool Changer Capacity	250 PCS
Laser Tool Check	Can check diameter and length of tools
CNC Type	Sieb & Meyer CNC 84.00
Power Supply	380V 50/60Hz
Total Power	5 KW
Compressed Air Pressure	6.5bar - 7bar
Air Flux	200 L/min
Machine Size	2100mm × 2020mm × 1820mm
Gross Weight	4500kg
