Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máy sửa chữa BGA với căn chỉnh quang học, Máy sửa chữa BGA ZM-R7220A, Máy tách mạch PCB trạm BGA


Điện áp:	220V	Quyền lực:	5650W
Cân nặng:	76kg	Kích thước:	685633850mm
Công suất sưởi hàng đầu:	1450W	Công suất máy sưởi dưới cùng:	1200W
Công suất máy sưởi IR:	2700W	Độ chính xác nhiệt độ:	± 3
Kích thước PCB tối đa:	415×370mm	Kích thước PCB tối thiểu:	6×6mm
Tối đa chip BGA:	60×60mm	chip BGA tối thiểu:	2×2mm
Gắn độ chính xác:	± 0,02mm	Độ phóng đại quang học:	230X
Tính thường xuyên:	50/60Hz

Điện áp:	220V
Quyền lực:	5650W
Cân nặng:	76kg
Kích thước:	685633850mm
Công suất sưởi hàng đầu:	1450W
Công suất máy sưởi dưới cùng:	1200W
Công suất máy sưởi IR:	2700W
Độ chính xác nhiệt độ:	± 3
Kích thước PCB tối đa:	415×370mm
Kích thước PCB tối thiểu:	6×6mm
Tối đa chip BGA:	60×60mm
chip BGA tối thiểu:	2×2mm
Gắn độ chính xác:	± 0,02mm
Độ phóng đại quang học:	230X
Tính thường xuyên:	50/60Hz

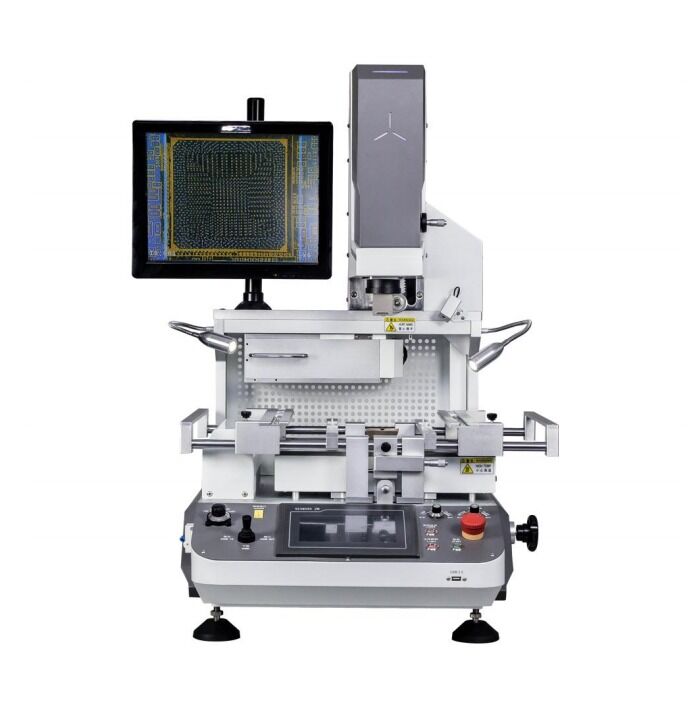

Máy sửa chữa BGA ZM-R7220A chất lượng cao với căn chỉnh quang học

ZM-R7220A BGA Rework Station với sự sắp xếp quang học

Ứng dụng sản phẩm

Trạm sửa chữa BGA chính xác cao này được thiết kế cho các ứng dụng sửa chữa PCB chuyên nghiệp và thay thế thành phần:

Xóa và hàn tất cả các loại thành phần BGA (không có chì và có chì)
Loại bỏ và sửa chữa chip IC BGA của bo mạch chủ và các thành phần khác
Giảm chi phí sản xuất bằng cách tái chế các khớp hàn bị lỗi trong quá trình lắp ráp PCB
Tái chế micro BGA, VGA, CCGA, QFN, CSP, LGA, SMD và các loại chipset khác
Lý tưởng cho việc tái chế bo mạch chủ chính xác cao trong máy tính xách tay, máy chơi game, điện thoại di động và thiết bị điện tử

Các đặc điểm chính

Hệ thống sưởi ấm tiên tiến

Hệ thống sưởi ấm trước bằng sợi carbon hồng ngoại diện tích lớn để sưởi ấm nhanh chóng, đồng đều mà không bị ô nhiễm ánh sáng
Điều khiển độc lập các máy sưởi trên, dưới và nhiệt độ IR với độ chính xác nhiệt độ ± 3 °C
Quá trình kiểm soát nhiệt độ mười phân đoạn phù hợp với tất cả các ứng dụng tái chế BGA
Khu vực làm nóng trước IR có thể điều chỉnh để làm nóng PCB đồng bộ

Định hướng quang học chính xác

Hệ thống quang màu CCD có thể điều chỉnh với các chức năng chia chùm, zoom và điều chỉnh vi mô
Phân giải màu tự động và điều chỉnh độ sáng
Tăng độ phóng to 230X với độ chính xác lắp đặt trong vòng ± 0,02mm
Ngăn ngừa mệt mỏi mắt trong các buổi làm việc lại kéo dài

Hệ thống vận hành thông minh

Giao diện người máy độ nét cao với các thông số nhiệt độ được bảo vệ bởi cơ quan
Chức năng hàn và giải hàn tự động mà không cần điều chỉnh bằng tay
Lưu trữ hồ sơ nhiệt độ không giới hạn với khả năng thu hồi một phím
Kết nối USB với điều khiển máy tính không người lái
Hệ thống vòi BGA xoay 360 ° với cài đặt và thay thế dễ dàng

An toàn & Bảo vệ

Chứng nhận CE với các chức năng bảo vệ an toàn toàn
Vòng mạch tắt điện tự động khi nhiệt độ vượt quá giới hạn điều khiển
Các thông số nhiệt độ được bảo vệ bằng mật khẩu để ngăn chặn thay đổi trái phép
Các hệ thống báo động hoàn thành và hệ thống bảo vệ kép
Bảo vệ các thành phần PCB và máy móc khỏi bị hư hại trong điều kiện bất thường

Thông số kỹ thuật

Cung cấp điện	AC 220V ± 10%, 50/60 Hz
Tổng công suất	Tối đa 5650W
Năng lượng sưởi ấm	Trên: 1450W, dưới: 1200W, IR: 2700W
Kiểm soát nhiệt độ	Bộ nhiệt loại K (Closed Loop), độ chính xác ±3°C
Phạm vi kích thước PCB	Max: 415 × 370 mm, Min: 6 × 6 mm
Kích thước chip BGA	Max: 60 × 60 mm, Min: 2 × 2 mm
Hệ thống định vị	Hỗ trợ PCB V-groove với vật cố định phổ biến
Kích thước	685 × 633 × 850 mm (L × W × H)
Trọng lượng	76 kg
Màu sắc	Màu trắng
