Smt Pcb / fpc Máy hàn hàn thanh nóng / thiết bị sưởi ấm bàn làm việc

Name: Smt Pcb / fpc Máy hàn hàn thanh nóng / thiết bị sưởi ấm bàn làm việc
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSPC-2A
Price: 304.00 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: YUSH

Số mô hình: YSPC-2A

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: $8,600 / set

Nhận được giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                máy hàn thanh nóng PCB máy tính để bàn, Máy sưởi nóng hàn FPC, Thiết bị hàn PCB


Cân nặng:	110kg	Quyền lực:	2 kW
Điện áp:	220V, 110V	Kích thước làm việc:	200x260mm
Áp suất làm việc:	0,15-0,7Mpa	Nguồn điện:	AC220V + 10% 50HZ
Cài đặt hệ thống sưởi:	Hai cài đặt phân đoạn, 4 chương trình lưu trữ	áp lực hàn:	1 ~ 50Kg
Cài đặt nhiệt độ:	Nhiệt độ phòng ~500C Lỗi +5C	Thời gian ép nóng:	1 ~ 99S
Độ chính xác ép nóng:	0,05mm	Kiểm soát nhiệt độ:	PID vòng kín
Thời gian hàn:	Có thể lập trình	Kiểm soát áp lực:	Có thể lập trình với LCD
Tốc độ hàn:	3-5 giây

Cân nặng:	110kg
Quyền lực:	2 kW
Điện áp:	220V, 110V
Kích thước làm việc:	200x260mm
Áp suất làm việc:	0,15-0,7Mpa
Nguồn điện:	AC220V + 10% 50HZ
Cài đặt hệ thống sưởi:	Hai cài đặt phân đoạn, 4 chương trình lưu trữ
áp lực hàn:	1 ~ 50Kg
Cài đặt nhiệt độ:	Nhiệt độ phòng ~500C Lỗi +5C
Thời gian ép nóng:	1 ~ 99S
Độ chính xác ép nóng:	0,05mm
Kiểm soát nhiệt độ:	PID vòng kín
Thời gian hàn:	Có thể lập trình
Kiểm soát áp lực:	Có thể lập trình với LCD
Tốc độ hàn:	3-5 giây

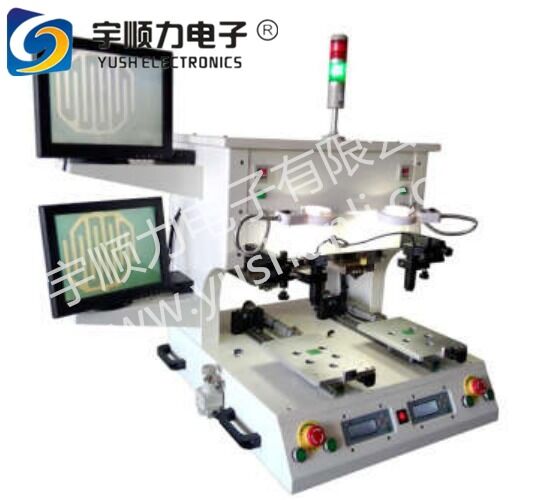

Smt Pcb / fpc Máy hàn hàn thanh nóng / thiết bị sưởi ấm bàn làm việc

Máy hàn thiếc thanh nóng SMT PCB/FPC - Thiết bị gia nhiệt để bàn

Thông số kỹ thuật

Kích thước làm việc	200 × 260mm
Trọng lượng máy	110kg
Áp suất làm việc	Khí nén 0,15-0,7Mpa
Nguồn điện	AC220V + 10% 50HZ, 2000W
Cài đặt gia nhiệt	Cài đặt hai phân đoạn, 4 chương trình lưu trữ
Áp suất hàn	1~50Kg
Cài đặt nhiệt độ	Nhiệt độ phòng ~500°C Sai số ±5°C
Thời gian ép nóng	1~99s
Độ chính xác ép nóng	0,05mm

Tổng quan hoạt động

Thiết bị ép nóng kiểm soát ba thông số thiết yếu - nhiệt độ, thời gian và áp suất - để đảm bảo kết quả hàn ổn định. Máy này chuyên kết nối các sản phẩm PCB, FPC và FFC bằng thiếc hàn để đạt được kết nối điện đáng tin cậy.

Việc cài đặt thông số chính xác là rất quan trọng đối với việc hàn chất lượng. Các mối hàn tối ưu đòi hỏi đủ lượng thiếc để kết nối đúng cả hai bề mặt bằng thiếc nóng chảy. Sự phối hợp hiệu quả các thông số nhiệt độ, thời gian và áp suất đảm bảo các hoạt động hàn thành công.

Cấu tạo FPC bao gồm các lớp polyimide và đồng với dải nhiệt độ hoạt động từ 130-200°C, đạt tới 300°C trong thời gian hàn ngắn. Trong quá trình hàn PCB và FPC, nhiệt tiêu tán qua đầu ép, vật liệu hấp thụ và đối lưu không khí. Xem xét độ dày FPC dao động từ 0,02-0,12mm, nên tính toán tổn thất nhiệt độ 50-80°C vào cài đặt nhiệt độ.

Các tính năng kỹ thuật chính

Công nghệ gia nhiệt xung độc đáo cung cấp đầu hàn nóng lên nhanh nhất
Nhiệt độ hàn, tốc độ gia nhiệt và thời gian có thể lập trình cho các yêu cầu sản phẩm đa dạng
Cặp nhiệt điện được đặt gần bề mặt làm việc để kiểm soát phản hồi nhiệt độ chính xác
Kiểm soát nhiệt độ PID vòng kín với màn hình LED hiển thị rõ ràng
Thời gian hàn có thể lập trình được kích hoạt bằng nhiệt độ
Đầu ép nhiệt nổi đảm bảo áp suất và truyền nhiệt nhất quán
Công tắc áp suất có thể lập trình với màn hình LCD để kiểm soát lực chính xác
Hệ thống camera CCD tùy chọn với ống kính phóng đại để định vị bước răng cưa

Tính năng ép nhiệt xung màn hình cảm ứng

Chế độ gia nhiệt xung với tốc độ gia nhiệt có thể điều chỉnh cho các sản phẩm khác nhau
Đầu hàn vật liệu đặc biệt đảm bảo phân bố áp suất đều
Chức năng chân không để điều chỉnh đối trọng tiện lợi
Trạm đôi xoay với chức năng xoay nạp liệu để cải thiện hiệu quả
Kiểm soát nhiệt độ kỹ thuật số với đường cong gia nhiệt trước và hàn lại có thể lập trình
Hiển thị áp suất kỹ thuật số với dải áp suất cài đặt trước và bảo vệ quá áp
Điều khiển PLC với màn hình LCD cảm ứng màu 7 inch
Hiển thị đường cong nhiệt độ thời gian thực với giao diện menu tiếng Trung
Chức năng bảo vệ bằng mật khẩu, tự kiểm tra hệ thống và cảnh báo lỗi
Điều khiển vi máy tính cho hoạt động chính xác và ổn định
Thích hợp cho TAB mật độ cao, liên kết TCP và hàn FPC, FFC, PCB
Rung động tối thiểu, tiếng ồn thấp và hoạt động điện áp ổn định
Đầu hợp kim titan cho gia nhiệt/làm mát nhanh và chống ăn mòn
Thiết kế hai khuôn đơn đầu cho hiệu quả cao và tiết kiệm chi phí nhân công

Ưu điểm hiệu suất

Đạt được hàn khoảng cách siêu nhỏ với kiểm soát nhiệt độ và áp suất kỹ thuật số. Tốc độ hàn 3-5 giây đảm bảo thông lượng và hiệu quả cao.

Chức năng ứng dụng

Thích hợp cho nhiều ứng dụng ép TAB, TCP mật độ cao và các hoạt động hàn FPC, FFC, PCB. Đủ linh hoạt cho nhiều ứng dụng công nghiệp.
