Thông tin chi tiết sản phẩm
Nguồn gốc: Giang Tô
Hàng hiệu: YUSH
Chứng nhận: CE Mark
Số mô hình: YS-1435BF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: business negotiation
chi tiết đóng gói: Gói gỗ
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 25 Bộ / Bộ mỗi tháng
Trọng lượng thiết bị (KG): |
1050 |
Kích thước thiết bị: |
1435 (L) * 1800 (W) * 1670 (H) |
Làm nóng trước phạm vi nhiệt độ: |
＜ 200 |
Lò sưởi: |
6 |
Phương pháp sưởi ấm: |
Hơi nóng |
Vôn: |
380V |
Trọng lượng thiết bị (KG): |
1050 |
Kích thước thiết bị: |
1435 (L) * 1800 (W) * 1670 (H) |
Làm nóng trước phạm vi nhiệt độ: |
＜ 200 |
Lò sưởi: |
6 |
Phương pháp sưởi ấm: |
Hơi nóng |
Vôn: |
380V |
Máy hàn chọn lọc mini
Đặc trưng:
1. Các đơn vị phun, gia nhiệt sơ bộ và hàn tiêu chuẩn có thể hoàn thành toàn bộ quá trình hàn trong một không gian máy nhỏ
2. Thiết kế rãnh quay cho phép người vận hành hoàn thành việc nạp và dỡ PCB trên cùng một mặt của máy
3. Dấu chân nhỏ, ngắn hơn nhiều so với các máy hệ thống SUNFLOW tiêu chuẩn
4. Giám sát thời gian thực của quá trình hàn, hồ sơ quá trình
| Tham số | Tên | Sự chỉ rõ |
| Thông số cơ thể | Kích thước thiết bị | 1435 (L) * 1800 (W) * 1670 (H) |
| Trọng lượng thiết bị (KG) | 1050 | |
| PCB hàng đầu | 120 | |
| Khe hở đáy PCB | 60 | |
| Quy trình PCB bên | ≥3 | |
| Chiều cao băng tải so với mặt đất | 900 ± 20 | |
| Tốc độ truyền PCB | 0,2-10 | |
| Trọng lượng PCB (KG) | ≤5 | |
| Độ dày PCB (bao gồm cả vật cố định) | 1-6 | |
| Phạm vi điều chỉnh của băng tải | 50-450 | |
| Phương pháp điều chỉnh chiều rộng băng tải | Điện | |
| Hướng chuyển PCB | Trái sang phải | |
| Áp suất khí nạp | 0,6 | |
| Cung cấp nitơ | Do khách hàng cung cấp | |
| Áp suất nitơ đầu vào | 0,6 | |
| Tiêu thụ nitơ | 1,5 | |
| Độ tinh khiết nitơ cần thiết | ＞ 99,999 | |
| Vôn | 380 | |
| Tính thường xuyên | 50/60 | |
| tiêu thụ điện năng tối đa | ＜ 12 | |
| Dòng điện tối đa | ＜ 25 | |
| Tiếng ồn máy | ＜ 65 | |
| Phương thức giao tiếp | SMEMA | |
| Hệ thống hàn | Hàn hành trình tối đa trục X | 510 |
| Hành trình tối đa của trục Y hàn | 450 | |
| Hàn hành trình tối đa trục Z | 60 | |
| Đường kính ngoài vòi phun tối thiểu | 5.5 | |
| Đường kính trong của vòi phun | 2,5-10 | |
| Chiều cao đỉnh tối đa | 5 | |
| Công suất lò thiếc | Xấp xỉ 13kg (Sn63Pb) / Xấp xỉ 12kg (không chì) | |
| Nhiệt độ hàn tối đa | 330 | |
| Năng lượng sưởi ấm lò thiếc | 1,15 | |
| Hệ thống gia nhiệt sơ bộ | Làm nóng trước phạm vi nhiệt độ | ＜ 200 |
| Lò sưởi | 6 | |
| Phương pháp sưởi ấm | Hơi nóng | |
| Hệ thống phun | Phun hành trình tối đa trục X | 510 |
| Hành trình tối đa của trục phun Y | 450 | |
| Chiều cao phun | 60 | |
| Tốc độ định vị | ＜200 | |
| Dung tích bể chứa | 2 |
Mô-đun cấu trúc cơ bản của máy tiêu chuẩn
1. Mô-đun phun
2. Làm nóng trước mô-đun
3. Mô-đun hàn (máy tiêu chuẩn với đầu phun đường kính trong 6mm)
4. Hệ thống truyền động
Nguyên lý làm việc: Sau khi lập trình sẵn chương trình đầu phun sẽ điều khiển bo mạch PCB di chuyển đến vị trí đã định, chỉ những phần cần hàn mới được phun từ thông.Sau khi phun và làm nóng sơ bộ, bệ bơm điện từ dẫn động bơm điện từ di chuyển đến vị trí cần thiết theo chương trình cài đặt sẵn.Các bộ phận được hàn, và sau đó được hàn.
Hệ thống lập trình nhanh chóng và tiện lợi
Hàn ổn định và chất lượng cao ---- mô-đun hàn
Các tính năng và ưu điểm:
1. Chào mào ổn định
2. Đầu phun dễ dàng tháo lắp và thay thế
3. Đầu phun chất lượng cao (có thể sử dụng trong 3 tháng)
4. Dấu chân nhỏ
5. Tiết kiệm năng lượng
6. Thay đổi dòng nhanh chóng
Sử dụng máy bơm điện từ, so với máy bơm cơ, máy bơm điện từ có đỉnh sóng ổn định trong quá trình hoạt động, không có sự mài mòn cơ học của chuyển động và tạo ra rất ít chất thải.Ngoài ra, mô-đun hàn áp dụng hệ thống chuyển động có độ chính xác cao để đảm bảo độ chính xác của quá trình hàn., Đồng nghiệp hợp tác với quy trình đặc biệt, có thể loại bỏ rất nhiều hiện tượng kết nối thiếc.Về trải nghiệm người dùng, nó cung cấp camera giám sát hàn và tự động phát hiện chiều cao sóng, giúp cải thiện đáng kể trải nghiệm người dùng.
Hệ thống truyền tải --- theo dõi truyền tải
Hệ thống truyền động sử dụng vận chuyển con lăn, giúp tăng không gian hàn và thuận lợi hơn cho việc hàn các thành phần sát mép bo mạch.

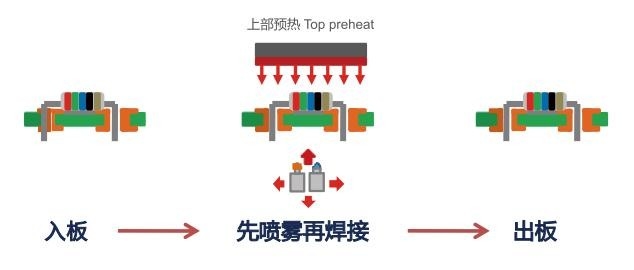

quá trình hàn chọn lọc
Quá trình hàn:
1. Chuyển bảng mạch PCB đến vị trí được chỉ định
2. Phun chọn lọc, gia nhiệt sơ bộ và hàn PCB theo quy trình đã thiết lập
3. PCB đi
Phun chính xác cao --- mô-đun phun
Máy tiêu chuẩn sử dụng đầu phun giọt chính xác nhập khẩu từ Đức, đường kính đầu phun 130μm, có thể phun đều từ thông trên diện tích hàn cần thiết.Diện tích phun tối thiểu là 3mm, tiết kiệm ít nhất 90% thông lượng so với phun truyền thống.Theo nhu cầu của người sử dụng, trong trường hợp kích thước vùng phun có độ chính xác thấp, các béc phun cũng được cung cấp để giúp quá trình phun nhanh hơn.
Tất cả các chuyển động của mô-đun được điều khiển bởi quần áo riêng và vít bi, quá trình chuyển động trơn tru và ổn định, và độ lặp lại có thể đạt đến 0,05mm.
Mô-đun cấu trúc cơ bản
Sử dụng máy bơm điện từ, so với máy bơm cơ, máy bơm điện từ có đỉnh sóng ổn định trong quá trình hoạt động, không có sự mài mòn cơ học của chuyển động và tạo ra rất ít chất thải.Ngoài ra, mô-đun hàn áp dụng hệ thống chuyển động có độ chính xác cao để đảm bảo độ chính xác của quá trình hàn., Đồng nghiệp hợp tác với quy trình đặc biệt, có thể loại bỏ rất nhiều hiện tượng kết nối thiếc.Về trải nghiệm người dùng, nó cung cấp camera giám sát hàn và tự động phát hiện chiều cao sóng, giúp cải thiện đáng kể trải nghiệm người dùng.
