Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: Yushunli
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: H900
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 6500~108000
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: T/T, Paypal, Công Đoàn Phương Tây, L/C, D/P.
Khả năng cung cấp: 300 bộ/tháng
Nguồn năng lượng: |
AC:220 ±10%,50/60Hz 3KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
Khoảng 5L/phút |
Nhiệt độ hoạt động: |
-20℃~+45℃ |
Môi trường làm việc Độ ẩm: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1509(H)mm |
chiều dài máy: |
1970(L)mm |
chiều rộng máy: |
1210(W) mm |
Trọng lượng máy Xấp xỉ: |
1500kg |
Nguồn năng lượng: |
AC:220 ±10%,50/60Hz 3KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
Khoảng 5L/phút |
Nhiệt độ hoạt động: |
-20℃~+45℃ |
Môi trường làm việc Độ ẩm: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1509(H)mm |
chiều dài máy: |
1970(L)mm |
chiều rộng máy: |
1210(W) mm |
Trọng lượng máy Xấp xỉ: |
1500kg |

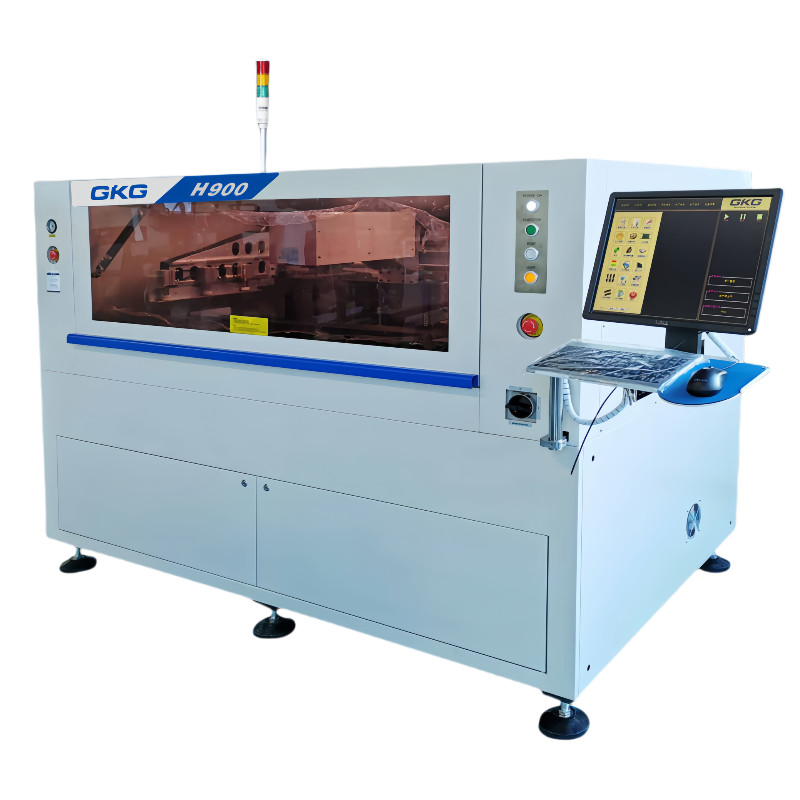

Máy in dán hàn hoàn toàn tự động
Thông số kỹ thuật
| Hiệu suất máy | |
| Lặp lại vị trí chính xác | ± 0,015mm |
| Độ chính xác in | ±0,03mm |
| Dựa trên hệ thống thử nghiệm của bên thứ ba (CTQ) Kiểm tra vị trí in mạ hàn hiện tại lặp lại độ chính xác | |
| Thời gian chu kỳ | < 15 giây |
| Parameter máy | |
| Nguồn năng lượng | AC:220 ± 10%,50/60Hz 3KW |
| Áp suất không khí | 4~6kgf/cm2 |
| Tiêu thụ không khí | Khoảng 5L/phút |
| Nhiệt độ hoạt động | -20°C~+45°C |
| Độ ẩm môi trường làm việc | 30%~60% |
| Kích thước máy ((không có đèn tháp) | 1509 ((H) mm |
| Chiều dài máy | 1970 ((L) mm |
| Chiều rộng máy | 1210 ((W) mm |
| Trọng lượng máy ước tính | Khoảng: 1500kg |
| Xử lý chất nền | |
| Kích thước bảng tối đa | 900*350mm |
| Kích thước bảng tối thiểu | 80*50mm |
| Độ dày tấm | 0.8~6mm |
| Trọng lượng cao nhất của bảng | 10kg |
| Khả năng làm sạch cạnh bảng | 3.5mm |
| Chiều cao của bảng | 15mm |
| Độ cao vận chuyển | 900±40mm |
| Tốc độ vận chuyển | 1500mm/s (tối đa) |
| Hướng vận chuyển | Một giai đoạn |
1Biểu đồ kích thước thiết bị
Kích thước thiết bị:1970*1210*1509mm
Hệ thống hình ảnh và quang học
Sử dụng ánh sáng vòng đồng nhất và ánh sáng đồng trục độ sáng cao, với chức năng điều chỉnh độ sáng hứa hẹn, sau đó tất cả các loại điểm Mark có thể được nhận ra tốt (bao gồm cả các điểm Mark gồ ghề),áp dụng cho bọc thiếc, đồng, mạ vàng, phun thiếc, FPC và các loại khácPCB với màu sắc khác nhau.
Hệ thống điều khiển điện
Phân phối an toàn và gọn gàng của mạch điện và mạch khí Các mạch điện và đường dẫn khí được đặt theo chiều dọc ở hai bên và phía sau máy, dễ kiểm tra và sửa chữa.
Giao diện vận hành tiếng Trung/Tiếng Anh
Máy sử dụng giao diện điều hành windowsXP / win7 với phần mềm thân thiện với người dùng GKG.Thực đơn/Tạp chí vận hành/Bản ghi lỗi/Chẩn đoán lỗi/Phân tích lỗi/Sự báo động ánh sáng vv
Hệ thống kiểm tra và phân tích chất lượng in mạ hàn 2D
Hệ thống 2D ngay lập tức phát hiện ra các khiếm khuyết lắng đọng dán hàn như lệch, thiếu dán, thiếu dán, khớp dán vv, và đảm bảo chất lượng in.
Động cơ bước có thể điều chỉnh -Điều chỉnh & Đầu in nổi
Một nền tảng dài độc đáo và đường ray thiết kế cố định, để đảm bảo hỗ trợ ổn định PCB.Short squeegee in ngang, ổn định áp suất, tiết kiệm đệm hàn.
