Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSL-E
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD12000
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 5-7 ngày
Điều khoản thanh toán: L/C, D/P, T/T
Khả năng cung cấp: 100 bộ
Nguồn năng lượng: |
AC:220±10%,50/60Hz 2.2KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
5L/phút |
Nhiệt độ hoạt động: |
-20℃~+45℃ |
Môi trường làm việc Độ ẩm: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1500 ((H) mm |
chiều dài máy: |
1258 ((L) mm |
chiều rộng máy: |
1425(W)mm |
Trọng lượng máy: |
Xấp xỉ: 1100Kg |
Yêu cầu chịu tải của thiết bị: |
650Kg/m |
Nguồn năng lượng: |
AC:220±10%,50/60Hz 2.2KW |
Áp suất không khí: |
4~6kgf/cm2 |
Tiêu thụ không khí: |
5L/phút |
Nhiệt độ hoạt động: |
-20℃~+45℃ |
Môi trường làm việc Độ ẩm: |
30%~60% |
Kích thước máy (không có đèn Tháp): |
1500 ((H) mm |
chiều dài máy: |
1258 ((L) mm |
chiều rộng máy: |
1425(W)mm |
Trọng lượng máy: |
Xấp xỉ: 1100Kg |
Yêu cầu chịu tải của thiết bị: |
650Kg/m |

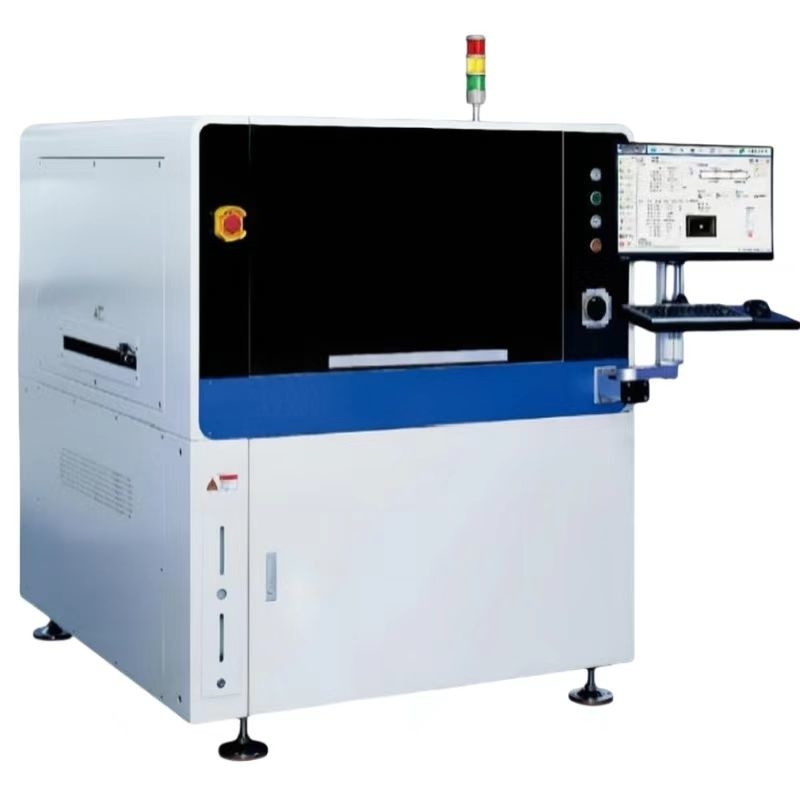

Máy in bột hàn PCB hoàn toàn tự động
| Máy Hiệu suất | |
| Lặp lại vị trí chính xác | ±12.5um@6o CPK≥2.0 |
| InChính xác | ±22um@6o CPK≥2.0 |
| NCP-CT ((Không bao gồm làm sạch và in ấn) | <7,5 giây |
| HCP-CT ((bao gồm làm sạch và in ấn) | 19s/PCs |
| Xét nghiệm CT | 5 phút. |
| CT chuyển | 3 phút. |
| Substrate chế biến charameter | |
| Kích thước bảng tối đa | 510*510mm |
| Kích thước bảng tối thiểu | 50*50mm |
| Độ dày tấm | 0.4~6mm |
| Camera Phạm vi cơ khí | 510*510mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Khả năng làm sạch cạnh bảng | 2.5mm |
| Chiều cao của bảng | 23mm |
| Tốc độ vận chuyển | 900±40mm |
| (Max) Tốc độ vận chuyển | Điều khiển phân đoạn,1500mm/s ((Max)) |
| Hướng vận chuyển | Một giai đoạn |
|
Hướng truyền |
Từ trái sang phải |
| Bên phải sang bên trái | |
| Trong và ra cũng như nhau. | |
|
Hệ thống hỗ trợ |
65mm) Magnetic Pin |
| (65mm) Khối hỗ trợ | |
| Bảng lên xuống bằng tay | |
|
Máy kẹp bảng |
Máy in tay có thể kéo lên trên |
| Dụng bên | |
| Chức năng hấp thụ | |
| in ấn Các thông số | |
| Tốc độ in | 10~200mm/s |
| Áp suất in | 0.5~20kg |
| Chế độ in | Một/Hai lần |
| Loại Queegee | Goma/SqueegeeBlade ( góc 45/55/60) |
| Bỏ ra | 0~20mm |
| Tốc độ nhanh | 0~20mm/s |
| Kích thước khung mẫu | 470*370mm~737*737mm |
| Phương pháp định vị lưới thép | Định vị tự động theo hướng Y (hợp tác với điều chỉnh bù đắp bằng tay) |
| Làm sạch Các thông số | |
| Hệ thống làm sạch | Khô, ướt và chân không 3 chế độ |
| Làm sạch nhanh | làm sạch vải dệt |
| Hệ thống làm sạch | Loại phun bên |
| Động cơ làm sạch | Sản xuất tự động |
| Vị trí làm sạch | Sau khi làm sạch |
| Tốc độ làm sạch | 10-200mm/s |
| Tiêu thụ chất lỏng làm sạch | Tự động & Điều chỉnh bằng tay |
| Tiêu thụ giấy vệ sinh | Tự động & Điều chỉnh bằng tay |
| Tầm nhìn Các thông số | |
| CCD FOV | 10*8mm |
| Loại máy ảnh | 130 nghìn CCD Camera kỹ thuật số |
| Hệ thống máy ảnh | Cấu trúc quang học khóa / xuống |
| Thời gian chu kỳ máy ảnh | 300 ms |
|
Các loại nhãn hiệu tín nhiệm |
Hình dạng ký hiệu tín dụng tiêu chuẩn |
| tròn, vuông, kim cương, thánh giá | |
| Pad và hồ sơ | |
| Kích thước dấu | 0.3-6mm |
| Số nhãn hiệu | Tối đa: 4 chiếc |
| Tránh xa số. | Tối đa: 1 bộ |
