Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: Yushunli
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: H1500
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 6500~108000
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: T/T, Paypal, Công Đoàn Phương Tây, L/C, D/P.
Khả năng cung cấp: 300 bộ/tháng
Nguồn năng lượng: |
AC:220 ±10%,50/60Hz 3KW |
Cung cấp không khí: |
4~6kgf/cm2 |
Trọng lượng máy Xấp xỉ: |
1500kg |
Kích thước máy: |
2570(L)x 1210(W)x 1509(H)mm |
Kích thước tối đa PCB: |
1500*350mm |
Kích thước tối thiểu PCB: |
80*50mm |
Độ dày PCB: |
0,8 ~ 6 mm |
Chiều cao vận chuyển: |
900 ± 40mm |
Nguồn năng lượng: |
AC:220 ±10%,50/60Hz 3KW |
Cung cấp không khí: |
4~6kgf/cm2 |
Trọng lượng máy Xấp xỉ: |
1500kg |
Kích thước máy: |
2570(L)x 1210(W)x 1509(H)mm |
Kích thước tối đa PCB: |
1500*350mm |
Kích thước tối thiểu PCB: |
80*50mm |
Độ dày PCB: |
0,8 ~ 6 mm |
Chiều cao vận chuyển: |
900 ± 40mm |

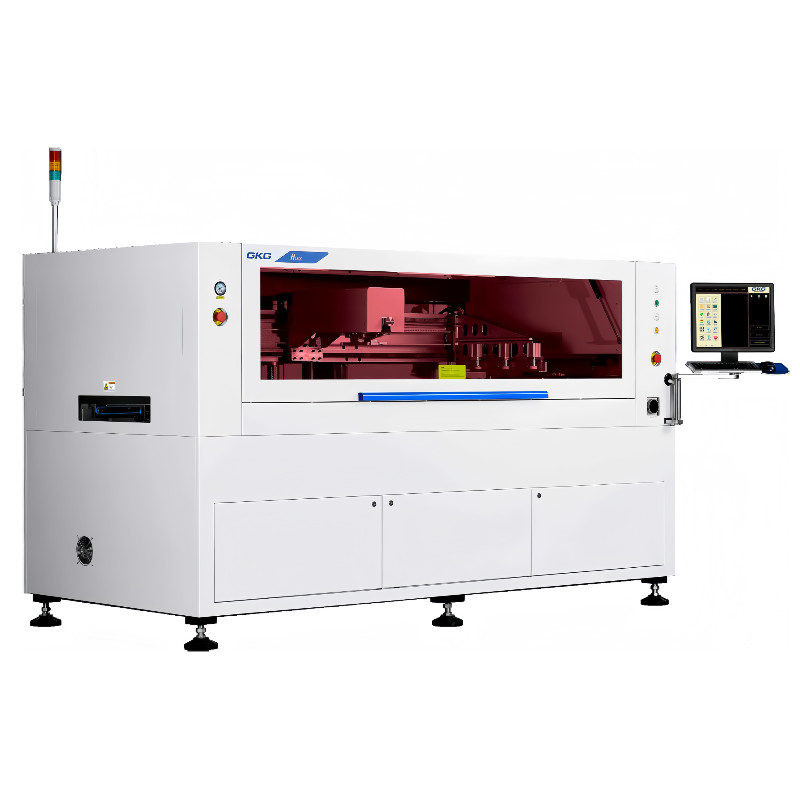

Máy in dán hàn hoàn toàn tự động
| Hiệu suất máy | |
| Lặp lại vị trí chính xác | ±10μm |
| Độ chính xác in | ± 23μm |
| Thời gian chu kỳ | <12 giây |
| Parameter máy | |
| Nguồn năng lượng | AC:220 ± 10%,50/60Hz 3KW |
| Áp suất không khí | 4~6kgf/cm2 |
| Trọng lượng máy ước tính | Khoảng: 1500kg |
| Kích thước máy | 2570 ((L) * 1210 ((W) * 1509 ((H) mm |
1Biểu đồ kích thước thiết bị
Kích thước thiết bị:2570*1210*1509mm
Hệ thống hình ảnh và quang học
Sử dụng ánh sáng vòng đồng nhất và ánh sáng đồng trục độ sáng cao, với chức năng điều chỉnh độ sáng hứa hẹn, sau đó tất cả các loại điểm Mark có thể được nhận ra tốt (bao gồm cả các điểm Mark gồ ghề),áp dụng cho bọc thiếc, đồng, mạ vàng, xịt thiếc, FPC và các loại PCB khác với màu sắc khác nhau.
Hệ thống điều khiển điện
Phân phối an toàn và gọn gàng của mạch điện và mạch khí Các mạch điện và đường dẫn khí được đặt theo chiều dọc ở hai bên và phía sau máy, dễ kiểm tra và sửa chữa.
Giao diện vận hành tiếng Trung/Tiếng Anh
Máy sử dụng giao diện điều hành Windows XP / win7 với phần mềm thân thiện với người dùng GKG.Thực đơn/Tạp chí vận hành/Bản ghi lỗi/Chẩn đoán lỗi/Phân tích lỗi/Sự báo động ánh sáng vv
Hệ thống kiểm tra và phân tích chất lượng in mạ hàn 2D
Hệ thống 2D ngay lập tức phát hiện ra các khiếm khuyết lắng đọng dán hàn như lệch, thiếu dán, thiếu dán, khớp dán vv, và đảm bảo chất lượng in.
Động cơ bước điều chỉnh có thể lập trình và đầu in nổi
Một nền tảng dài độc đáo và đường ray thiết kế cố định, để đảm bảo hỗ trợ ổn định PCB.Short squeegee in ngang, ổn định áp suất, tiết kiệm đệm hàn.
