Thông tin chi tiết sản phẩm
Nguồn gốc: Jiangsu
Hàng hiệu: YUSH
Chứng nhận: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Số mô hình: YSK
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 12800~22800
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 3 ngày đến 7 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 50 Bộ/ Tháng

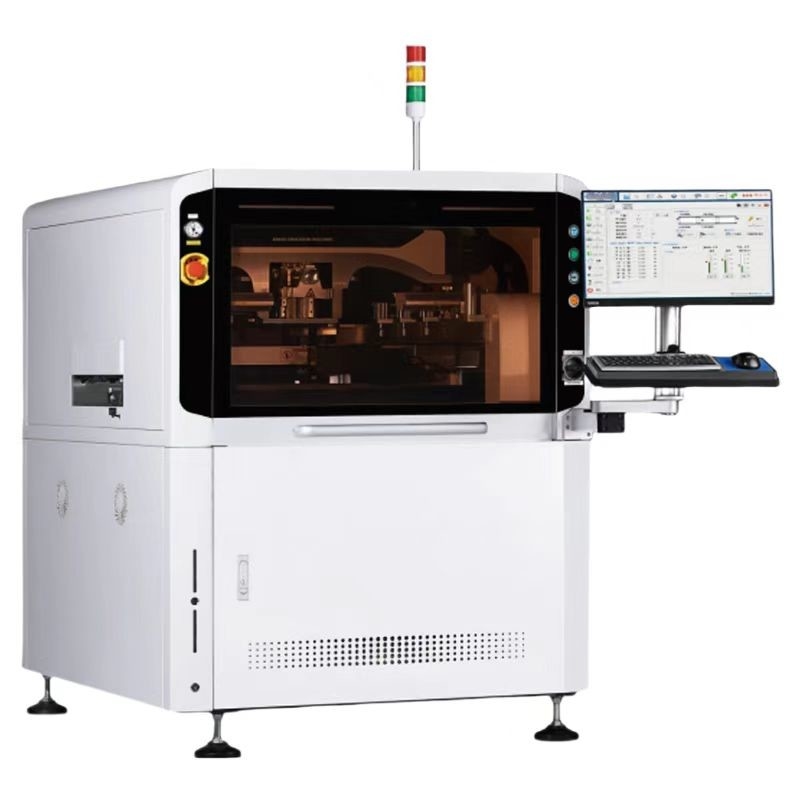

Máy in bột dán hàn PCB trực tuyến / ngoài tuyến chính xác cao hoàn toàn tự động
| 性能MachinePerformance (Hiệu suất Máy) | |
| 重复定位精度Làm lại vị trí chính xác | ±12.5um@6o CPK≥2.0 |
| 重复印刷精度Chính xác in | ±22um@6o CPK≥2.0 |
| NCP-CT ((không bao gồm rửa và in) | 7s |
| HCP-CT (bao gồm rửa và in) | 18s/phần |
| 制程CT | 4 phút. |
| 转线CT | 2 phút |
| 基板处理参数Substrate chế biến parameter | |
| Maximum baseboard size (kích thước cơ sở tối đa) | 400*340mm có thể mở rộng: 530*340mm (lựa chọn) |
| Đơn vị tối thiểu | 50*50mm |
| 基板厚度 kích thước Độ dày tấm | 0.4~6mm |
| 取像机械范围 Camera Phạm vi cơ khí | 528*340mm |
| tối đa trọng lượng tấm nền | 4kg |
| 基板边缘间隙Bảng cạnh rảnh | 2.5mm |
| 过板高度 Độ cao của bảng | 15mm超出特制顶pin |
| độ cao vận chuyểnTốc độ vận chuyển | 900±40mm |
| vận chuyển tốc độ ((Max) vận chuyển tốc độ | Bộ phận điều khiển: 1500mm/s (tối đa) |
| phương thức vận chuyển | Một đoạn đường dẫn vận chuyển Một giai đoạn |
|
chuyển hướng |
左至右 Từ trái sang phải |
| 右至左 Rồi đến trái | |
| Nhập vào cũng như ra cũng như vậy. | |
|
基板支?? 方法 Hệ thống hỗ trợ |
磁性顶针 Magnetic Pin |
| 等高块Hỗ trợ khối | |
| Máy điều chỉnh lên lên bàn | |
|
基板 持Board camp |
tay kéo dài trên áp phích tay kẹp phía trên |
| 柔性边 | |
| 印刷参数 in ấn Các thông số | |
| 印刷速度 (tốc độ in) | 10~200mm/s |
| 印刷压力Inprint Pressure | 0.5~10kg |
| 印刷模式Chế độ in | 单或双 刀印刷 Một/Hai lần |
| 刀类型 Quegee loại | ¥刀/钢 ¥刀 ((角度45/55/60)) Lưỡi cao su/lưỡi squeegee ( góc 45/55/60) |
| 脱模距离Snap-off | 0~20mm |
| 脱模速度Snap-Speed | 0~20mm/s |
| 钢网框架尺寸Kích thước khung mẫu | 470*370mm~737*737mm(nhiệt độ:20-40mm) |
| 钢网定位方式 Cách định vị lưới thép | 自动Y方向定位Tự động định vị hướng Y |
| 清洗参数Sửa sạch Các thông số | |
| 清洗方式 Hệ thống làm sạch | 干擦,湿擦,空 干,湿 真空 ba chế độ |
| Đánh sạch tốc độ cao | Làm sạch tổng hợp & đi lại |
| 清洗系统 Hệ thống làm sạch | 侧喷淋式 Loại phun bên |
| 清洗行程Thiết sạch | 依据基板长宽 tự động tạoAutomatic generation |
| 清洗位置Thiết sạch vị trí | 后置清洗Bảo vệ sau |
| 清洗速度Thiết sạch tốc độ | 10-200mm/s |
| 清洗液用量Làm sạch nước | Tự động tạo, tay có thể điều chỉnhTự động và điều chỉnh bằng tay |
| lượng giấy tẩy rửa | Tự động tạo, tay có thể điều chỉnhTự động và điều chỉnh bằng tay |
| 影像参数Vision Các thông số | |
| 影像视域CCD FOV | 10*8mm |
| 相机类型Camera type | Máy ảnh số 130 triệu pixel |
| 摄像系统 Hệ thống camera | 上下成像.光源无极调节 Khóa cấu trúc quang học lên / xuống |
| 取像CT ((流光) Camera Thời gian quay | 150ms |
|
基准点类型Các loại nhãn hiệu tín nhiệm |
标准形状基准 chiếm hình dạng nhãn hiệu tín dụng tiêu chuẩn |
| 如:圆形,方形,??形,十字圆,square,diamond,cross | |
| ¥盘及异形 Pad và hồ sơ | |
| Kích thước ký hiệuKích thước ký hiệu | 0.3-6mm |
| Số lượng ký hiệuSố ký hiệu | Tối đa: 4 chiếc |
| 防呆点数量 Tránh xa numbei | Tối đa: 1 bộ |
| 设备硬件参数 Máy tham số | |
| 功率要求 Nguồn điện | AC:220 ± 10%,50/60Hz 2,2KW |
| 压缩空气要求Áp suất không khí | 4~6kgf/cm2 |
| 耗气量Sản lượng không khí | 约5L/min |
| nhiệt độ môi trường làm việc nhiệt độ hoạt động | -20°C~+45°C |
| độ ẩm môi trường làm việc | 30%~60% |
| 机器高度 ((去除三色灯) Kích thước máy (không có đèn tháp) | 1460 mm |
| 机器长度X方向MachineLength | 1150 mm |
| 机器宽度Y方向Machine Width | 1380 mm |
| 机器重量Cách cân máy | Khoảng 900kg |
| 设备承重要求Sự yêu cầu chịu tải thiết bị | 650kg/m |
1Thiết bị: YSK
2. Kích thước thiết bị: 1380 ((chiều dài phía trước) * 1150 ((thần sâu bên) * 1460 ((cao) mm
3. Nguồn cung cấp điện chính: AC:220±10%,50/60HZ 3KW nguồn cung cấp điện ổn định với dòng điện định giá, loại phích: inch.
Giao diện điện được hiển thị như sau:
4. Nguồn cung cấp không khí chính: nguồn không khí công nghiệp với áp suất ổn định 4,0 ~ 6kgf / cm2. đường kính ống khí 6mm / 8mm / 10mm / 12mm
Đầu là phổ biến, và khớp phía sau có thể phù hợp với kích thước của ống khí
5. Trọng lượng máy: khoảng 900Kg
